第 5 章 其它功能 Rev03
5-60
5-4-4-14 信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯，则显示下图的信号灯设置画面。
图 5-36 信号灯设置的对话框画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯式样。
2
信号灯样式
(红、黄、绿)
设置各操作阶段的信号灯的点亮式样。
3
信号灯样式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注： 当蜂鸣器鸣叫时，按面板上的任意开关，如<START>开关或<STOP>开关，均可停止鸣
叫。为停止蜂鸣器而按下的开关，只能停止蜂鸣器的鸣叫声，对原来的开关功能不起
作用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作(状态)，指定信号灯样式(选择后，按钮变为凹状
态)。
第 5 章 其它功能 Rev03
5-61
5-4-4-15 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，可设置传感器的灵敏度。
选择坏板标记传感器示教，则显示如下图所示的坏板标记传感器示教设置画面。
图 5-37 坏板标记传感器示教设置画面
<设置方法>
1. 把已经安装有坏板标记的基板装上。
2. 要进行打开传感器位置、关闭传感器位置的示教，输入坏板标记的中心位置和基板位置(无
图案模式处)。明亮处为“打开传感器位置”，暗处为“关闭传感器位置”。(陶瓷基板要设
置“打开传感器位置”。)
3. 单击“执行”，即可“自动获得”。
第 5 章 其它功能 Rev03
5-62
5-4-4-16 共面检测
安装有共面检测单元(可选)时，可指定“共面检测重试次数”和“基准平面制作方法”。
选择共面检测后，可显示下图的共面检测设置画面。

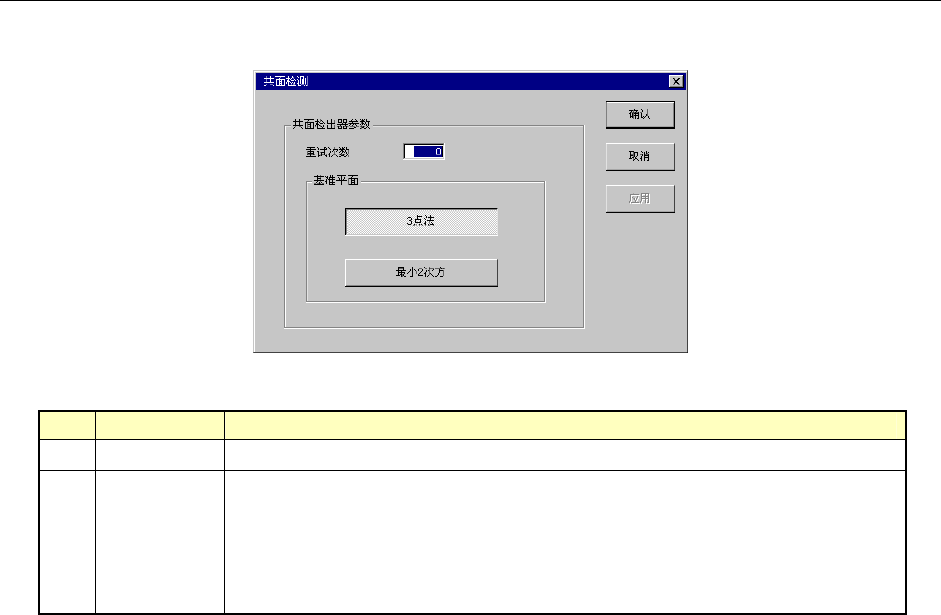

图 5-38 共面检测设置画面
No. 项目 设置内容
1 重试次数 设置共面检测错误时的重试次数。
2 基准平面
为了判断引脚(或球)悬浮，需要决定作为判断基准的平面(基准平面)。
基准平面是通过识别所有引脚并由此制作假想平面的方式决定。该基准平面
的制作方法，可选择“3 点法”或“最小平方法”。
KE2060 根据 JIS 标准的规定，引脚元件采用“3 点法”，球元件采用“最
小平方法”。
