第 5 章 其它功能 Rev03
5-33
5-2-2-6 生产时的检查选项设定(仅 KE-2060 可选择)
设置共面检测(选项)。
图 5-11 生产时的检查选项(显示例，KE-2060)
内容
序号 项目 1
项目 2 运行及详细内容
选择平行性检查内容。
只进行平行性(引脚)检
查
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向的弯曲。
１
检查内容
检查平行性（引脚）和共
面性
以平行性检查所获取的数据为依据。制成检查引脚
悬浮的基准面，并从该基准面对各引脚悬浮进行检
查。
选择共面检查发生错误时的元件的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查贴片状态 检查中即使出错，也不检查而执行贴片。
２
共面检查发
生错误时
废弃元件 废弃检查中出错的元件。
如共面检查中出错，选择是否输出错误内容(显示器或数据)。
“共面检查发生错误时”的设定，仅在“暂停”时有效。
不要输出 不输出错误的内容。
只输出电极出错信息 仅输出出错的电极(引脚或球)。
３
输出共面检
测的详细信
息
输出全部电极信息 出错后，输出所有电极。
第 5 章 其它功能 Rev03
5-34
5-2-2-7 使用单元的选项设定
在“元件数据”中，对各种元件逐一设置检查芯片站立、检查异元件、检查元件姿势。
在此画面上进行最起始设置。
在此取消选择后，即使在“元件数据”中选择也将无效。

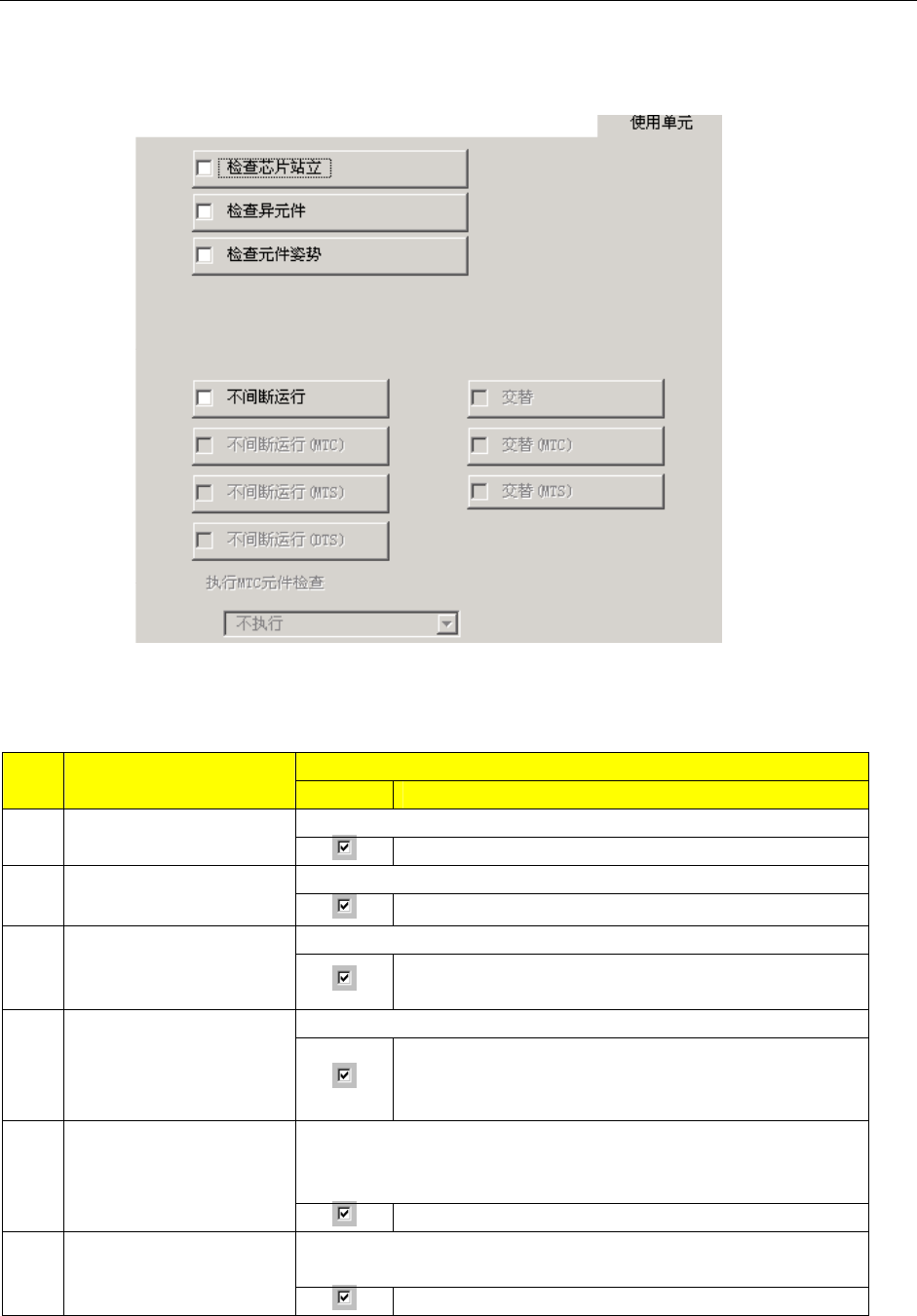

图 5-12 使用单元选项(显示例，KE-2060)
内容
序号 项目
状态 运行及详细内容
设置执行元件数据的“芯片站立”检查。
１ 检查芯片站立
元件数据的“芯片站立”有效。
设置元件数据的“检查异类元件功能”。
２ 检查异元件
元件数据的“判定异元件”有效。
设置执行检查元件状态功能。
３ 检查元件姿势
对元件数据的短边和长边的比率与测量结果的比率进
行比较，差值未控制在一定范围时，为元件姿势错误。
设置执行不间断运行功能。
４ 不间断运行
不间断运行功能为有效。
· 程序编集中，如果前后对称地设置送料器，则可执
行不间断运行。
不间断运行功能为有效时，即可设置。
设置不间断运行时执行交替生产模式功能。
５ 交替
交替生产模式有效。
设定执行 MTC 不间断运行功能。
(本项目仅在机器设置的使用单元中 MTC 选择为“TR6D”时有效。)
６ 不间断运行(MTC)
不间断运行功能有效。
第 5 章 其它功能 Rev03
5-35
不间断运行(MTC)功能为有效时，即可设置。
设置执行 MTC 不间断运行时的交替生产模式功能。
７ 交替(MTC)
MTC 交替生产模式有效。
设定 MTS 不间断运行功能的执行。
(仅机器设置的使用单元中 MTS 选择为“TR5D”时，本项目有效。)
８ 不间断运行(MTS)
不间断运行功能有效。
不间断运行 (MTS) 功能为有效时，即可设置。
设置执行 MTS 不间断运行时的交替生产模式功能。
９ 交替(MTS)
MTS 备用生产模式有效。
设置执行 DTS 不间断运行功能。
(仅机器设置的使用单元中 DTS 设定为“使用”时本项目有效。)
１０ 不间断运行(DTS)
不间断运行功能有效。
●自动补充 DTS 元件数
※用不间断模式进行生产时，按下<SUPPLY>键
进行元件补充，再次按下<SUPPLY>键解除元
件补充模式时，进行元件补充侧的层的元件
数自动为补满状态。
１１ 执行 MTC 元件检查
设置 MTC 元件吸取时的元件检查。(“a”为默认值)
a.不执行： 不执行元件检查。
b.文件读取： 生产程序文件变更时，进行元件检查。
c.元件补给： 按下 MTC 的<SUPPLY>键，元件补给结束时
进行元件检查。
· 选择“读取文件”或“元件补给”，在补满的 MTC 托盘上吸
取元件时，执行 MTC 内的 HMS，检查托盘上有无元件，从有
元件的位置开始吸取。
· 如选择“不进行”，则补满后，必从托盘的元件前沿位置开
始吸取。
· 本项目仅在机器设置的使用单元中 MTC 选择为“TR6D”时
有效。
