第 1 章 设备概要 Rev03 1-14 此外,标记周围的空白区域以图1- 12 识别标记的间隙区域所示范围为准。 A C C A B A B B 三角形 A B A B C C B B B 正方形 中抜き正方形 菱形 中抜き菱形 円形 中抜き円形 B A C B A C B B 中抜き三角形 逆三角形 中抜き逆三角形 市松模様(1) 市松模様(2) 十字 图 1- 11 识别标记形状 1. 识别时,标记为上述方向的角度。 但非矩阵基…

100%1 / 378
1 章 设备概要 Rev03
1-13

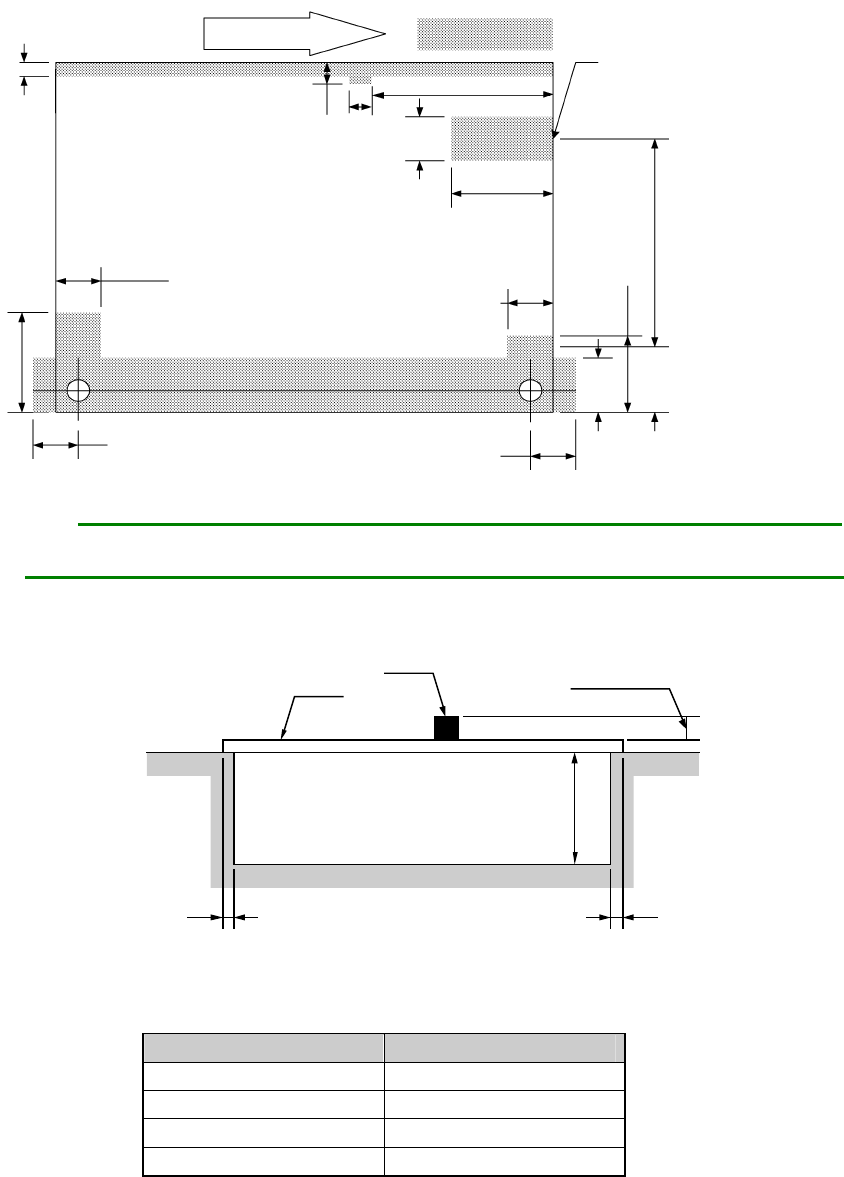

(2) 支撑销不可设定的范围(基板下面图)
1- 9 基板下表面不可贴片的范围
基板传送方向如为反向(向左)时,支撑销的设置附加范围与图左右对称。
(3) 高度方向死角
1- 10 高度方向不可贴片的范围
1- 6 元件高度规格
元件高度规格 h1:元件高度(mm)
SC 规格(KE-2050) 6
NC 规格(KE-2060) 12
HC 规格(KE-2060) 20
EC 规格(KE-2060E) 25
3. 识别用标记
请按下述条件制作识别用标记。(图1- 11 识别标记形状)
但形状推荐使用均匀带色的圆形。
3
注意
基板背面
可贴装范围
最大
40mm
基板
元件
h1:尺寸请参照下表(表 1- 6 元件高度规格)
3
M 基板规格
基板传送方向 支撑销不可设置范围
164mm
(
M
基板规格
)
244mm(L、L-wideE 基板规格)
挡块设置位置
4mm
7mm
20mm
22mm
63.5mm
25mm
17.5mm
17.5mm
34mm
91mm
39.5mm
21mm
22mm
0~90mm(M 基板规格、前面基准)
0~50mm(M 基板规格、后面基准)
0~185mm(L, L-Wide 基板规格、前面基准)
0~145mm(L, L-Wide 基板规格、后面基准)
0~210mm(KE-2060E、仅限前面基准)
(运转)
传送轨道固定侧
1 章 设备概要 Rev03
1-14
此外,标记周围的空白区域以图1- 12 识别标记的间隙区域所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
1- 11 识别标记形状
1. 识别时,标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时,基准电路的标记为上述方向的
角度,以90°为单位配置的电路均可可识别标记。
2. 一张基板内的基准建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记 1组(2个标记或3个标记)
IC标记 50组(2对标记)
5. 可登录项目
标记编号、重心检测窗、检测时正色/反色的区別
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记,通过登录用户指定的模板,可进行标记识别。
4. 间隙
请确保各识别标记周围没有导体图案、
温焊接保护层、标记等其他元件。
此外,该间隙区域的尺寸请设定为识别标
记外围0.5mm以上的大正方形。
1- 12 识别标记的间隙区域
A C 尺寸 :
0.5~3.0mm±10%以上
B 尺寸:
0.2mm 以上
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
注意 :
0.5 mm 以上
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形 格子状(1) 格子状(2) 十字
1 章 设备概要 Rev03
1-15
1-4-5 定心系统
本装置采用非接触式定心方式,从侧面照射激光,读取其光影,根据激光校准传感器识别
元件位置角度。
1-14 MNLA 1-15 FMLA(KE-2060)
L
激光校准传感器适用于 IEC825Class1 CDRH Class 1 标准。
请按本说明书指示安全使用。
保护激光装
置玻璃面时
的有关注意
事项
激光装置的元件检测部位是以玻璃来制造的,很容易被划伤,因此注意以
下几点。
1. 请不要使用标准规格尺寸以外的元件。
2. 尽管是标准规格尺寸内的元件,但挪动吸取位置就有可能元件接触玻璃
面,请特别注意。
标准规格尺寸(元件最大尺寸)
FMLA 正方形元件: □33.5mm 对角线长度: 47.0mm
MNLA 正方形元件: □20.0mm 长方形元件: 26.5mm×11mm
MNLAFMLA
注意
若不按本说明书的步骤进行控制、调整与操作,将有可能导致危险的辐射。
玻璃
激光校准传感器
激光校准传感器
