第 5 章 其它功能 Rev03
5-71
5-6-2 设置组
5-6-2-1 激光传感器高度
设置从基板上方看到的各激光传感器的高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“A
TC吸嘴配置”。尚无改善，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴配置”。

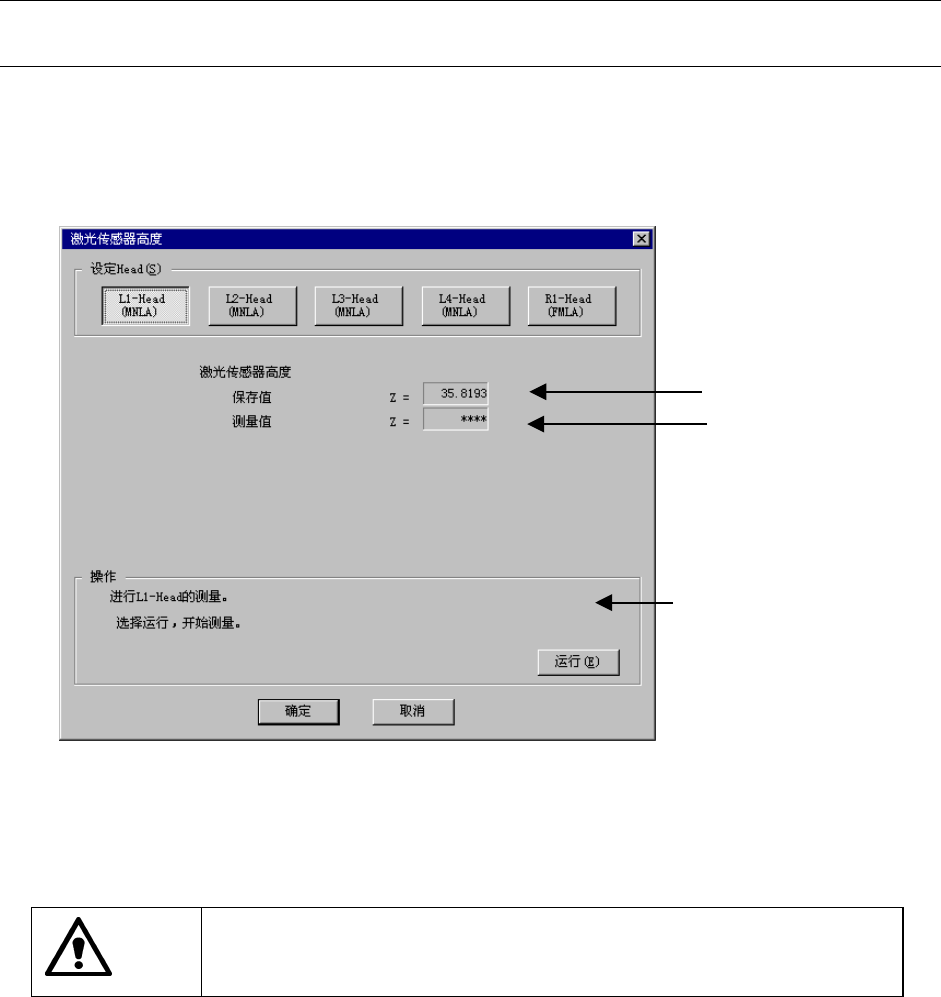

图 5-46 激光传感器高度
在“设定Head”上选择贴片头后，选择“运行”。
选择“运行”后，会安装500、501或502吸嘴，自动测量激光传感器高度。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为避免人身伤害，在运行过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
(选择左１贴片头时)
(测量到的高度)
(设置的高度)
第 5 章 其它功能 Rev03
5-72
5-6-2-2 吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。

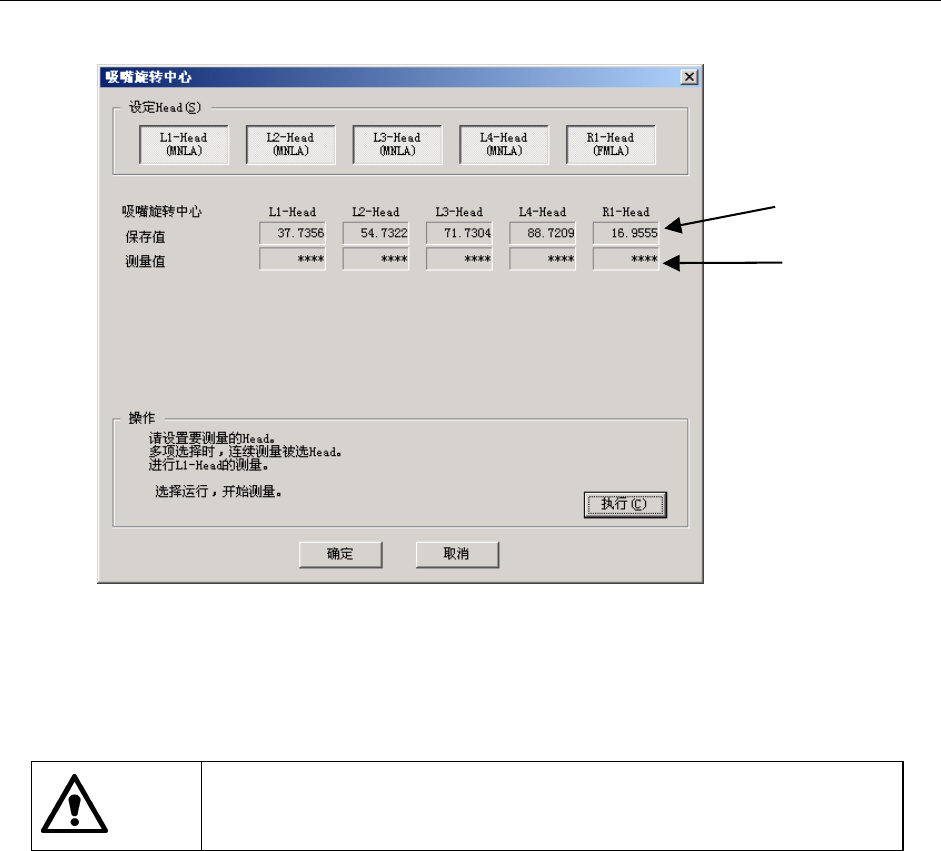

图 5-47 吸嘴旋转中心
在“设定Head”上选择贴片头后，选择“执行”。
选择“执行”后，贴片头从0°开始以15°为单位移动一次θ轴，重复进行24次，取其平均值。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
(测量到的吸
嘴旋转中心)
(设置的吸嘴旋转
中心)
第 5 章 其它功能 Rev03
5-73
5-6-2-3 贴片头偏差
设置相对于OCC的各贴片头的安装位置与激光校准主体的安装角度。
仅限于特定的贴片头在贴片时向一方偏移时进行本项设置。
设置时，使用CAL块。
图 5-48 贴片头偏差
在“设定Head”上选择贴片头后，选择“执行”。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
①在设置贴片头上安装508或507吸嘴。
未在ATC上设置吸嘴时,将会出错。出错时，请用机器设置的“ATC吸嘴配置”来配置吸嘴。
②当校正块上无治具时，将治具从治具工作台移动到校正块上。
此时，若无法吸取治具,将会出错。出错时，请重新安装治具。
③打开校正块的真空，吸取治具。
④通过OCC识别治具的位置，测量治具的中心位置与倾角。
此时，无法识别治具的2个孔时,将会出错。出错时，请重新安装治具。
⑤用设置贴片头吸取治具,关闭校正块的真空。
⑥用激光校准识别治具。
⑦用④计算出的治具倾角与⑥的识别结果来计算激光校准安装角度与贴片头安装位置。
⑧通过OCC识别校正块的位置，计算出中心位置与倾角。
⑨将治具放在校正块的中心，打开校正块的真空，吸取治具。
此时，对④所计算出的治具的倾角、⑦中计算出的激光校准安装角度与贴片头安装位置、
⑧中计算出的校正块的倾角进行修正并贴片。
(测量到的安装位置)
(测量到的安装角度)
(设置的安装位置)
(设置的安装角度)
