第 4 章 生产程序制作 Rev03 4-117 ③ 进行刻度框 ( 模板设定框 ) 的示教。 按照上面、 左面、 下面及右面的顺序， 利用上下左右箭头键(用 FAST 键改变 刻度框 的移动速 度)来调整、输入 刻度框 。 ********** ********** 刻度框的最大尺寸为 256×256 像素(画面的 1/4 左右)。当刻度框过大时，会显 示错误并返回③。 显示摄象机图形和长方形的框。 垫片印刷部分。 首先设定上面及左面…
第 4 章 生产程序制作 Rev03
4-116
4-5-2-3-2 用户指定模板的示教
基板或电路上没有BOC标记时，可以将电路图案
※1
作为BOC标记进行登录。
※1：只要是可与其它基板图案区别的图案，都可使用(交织、配线等)。
请选择不会因基板不同而产生偏差的稳定图案。如有可能，最好将尚未印刷的图案作为标记使用。
<步骤>
① 将光标移动到作为示教对象数据的标记位置。
但进行识别的示教时，需要预先输入标记的X、Y坐标。
图 4-5- 20用户指定模板的示教
② 请按 HOD 的 CAMERA 键。
摄象机移动到标记的XY坐标处，监视器画面中显示示教对象(要记忆的)的图案。
自动获得标记周围的干扰隔离级别，并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见且周围的干扰非常
小。
调整结束后请按ENTER键。
第 4 章 生产程序制作 Rev03
4-117

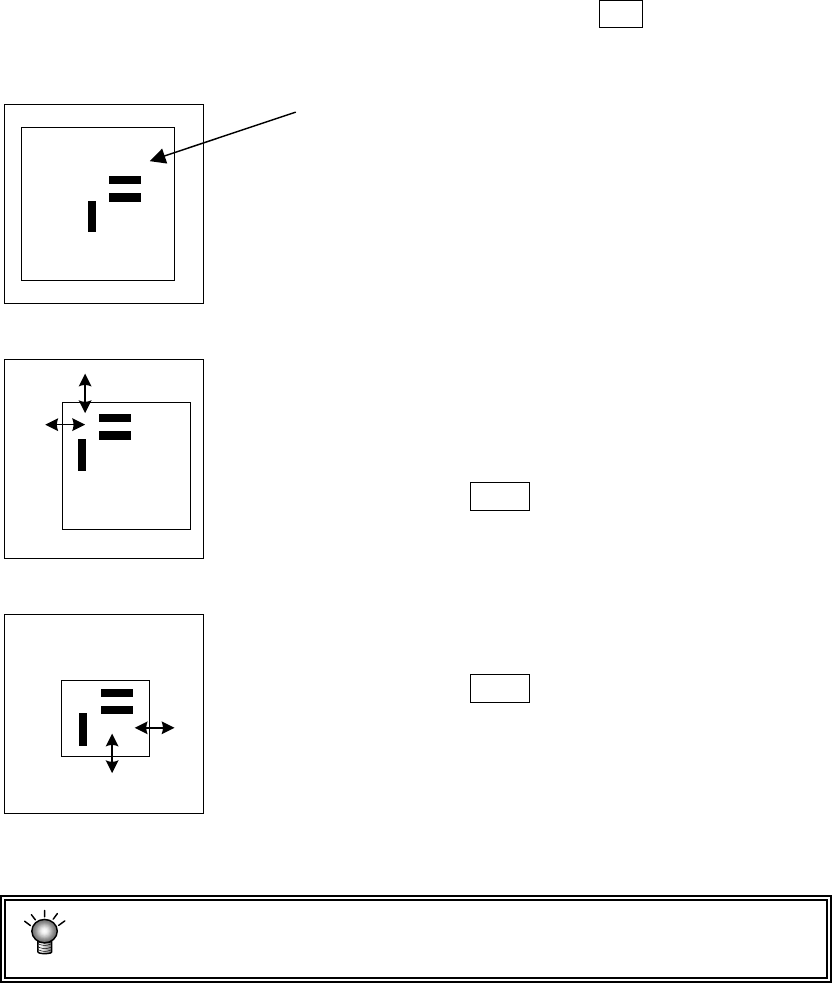

③进行刻度框(模板设定框)的示教。
按照上面、左面、下面及右面的顺序，利用上下左右箭头键(用FAST键改变
刻度框的移动速
度)来调整、输入刻度框。
**********
**********
刻度框的最大尺寸为 256×256 像素(画面的 1/4 左右)。当刻度框过大时，会显
示错误并返回③。
显示摄象机图形和长方形的框。
垫片印刷部分。
首先设定上面及左面的刻度框。
设定想识别的上面及左面(移动箭头部分的边)。
设定完成后按下 ENTER 键。
以同样的方式设定下面及右面的
刻度框。
调整完成后按下 ENTER 键。
第 4 章 生产程序制作 Rev03
4-118
④然后，标记形状选择PR
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键))，然后按下ENTER键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
刻度框的最大尺寸为 256×256 像素(画面的 1/4 左右)。当刻度框过大时，会显
示错误并返回③。
⑤进行模板画面重心的示教。
⑥检查框的示教。
⑤的操作完成后，作为检查框自动显示窗口（默认窗口）。
设定窗口大小，确定标记周围没有光亮（或暗淡）物体。通常比标记的直径、窗口的直径
设定要大 1mm～2mm。
检查框的变更同③测量框的设定用同样顺序进行。
●关于检查框需要注意的事项
1) 确认检查框内没有与设定形状类似的图案。
2) 图案的大小设定为与标准标记相同的 0.5～3 mm。
3) 坐标值使用设计值（CAD 数据）。在用户指定模板数据中，通常不能设定正确的图案
中心位置。因为是使用光标移动的示教，用户指定的位置直接被认为是中心位置（通
常标记的情况下计算求出的重心位置是图案的中心位置所以没有误差）。
4) 用户指定模板不能进行图像复制。
在画面中显示
刻度框和十字光标。
用“HOD”移动十字光标，决定模板的重心(该位置与
基板数据的标记坐标一致)。
画面下方显示“TempMatch－Set Center”。
**********
