第 5 章 其它功能 Rev03
5-45
5-4-4-3 基准针的位置
设置从机器原点到基准针和附属针中心的位置。
使用针基准时，在此设置的基准针位置将成为程序上的基准位置。另外，从基准针和附属针
的角度关系，可自动决定“基准针校正角”。

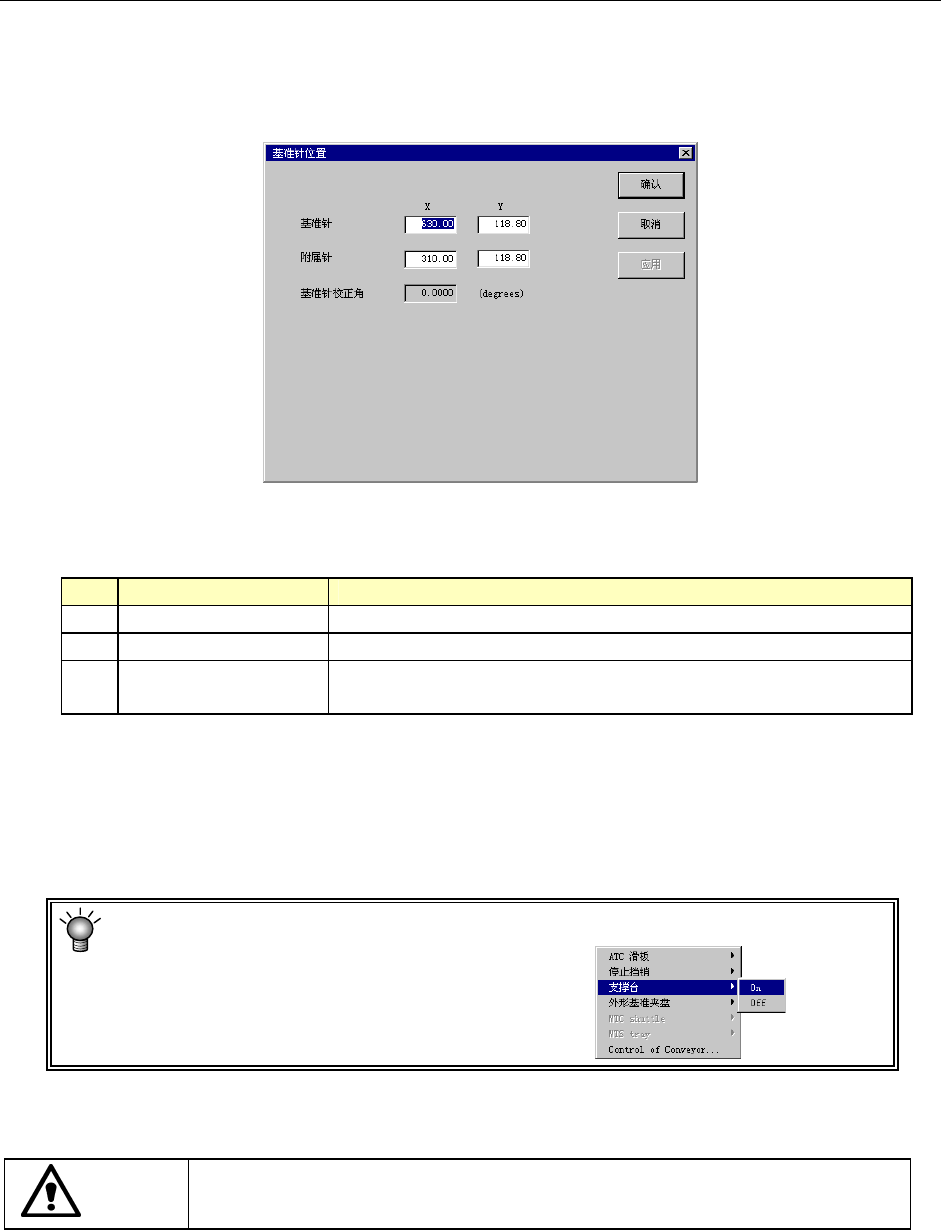

选择基准针的位置，则显示如下图所示的基准针位置设置画面。
图 5-21 基准针的位置设置
1) 设置项目
No.
项目 设置内容
1
基准针(X、Y) 从机器原点到基准针的中心位置
2
附属针(X、Y) 从机器原点到附属针的中心位置
3
基准针校正角
从基准针与附属针的位置计算出的基板倾斜(仅限于自动获
得)
2) 设置方法
使用HOD，通过示教来输入。此时，无论输入光标在XY的哪一边，都将同时读入数值并反映出
来。
此外，也可直接从键盘来输入。
摄像机的焦点已对准基板上面时，不能进行焦点的变更。通过示教来输入时，请升
起支撑台，将针的高度对准基板上面。
<支撑台升起方法>
右击跟踪球，从显示列表中点击“支撑台”/“ON”。
为了避免人身伤害，在 HOD 操作过程中切勿将手放入装置内部，也不要将脸
和头贴近装置。
注意
第 5 章 其它功能 Rev03
5-46
5-4-4-4 外形基准位置
设置从机器原点到基板基准侧的角的位置。

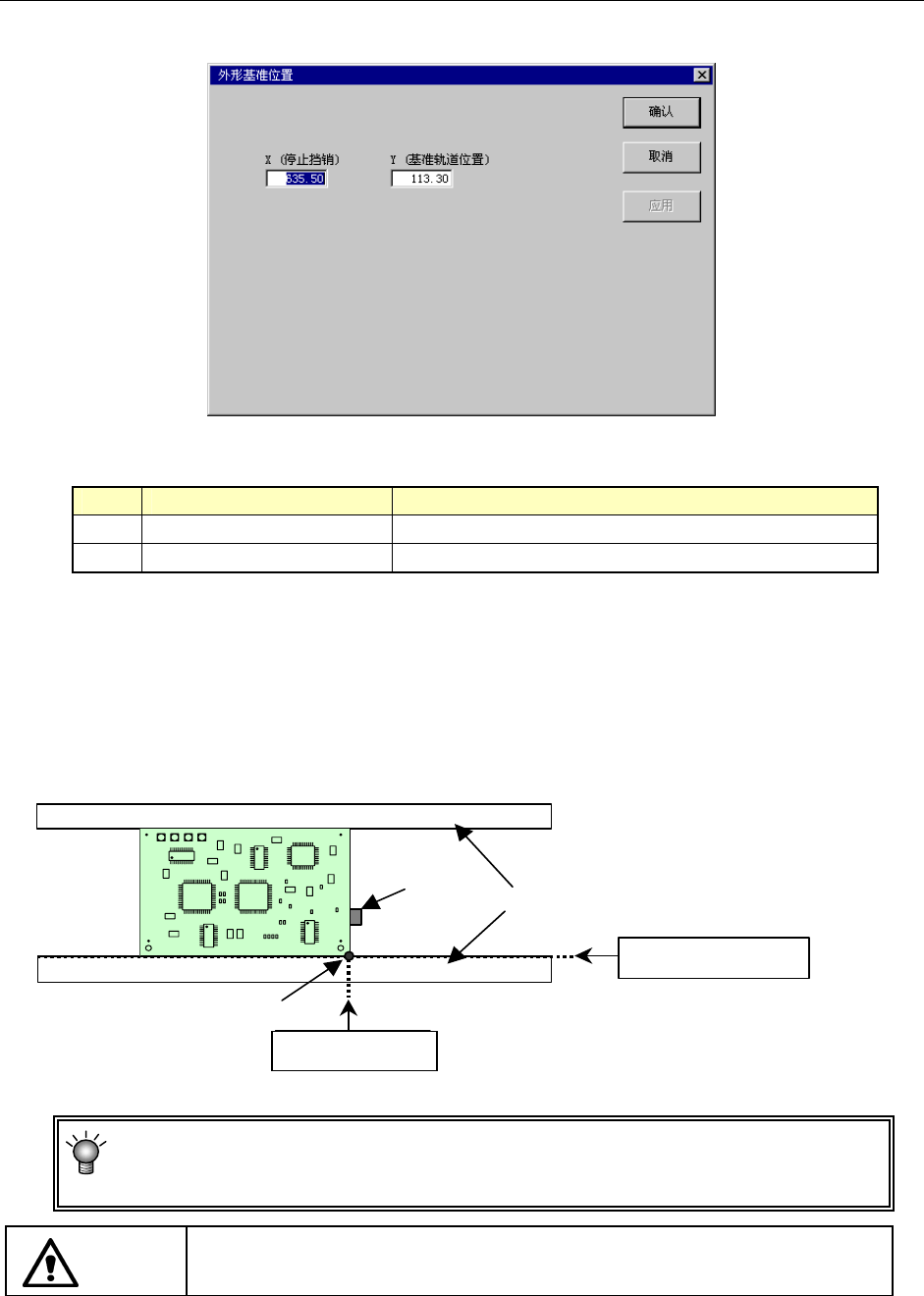

图 5-22 外形基准位置的设置
1) 设置项目
No. 项目 设置内容
1 X 停止挡销的位置
2 Y 传送的基准轨道的位置
2)设置方法
使用HOD，通过示教来输入。此时，分别示教X与Y。
当输入光标在X上时仅读入X轴的值，输入光标在Y上时仅读入Y轴的值。
此外，也可以直接从键盘来输入。
例)前面基准，L→R 时
示教时，将挡块 “ON”后，进行示教。
传送
示教此位置
Y(
基準轨位置
)
X
(
止动销
)
挡块
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 两个方向上均
反映出数值。但该画面的设置例外，仅光标所在处的值(在 X 方向时为 X 的值)变为
示教值。此时请分别示教 X 与 Y 轴。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
Ｘ（停止挡销）
第 5 章 其它功能 Rev03
5-47
5-4-4-5 MTC 滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y用摄像头进行示教。Z在右贴片头上安装508吸嘴，对吸嘴下面接触到MTC侧滑梭的吸取
垫子上底面的高度进行示教。

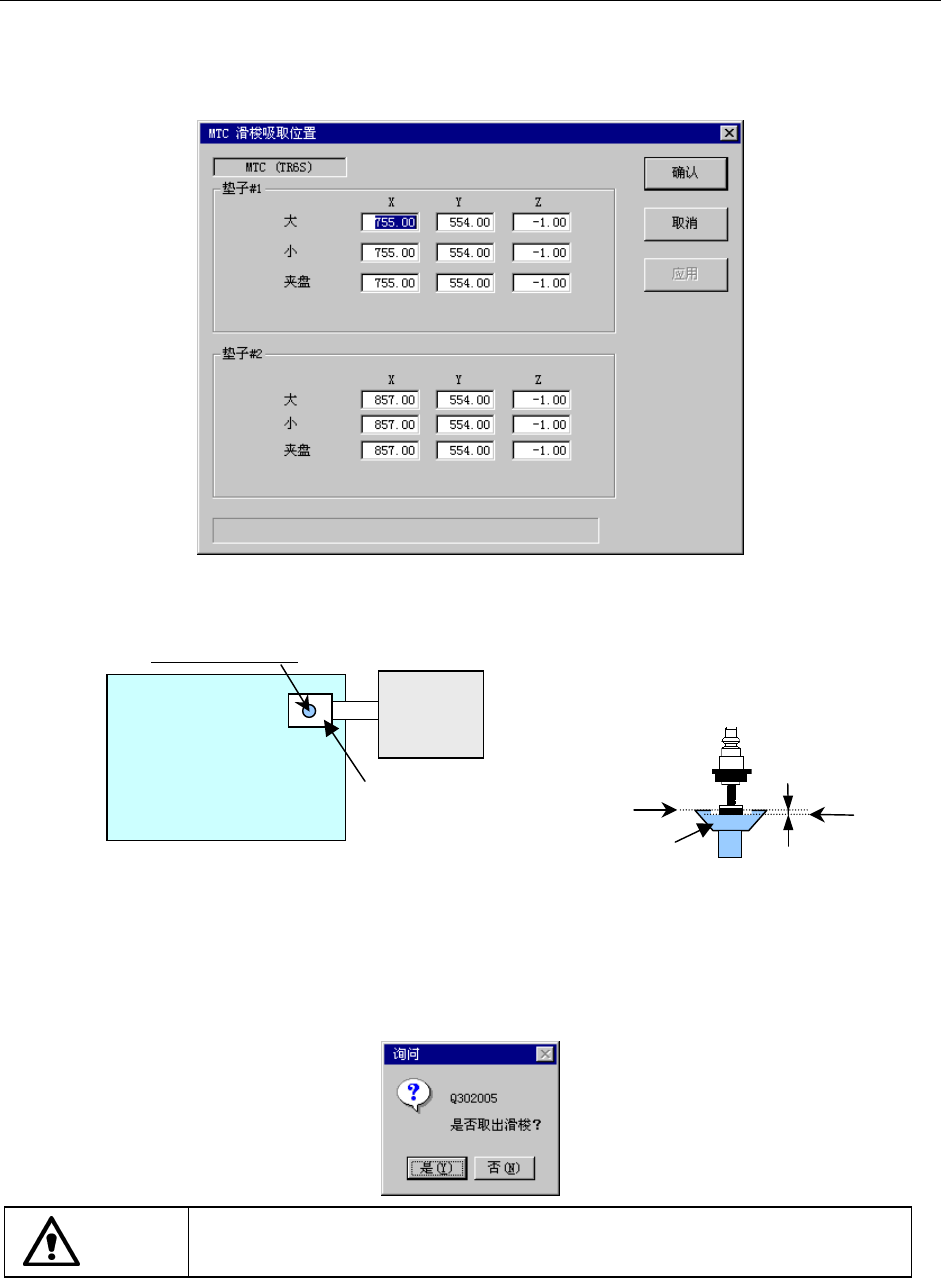

选择MTC滑梭吸取位置，则显示如下图所示的MTC滑梭吸取位置的设置画面。
图 5-23 MTC 滑梭吸取位置的设置（例：TR6D）
1) 设置项目
①XY：示教垫子的中心。 ②Z：将508吸嘴对齐垫子的上面，然后在下降
了0.5mm的位置上进行示教。
2) 设置方法
通过示教或使用键盘来设置。
输入光标在X或Y上时示教XY的值，当输入光标在Z上时，示教Z的值。
通过目检边看实物边进行Z的示教。此外，大、小、机械夹盘的Z值只需示教1处，便可同时读
入、并反映其数值。
选择HOD的装置键，显示如下信息。选择“是”，则取出MTC滑梭。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
KE-2050/2060 主机
<上表面图>
MTC
梭子
垫子
0.5mm
Z
垫子上表面
