贴片机juki2050说明书2015-1-25 0.11.19.pdf - 第336页
第 5 章 其它功能 Rev03 5-54 3) 使用单元(功能) 设置“有”／“无”软件的使用。 选择“使用单元(功能)”标签，则显示如下图的使用单元(功能)设置画面。 在 MTC/MTS 使用单元中选择了 MTS 时，则为显示台标记识别“后方(MTS)” 。 图 5-3 0 使用单元(功能)设置画面 ● 生产 · 优化时的操作 No. 单元 生产操作 １ 传送带浮动即停止 在 XY 移动中传送带浮动把传感器遮住时，则立即停止。 …
第 5 章 其它功能 Rev03
5-53
2）选项使用单元
选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。
图 5-29 选项使用单元设置画面
指定可选单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定“不使用单元”，可以不变更生产程序数据而进
行吸取贴片。
第 5 章 其它功能 Rev03
5-54
3) 使用单元(功能)
设置“有”／“无”软件的使用。
选择“使用单元(功能)”标签，则显示如下图的使用单元(功能)设置画面。
在 MTC/MTS 使用单元中选择了 MTS 时，则为显示台标记识别“后方(MTS)”。
图 5-30 使用单元(功能)设置画面
●生产·优化时的操作
No. 单元 生产操作
１ 传送带浮动即停止
在 XY 移动中传送带浮动把传感器遮住时，则立即停止。
若在 XY 的移动之前检测出传感器，则会确认是否重试传感器检
测。选择“重试”，则重新确认传感器。选择“取消”则退出生
产。
２
识别送料器台架标记（前
侧）
识别送料器台架标记（后
侧）
忽略台标记识别，进行生产。
３ SOT 检查台 不能在跟踪菜单中指定 SOT 方向检查。
４
主供给器为后侧(不间
断)
以前面为主供给器 (主机正面)。
·不按传送基准。
·“操作选项”→“使用单元”标签上的交替设置优先。
禁止送料器
配置最优化
优化时，“分割选项”的“吸取数据”固定为“分配自动选择”。
(参见 4-4-1-2-1 章)
５
禁止最优
化功能
禁止吸嘴配
置最优化
优化时，“分割选项”的“使用吸嘴”固定为“使用常设吸嘴”。
(参见 4-4-1-2-1 章)
6
重试 VCS 识别
因不同的生产批量光泽程度有所差别，在 VCS 识别引脚元件时，
即使有错误信息出现，亦不进行识别重试。
7
结束时保持数据保持功
能
该功能为：退出桌面画面时，保存所读入的生产程序信息，可在
下次启动时恢复生产程序信息。
第 5 章 其它功能 Rev03
5-55
4）VCS 使用单元(仅限于 KE-2060)
选择“VCS使用单元”标签，则显示如下图所示的VCS使用单元设置画面。

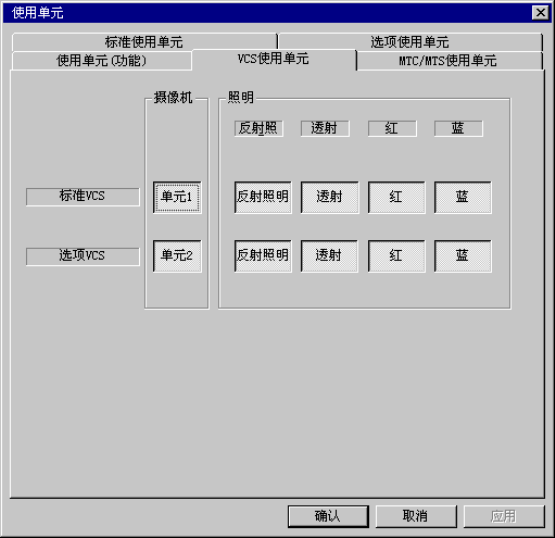

图 5-31 VCS 使用单元设置画面
当VCS单元发生故障时，在本项目中指定“不使用的单元”，可以不变更生产程序数据而进行
吸取贴片。
※VCS识别元件的贴片被跳过。
