第 4 章 生产程序制作 Rev03 4-65 4-3-7-1 图像数据画面显示 显示图像数据后，先打开一览表画面。从一览表画面可看到图像数据的一览，还可进行编辑。 图 4-3- 23图像画面(一览表) 双击元件名或单击画面左侧的“表格”标签，则打开下面的表格画面。 表格画面因元件种类而异。 图 4-3- 24图像画面(表格)
第 4 章 生产程序制作 Rev03
4-64
4-3-7 图像数据
用VCS摄像机输入用于元件定心的信息。因此将VCS摄像机可识别的元件的明亮部分的信息作
为图像数据输入。
以QFP为例，VCS摄像机识别引脚(明亮部分)，以求出所有引脚的中心。因此在图像数据上输
入引脚信息。
第 4 章 生产程序制作 Rev03
4-65
4-3-7-1 图像数据画面显示

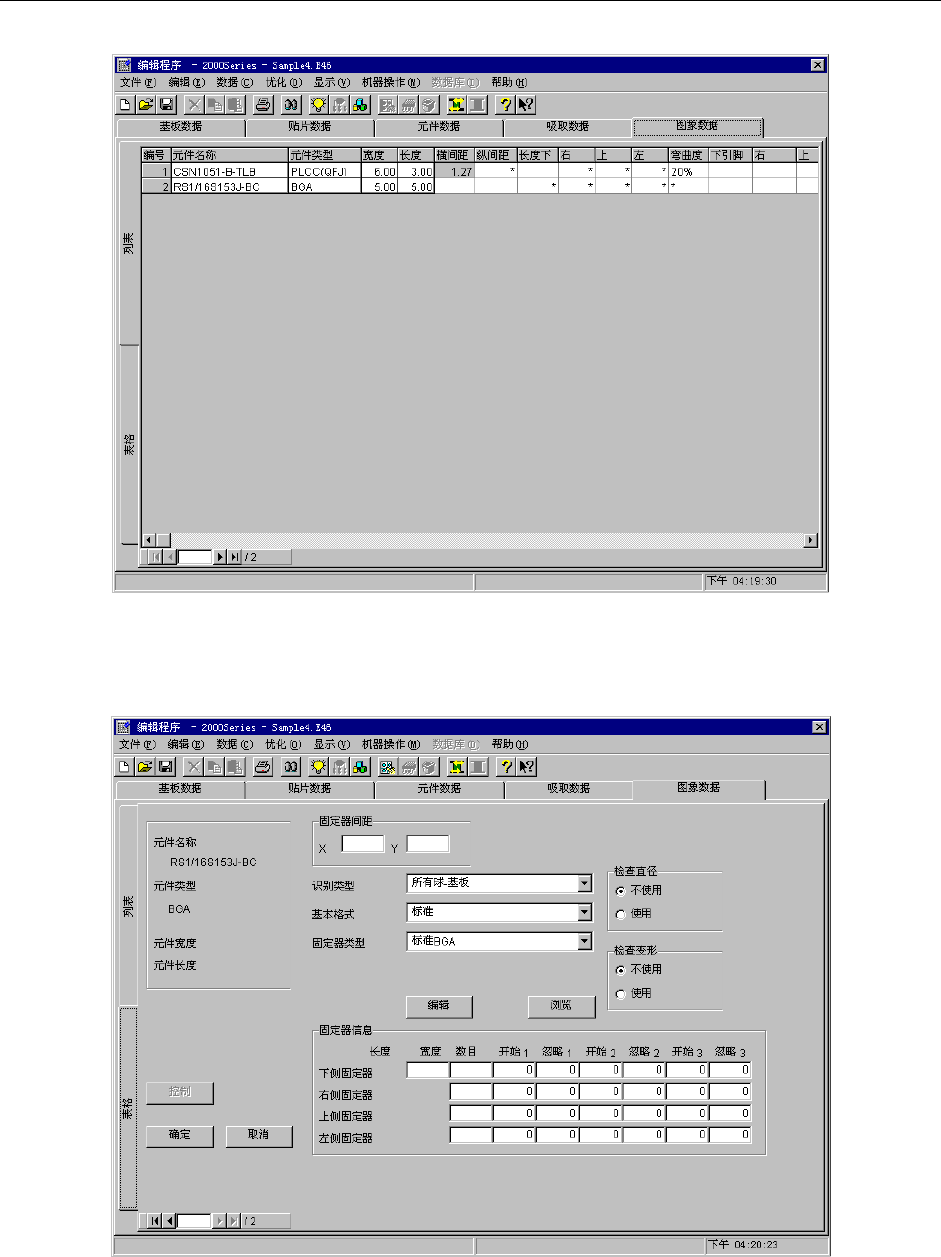

显示图像数据后，先打开一览表画面。从一览表画面可看到图像数据的一览，还可进行编辑。
图 4-3- 23图像画面(一览表)
双击元件名或单击画面左侧的“表格”标签，则打开下面的表格画面。
表格画面因元件种类而异。
图 4-3- 24图像画面(表格)
第 4 章 生产程序制作 Rev03
4-66
4-3-7-2 设置项目
QFP、连接器等的引脚元件采用俯视图，BGA等球形元件采用仰视图来制作。
<QFP(俯视图)> <BGA>
4-3-7-2-1 “元件名”、“元件种类”、“元件尺寸(横、纵)”
显示“元件数据”中已输入的值。变更时，请用“元件数据”进行。
4-3-7-2-2 间距(X、Y)
输入引脚间或球面间(从引脚或球面中心到下一个引脚或球面中心)的距离。
请正确输入“间距”值。“外形尺寸”、“引脚长度”等虽然有一定的盈余，但对于
“间距”来说，即使有 10µm(0.01mm)的误差也可能会发生识别错误。
俯视图
仰视图
宽度
间距
长度
间距
宽度
