3.5.1.1 Beskrivning
SIPLACE SpeedStar (C&P20) arbetar efter principen Collect&Place, dvs. inom en cykel hämtas
20 komponenter med ytmonteringshuvudet. Komponentsensorn kontrollerar ytmonterings-/hämt-
positionen, om en komponent tagits upp av pipetten. På vägen till ytmonteringspositionen, centre-
ras komponenterna och vrids till det erforderliga ytmonteringsläget. Därefter sätts de ner mjukt
och positionsnoggrant ner på kretskortet med blåsluft.
Med ytmonteringshuvudet C&P20 har man lyckats att öka ytmonteringshuvudets kapacitet vä-
sentligt och därmed också ytmonteringsautomatens. Det kompakta byggnadssättet för C&P20-
huvud möjliggör mycket korta cykeltider. Därvid står stjärnaxeln snett mot kretskortplanet. Med
denna geometri kan segmenten anordnas på trångt utrymme.
Komponentkameran är dessutom integrerad i C&P20-huvudet. Detta sparar in ytterligare kör-
sträckor jämfört externa centreringskameror. Dessutom har varje segment en egen DP-drivning
för vridning av pipetterna. Pipetterna vrids därför inte längre till det riktiga läget i en enda huvud-
station. De kan alltid och oberoende av varandra vridas till sitt ytmonteringsläge.
Varje segment har en egen vakuumgenerator. Omkopplingstiden mellan vakuum och blåsluft,
förkortas därmed väsentligt. Dessutom kan i hållkretsen för varje enstaka pipett en vakuumkontroll
genomföras.
Segmentens Z-drivning är gjord med en linjärmotor med linjärt vägmätsystem och är därför yt-
terst noggrann. I hämtnings-/ytmonteringspositionen förflyttar Z-drivningen segmenten neråt resp.
uppåt.
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.5 Ytmonteringshuvud
105
3.5.1.2 Tekniska data SIPLACE SpeedStar (C&P20)
3
SIPLACE SpeedStar (C&P20)
med komponentkamera typ
23
med komponentkamera typ 41
Komponentspektrum
*a
*)a Observera att det ytmonteringsbara komponentspektrumet också påverkas av Pad-geometrin, kundens
standarder, komponentförpackningstoleranserna och komponenttoleranserna.
01005 till 2220, Melf, SOT,
SOD
03015 till 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Komponentspecifikationer
max. höjd
min. bendelning
min. benbredd
min. kuldelning
min. kuldiameter
min. mått
max. mått
max. vikt
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmeringsbar
ytmonteringskraft
1,5 - 4,5 N 1,5 - 4,5 N
Pipettyper 10xx, 11xx, 12xx 10xx, 11xx, 12xx
X/Y-noggrannhet
*b
*)b Precisionsvärdena beräknas vid maskinleveransen och motsvarar villkoren i SIPLACE leverans- och pre-
stationsomfattning.
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3σ
± 55 µm/4σ
Vinkelnoggrannhet ± 0,5°/3σ
± 0,7°/4σ
± 0,5°/3σ
± 0,7°/4σ
Belysningsnivåer 5 5
Inställning av belysningsni-
våerna
256
5
256
5
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.5 Ytmonteringshuvud Fr.o.m. programversion SR.710.0 Utgåva 12/2016
106
3.5.2 SIPLACE SpeedStar C&P20 P för Very High Speed-ytmontering
3

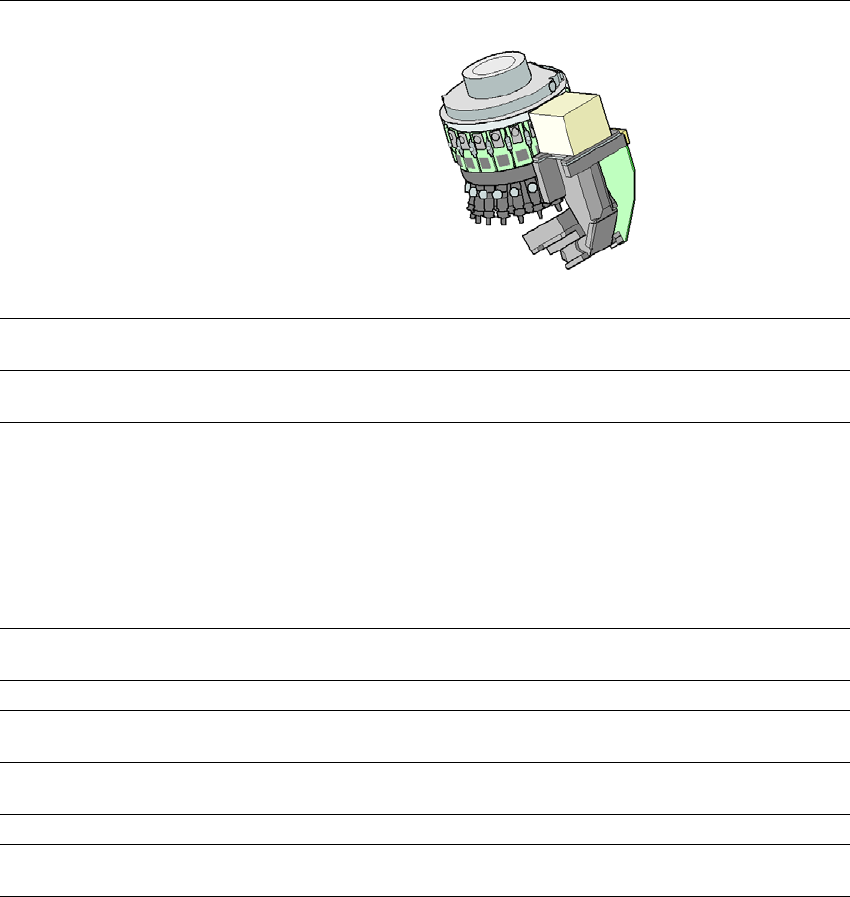

Bild 3.5 - 3 SIPLACE C&P20 P - översikt
(1) Tryckluftsanslutning för 20 venturimunstycken till hämtnings-/ytmonterings- och hållkretsen
(2) Kretskort "Vakuumsensor hållkrets"
(3) Stjärnmotor
(4) Handtag
(5) DP-drivning, 20 drivningar
(6) Stjärna med 20 pipetter
(7) Tryckregleringsventil
(8) Z-motor (linjärmotor)
(9) Tillbakahämtningscylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
