Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.10 Rigga matare 247 5 Bild 5.10 - 5 Bandmatarens hämtningsfönster (1) Bandstöd, uttagningsba rt (se avsnitt 5.10.4.…
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.10 Rigga matare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
246
5.10.4.3 Lägg in band i X-mataren
5

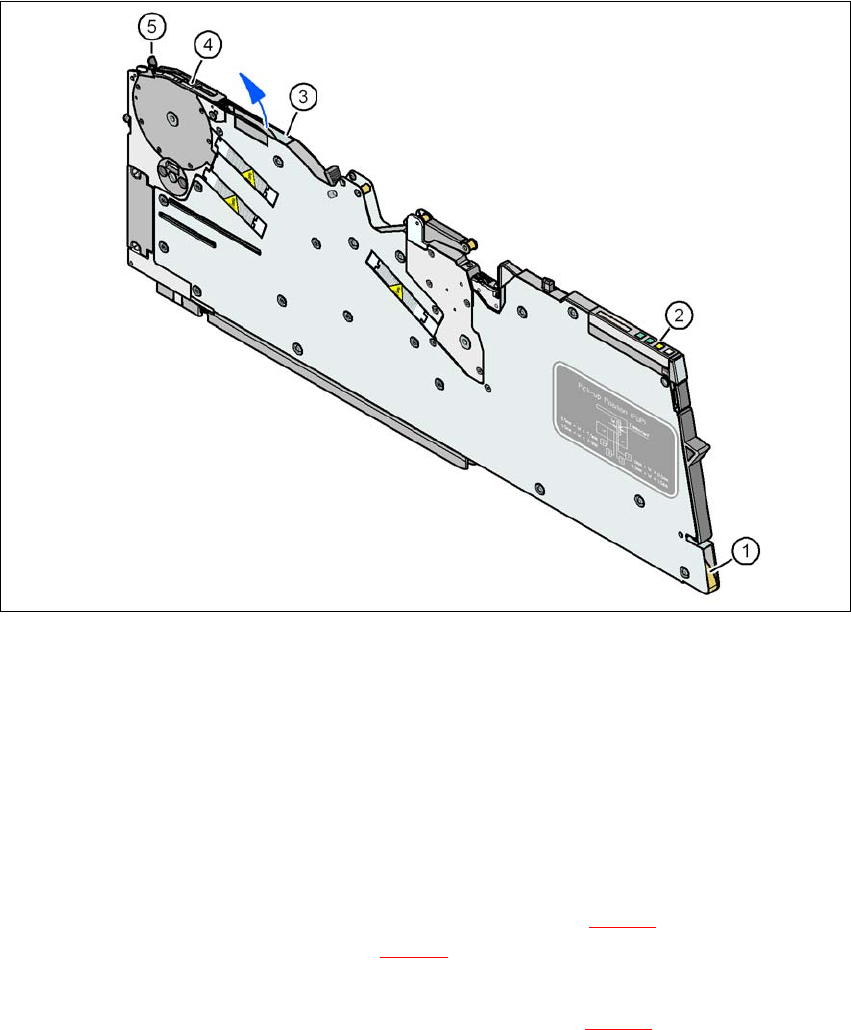

Bild 5.10 - 4 Lägg in komponentband
(1) Bandkanalens ingångsöppning
(2) Manöverpanel
(3) Bandkanalens utloppsöppning
(4) Hämtningsfönster
(5) Spak för lyftning av hämtningsfönstret
5
Håll bandet så att transporthålen befinner sig på vänster sida sett i transportriktningen.
Skjut in bandet i bandkanalens inloppsöppning (pos. 1 på bild 5.10 - 4) tills bandet kommer
ut ur utloppsöppningen (pos. 3 på bild 5.10 - 4
).
Dra ut bandet uppåt och lägg täckfolien tillbaka på bandets översida.
Dra början av bandet under hämtningsfönstret (pos. 2 på bild 5.10 - 5) tills bandet når stift-
hjulet.
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.10 Rigga matare
247
5

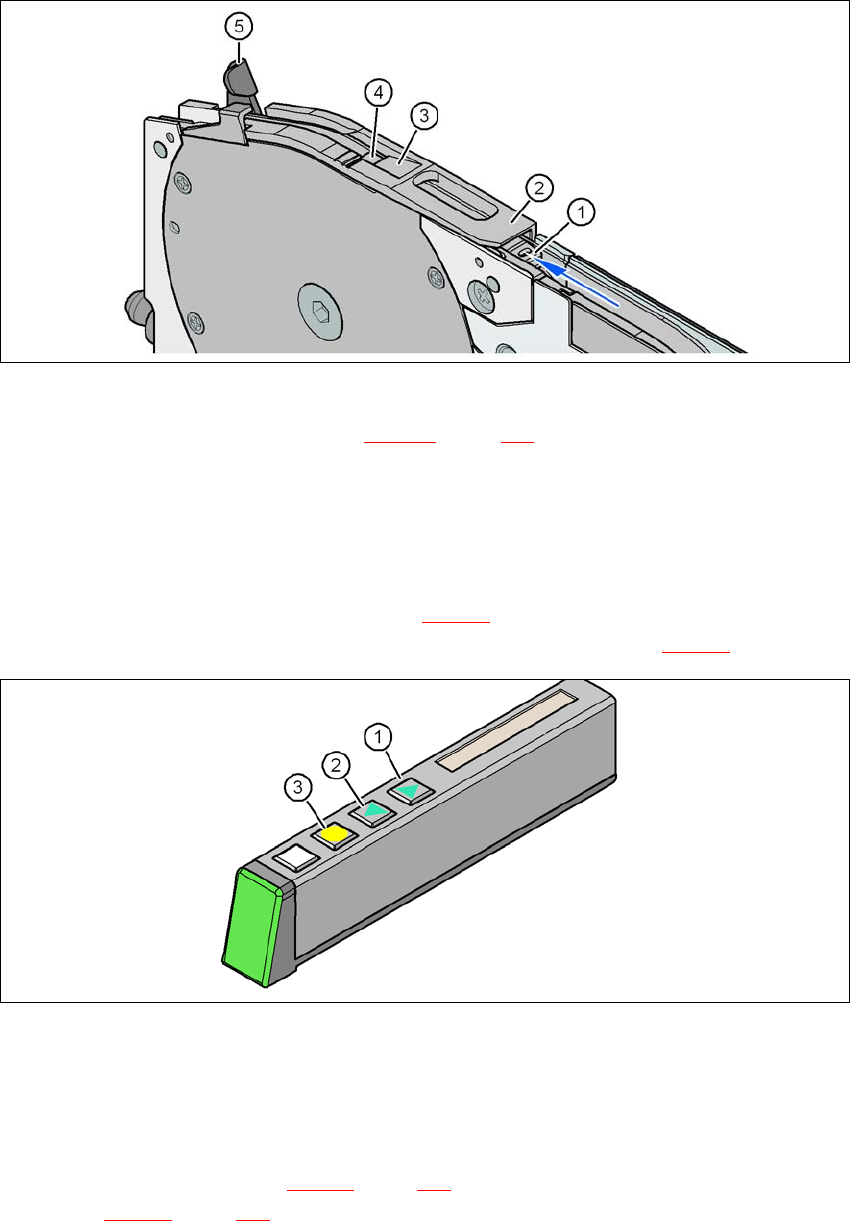

Bild 5.10 - 5 Bandmatarens hämtningsfönster
(1) Bandstöd, uttagningsbart (se avsnitt 5.10.4.4, sidan 249)
(2) Hämtningsfönster
(3) Snittkant för täckfolie
(4) Hämtområde för komponenter
(5) Spak för lyftning och låsning av hämtningsfönstret
Tryck på knappen FRAMÅT (pos. 1 på bild 5.10 - 6) på manöverpanelen tills täckfoliens vik-
ställe befinner sig i komponenternas hämtningsområde (pos. 4 på bild 5.10 - 5
).
5
Bild 5.10 - 6 Matarens manöverpanel (8 mm X till 88 mm X)
(1) Knapp FRAMÅT för framåttransport av bandet
(2) Knapp BAKÅT för tillbakatransport av bandet.
(3) Knapp FOLIE för att spänna täckfolien
Skjut spaken (pos. 5 på bild 5.10 - 5, sidan 247) framåt för att lyfta hämtningsfönstret (pos. 2
på bild 5.10 - 5
, sidan 247) till det första spärrläget.
Dra täckfolien i sidled vid längs hämtningsfönstret framåt och under hämtningsfönstret och ut.
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.10 Rigga matare Fr.o.m. programversion SR.710.0 Utgåva 12/2016
248
Vik tillbaka täckfolien tills den ligger mot avdragskanten (pos. 3 på bild 5.10 - 5, sidan 247).
5
Fäll tillbaka spaken (pos. 5 på bild 5.10 - 5, sidan 247) för att sänka hämtningsfönstret.

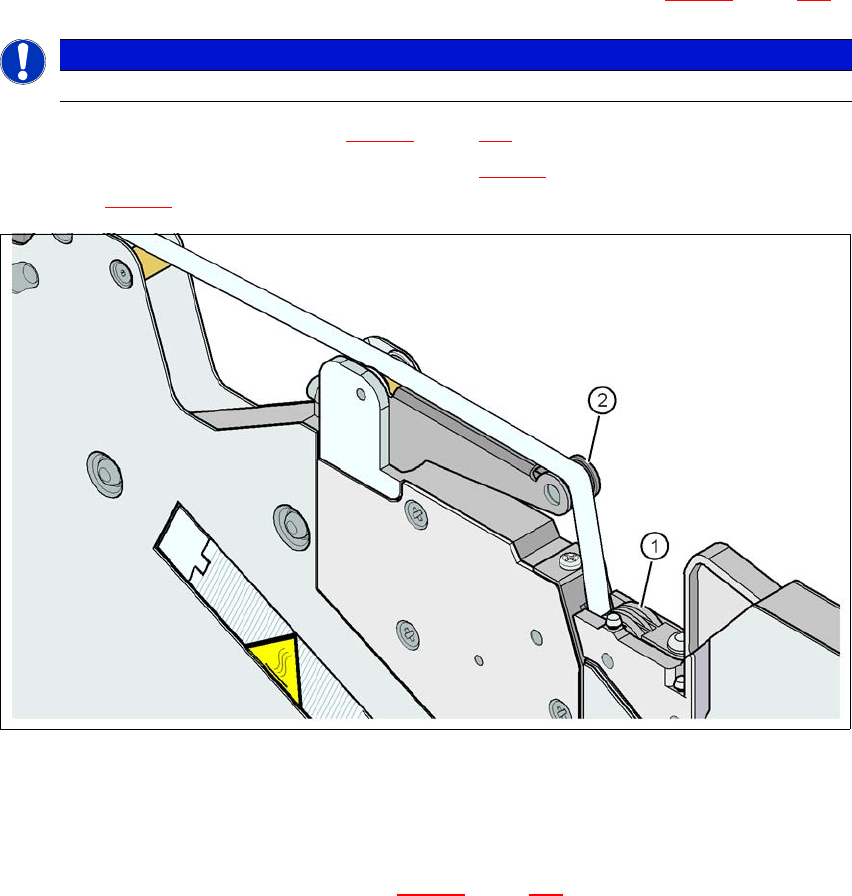

Dra täckfolien över täckfoliearmen (pos. 2 på bild 5.10 - 7) fram till stoppningshjulen (pos. 1
på bild 5.10 - 7
).
5
Bild 5.10 - 7 Dra täckfolien till stoppningshjulen
(1) Täckfoliestoppningshjul
(2) Täckfolie
5
Tryck på knappen FOLIE (pos. 3 på bild 5.10 - 6, sidan 247) på manöverpanelen tills täckfo-
lien är spänd. Täckfoliearmen böjer sig neråt och stoppar drivmotorn.
Klipp av bandet jäms med matarens framkant.
ANM
Sänk hämtningsfönstret, först då täckfolien ligger an mot avdragskanten.
