Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.2 Uppställningsplatsens infrastruktur 177 4.2.3.4 Nät anslutning - leveranskonfiguration Nätanslutningen…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
176
4.2.3.2 Kontroll av nätförsörjningen
Kontrollera att nätförsörjningen motsvarar de angivna maskinspecifikationerna (se tabellen i av-
snitt 3.2
, sidan 92).
4
4.2.3.3 Nätkabelspecifikation
Följande specifikationer gäller för automatens nätkabel:
– Kabel 5 x 4 mm² 5 x 25 A med CEKON-kontakt (3 x 360 V~ till 3 x 480 V~)
– Kabel 5 x 4 mm² 3 x 16 A (3 x 200 V~ till 3 x 240 V)
Ledarnas färgkodning är beroende av användarlandet.
4
4
ANM
Toppbelastning i strömförsörjningen
Av tekniska skäl uppträder spetsbelastningar i strömförsörjningen.
Diskutera eventuellt nätimpedansen med elleverantören.
VARNING
Strömkabelns ledararea och längd
Strömkabelns ledararea och längd styr maskinens Short Circuit Current Rating (SCCR).
När strömkabeln byts får inte ledararean ökas eller längden minskas.
VARNING
Märk elledningar entydigt!
Elledningarna till varje automat och monterade tillbehör (t.ex. WPC5/WPC6) måste mär-
kas entydigt och kunna identifieras utan problem.
Föreskrifterna i det land som automaten används i, gäller.
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.2 Uppställningsplatsens infrastruktur
177
4.2.3.4 Nätanslutning - leveranskonfiguration
Nätanslutningen är konfigurerad efter den aktuella nätförsörjningen vid leveransen.
– Maskinen är konfigurerad för 3 x 200 V~ till 3 x 240 V~ ± 10 %; 50/60 Hz spänning.
Nätkabeln på maskinen har ingen kontakt. 4
4

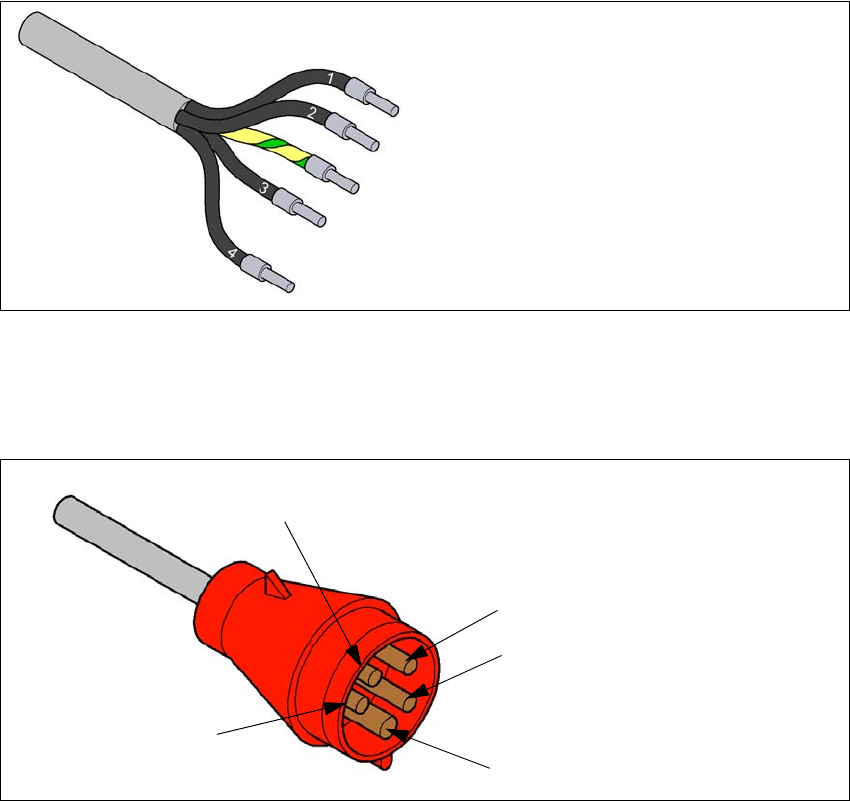

Bild 4.2 - 4 Ledarbeteckning på nätkabeln
– Maskinen är konfigurerad för 3 x 360 V~ till 3 x 480 V ± 10 %, 50/60 Hz spänning.
Nätkabeln på maskinen har en Cekon-kontakt. 4
4
Bild 4.2 - 5 Cekon-kontaktens kontaktschema
1 = (L1): trefas
2 = (L2): trefas
3 = (L3): trefas
4 = (N): nolledare
grön/gul = (PE): skyddsledare
PE
L1
L2
L3
N
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
178
4.2.3.5 Anslutning av nätkabeln
4
Bild 4.2 - 6 Anslutningsdon för nätkabelns anslutning
(1) Nätanslutningsplintar (X94) för nätkabeln
(2) Öppning på strömförsörjningen med kabelförskruvning
Kläm på en ändhylsa på varje ledare.
Lossa muttern på kabelförskruvningen (pos. 2).
För nätkabeln genom kabelförskruvningen (pos. 2) till nätanslutningsplintarna X94 (pos. 1).
Anslut kabeln till nätanslutningsplintarna X94 (pos. 1)
(L1): trefas 4
(L2): trefas 4
(L3): trefas 4
(N): nolledare 4
(PE): jordskyddsledare 4
Se till att böjradien är tillräckligt stor. Ledarna får inte vikas.
Dra åt kabelförskruvningen för hand.
(1)
(2)
