Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.2 Manöver- och indikeringsenheter 207 5.2 Manöver- och indikeringsenheter 5.2.1 Översikt 5 Bild 5.2 - 1 Manöver- oc…
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.1 Personal Fr.o.m. programversion SR.710.0 Utgåva 12/2016
206
5.1.3 Användarnivån "Service (kund)"
5.1.3.1 Uppgifter
Servicepersonalen ansvarar för följande arbetsuppgifter:
– Större underhållsarbeten
– Byte av reservdelar
– Editera maskindata
– Maskinkalibrering
5.1.4 Användarnivån "Service (SIPLACE)"
5.1.4.1 Uppgifter
Programmeraren ansvarar för följande arbetsuppgifter:
– Bearbeta CAD-data
– Framställ visionsdata och justera in (teachen)
– Skapa ytmonteringsprogram
– Implementera nytt uppdrag
– Dataunderhåll
– Backup
Driftsinstruktion SIPLACE SX1/SX2 5 Arbeta med maskinen
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 5.2 Manöver- och indikeringsenheter
207
5.2 Manöver- och indikeringsenheter
5.2.1 Översikt
5

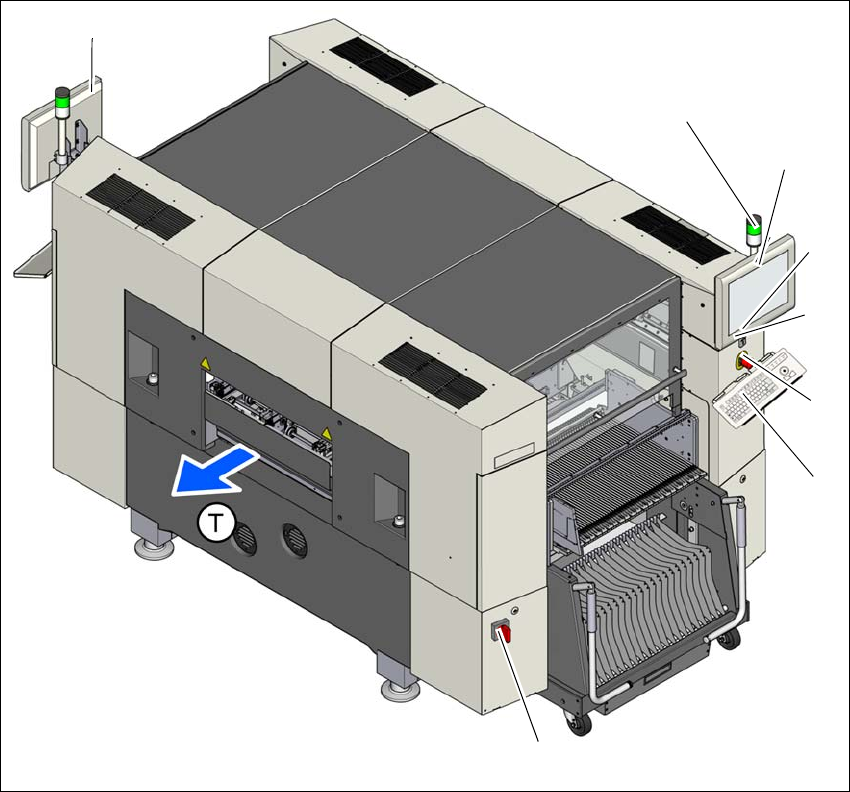

Bild 5.2 - 1 Manöver- och indikeringsenheter
5
(1) Huvudbrytare (5) Startknapp
(2) Stoppknapp (svart) (6) LCD-bildskärm
(3) NÖDSTOPP-knapp (7) Signallampor med tuta
(4) Tangentbord (T) Transportriktning för kretskort
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2
5.2 Manöver- och indikeringsenheter Fr.o.m. programversion SR.710.0 Utgåva 12/2016
208
5.2.2 Manöverenheter på automatens manöverpaneler
Alla reglage är placerade så att de är inom räckhåll för personer av min längd 1,40 cm. På båda
sidor om automaten finns bildskärm och tangentbord.
Nedanför tangentbordet sitter start- och stoppknappar. Eftersom bildskärmsdialogen ibland anger
att vissa förlopp ska aktiveras med dessa knappar, underlättar denna placering dels aktivering och
dels interaktiv styrning av dessa förlopp.
Huvudbrytare 5
Huvudbrytaren används för att slå på och av spänningsmatningen till automaten. Huvudbrytaren
ingår i strömförsörjningen. Den används endast vid service- och underhållsarbete, varför denna
placering är lämplig ur ergonomisk synpunkt.
5
Stoppknapp 5
Med hjälp av denna knapp stoppas automaten.
Startknapp 5
Med denna knapp startas automaten efter att huvudbrytaren slagits till resp efter att fel åtgärdats.
NÖDSTOPP-knapp 5
När NÖDSTOPP-knappen trycks in spärras den i intryckt läge. Strömförsörjningen till portalax-
larna, komponentvagnarna, transportbanden och kapningsaggregaten avbryts. Strömförsörj-
ningen till stjärnaxlarna på ytmonteringshuvudena är reducerad. Vrid knappen för att släppa upp
den.
LCD-bildskärm 5
På båda sidor om automaten finns en flat LCD-bildskärm med beröringskänslig yta (pekskärm).
FARA
Livsfarlig spänning!
Vissa delar av automaten är strömförande med livsfarlig spänning även när huvudbryta-
ren är frånslagen.
