3.6 Portalsystem
Portalsystemet till SIPLACE SX1/SX2-maskiner är en så kallad H-portal. Det består av två Y-axlar
som drivs av linjärmotorer på båda sidorna. X-axeln drivs av en linjärmotor. H-portalen går på ett
fast lager och ett flytande lager på Y-axlarnas löpytor. Löpytorna lutar 45° mot portalen. Under lö-
pytorna finns Y-mätsystemets skalor. På SIPLACE SX är portalerna identiska och maskinen kan
utrustas med en eller två portaler. På SIPLACE SX2 är portal 1 och 2 monterade med 180° vrid-
ning. Ytmonteringshuvudena sitter på portalens insida.
3.6.1 Portalernas placering
3

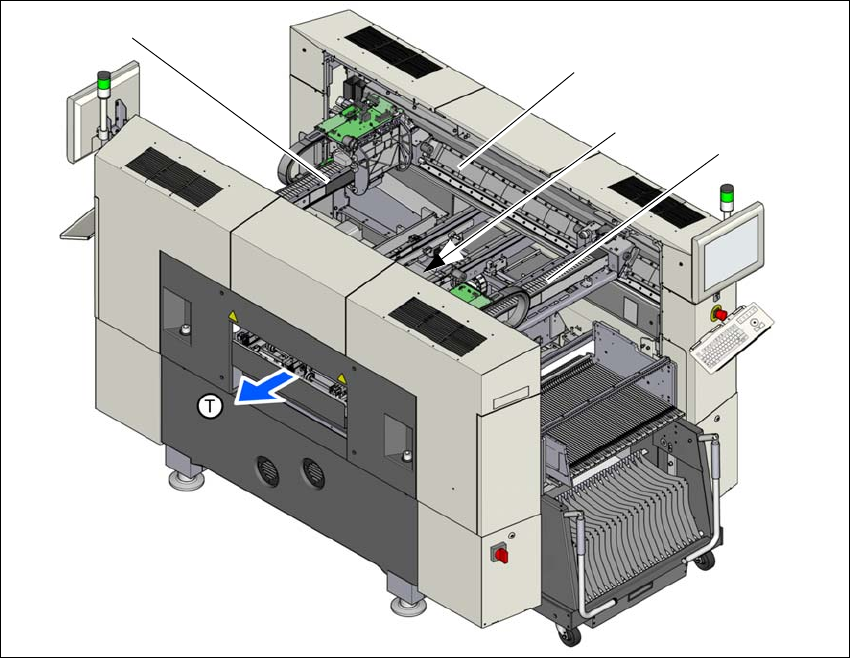

Bild 3.6 - 1 Portalernas placering på SX2-automaten
(1) Portal 1
(2) Y-axel, portal 1 och portal 2
(3) Y-axel, portal 1 och portal 2 (syns ej)
(4) Portal 2
(T) Transportriktning för kretskort
(1)
(2)
(4)
(3)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE SX1/SX2
3.6 Portalsystem Fr.o.m. programversion SR.710.0 Utgåva 12/2016
124
3.6.2 Portalens uppbyggnad
3
Bild 3.6 - 2 Portalens uppbyggnad - bild av huvudhållaren
(1) Huvudhållare med X-linjärmotor (primärdel)
(2) Y-linjärmotor 2 med fast lager (primärdel) och fläkt
(3) Styrsystem med permanentmagnet (sekundärdel till X-linjärmotorn)
(4) Kabelkanal
(5) Huvudkretskort med Head Control Unit
(6) Y-linjärmotor 1 med flytande lager (primärdel) och fläkt
(4)
(3)
(1)
(5)
(2)
(6)
Driftsinstruktion SIPLACE SX1/SX2 3 Tekniska data och komponenter
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 3.6 Portalsystem
125
3
Bild 3.6 - 3 X-axelns uppbyggnad - vy mot huvudhållaren
(1) Y-linjärmotor 1 med flytande lager (primärdel) och fläkt
(2) Huvudkretskort med Head Control Unit
(3) Y-linjärmotor 2 med flytande lager (primärdel) och fläkt
(4) X-linjärmotor (primärdel)
(5) Portalgränssnitt X-axel
(6) Portalgränssnitt Y-axel
(7) Sensormodul
(2)
(1)
(3)
(4)
(5)
(7)
(6)
