Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.17 Vakuumpump 341 6.17 V akuumpump 6.17.1 Säkerhet sanvisningar för vakuumpumpen 6 6.17.2 Beskrivning V arje Collect&am…
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.16 Smart Pin Support Fr.o.m. programversion SR.710.0 Utgåva 12/2016
340
6
Bild 6.16 - 3 Smart Pin Support - magasintyp Q10
6
Bild 6.16 - 4 Smart Pin Support - magasintyp L10
Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.17 Vakuumpump
341
6.17 Vakuumpump
6.17.1 Säkerhetsanvisningar för vakuumpumpen
6
6.17.2 Beskrivning
Varje Collect&Place-huvud är utrustat med egen vakuumgenerator som matar hållar- och plock-
ningskretsen med nödvändigt vakuum. Ytmonteringshuvudenas vakuumgeneratorer arbetar efter
venturiprincipen. I kombination med en vakuumpump går det att avsevärt reducera tryckluftsför-
brukningen med SpeedStar (C&P20). Löpande driftskostnader sjunker i takt med sänkta energi-
kostnader.
6
6.18 Alternativet långt kretskort (LBO)
Alternativet "Långt kretskort" gör att kretskort kan monteras utöver den specificerade längden.
Maximal längd är då 1500 mm.
VARNING
Observera säkerhetsanvisningarna i den medföljande driftsinstruktionen.
ANM
Värden för tryckluftsförbrukning med vakuumpump finns i avsnitt 3.2.4
, sidan 94.
6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2
6.19 Vision Teach-station Fr.o.m. programversion SR.710.0 Utgåva 12/2016
342
6.19 Vision Teach-station
Artikelnr 00119788-xx Vision Teach-station
6

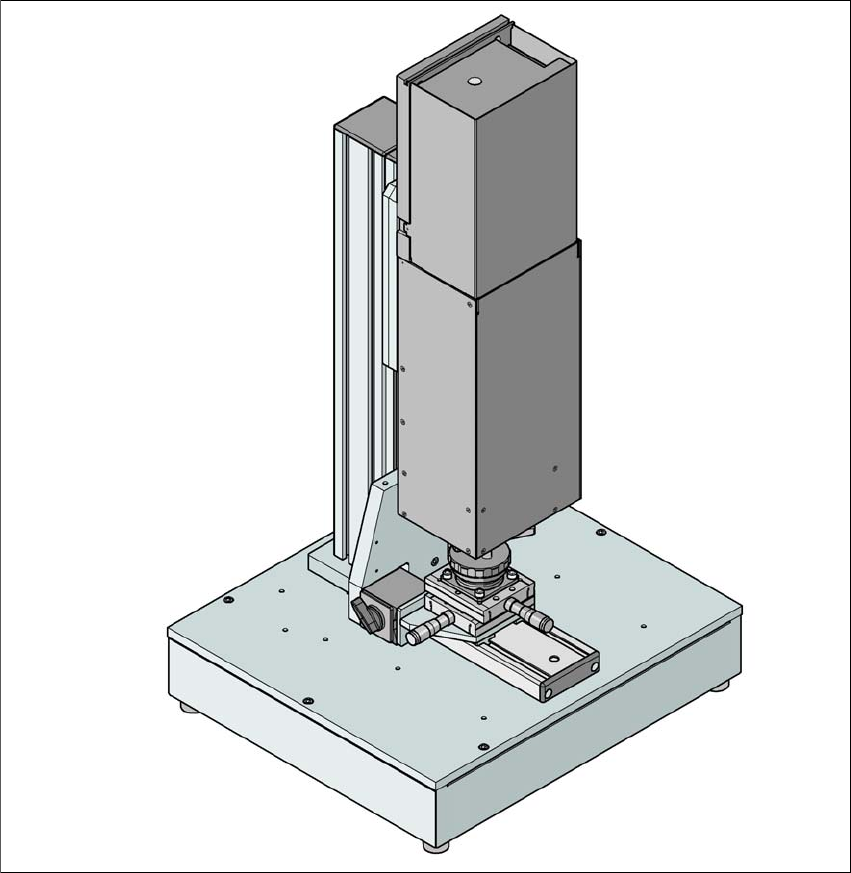

Bild 6.19 - 1 Vision Teach-station med komponentkamera, typ 33
