Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.2 Uppställningsplatsens infrastruktur 175 4.2.3 Nät försörjning 4 Bild 4.2 - 3 S trömförsörjningens plac…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
174
4.2.2.2 Tryckluftsanslutning på automaten
4
Bild 4.2 - 2 Automatens tryckluftsaggregat
Förklaring av bilden 4.2 - 2
(1) Manometer för försörjningstryck i portal 1 och 2
börtryck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (indikeringsområde 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer för försörjningstryck i maskinkomponenterna
börtryck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (indikeringsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer för försörjningstryck till Bulkcase-matare
Börtryck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (indikeringsområde: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer för ingångstryck
börtryck: 0,5 - 1,0 MPa, 5 - 10 bar (indikeringsområde: 0 - 1,0 MPa, 0 - 10 bar)
(5) Tryckluftsfilter
(6) Tryckluftsanslutning
(7) Avstängningskranen i läge "ÖPPEN"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.2 Uppställningsplatsens infrastruktur
175
4.2.3 Nätförsörjning
4

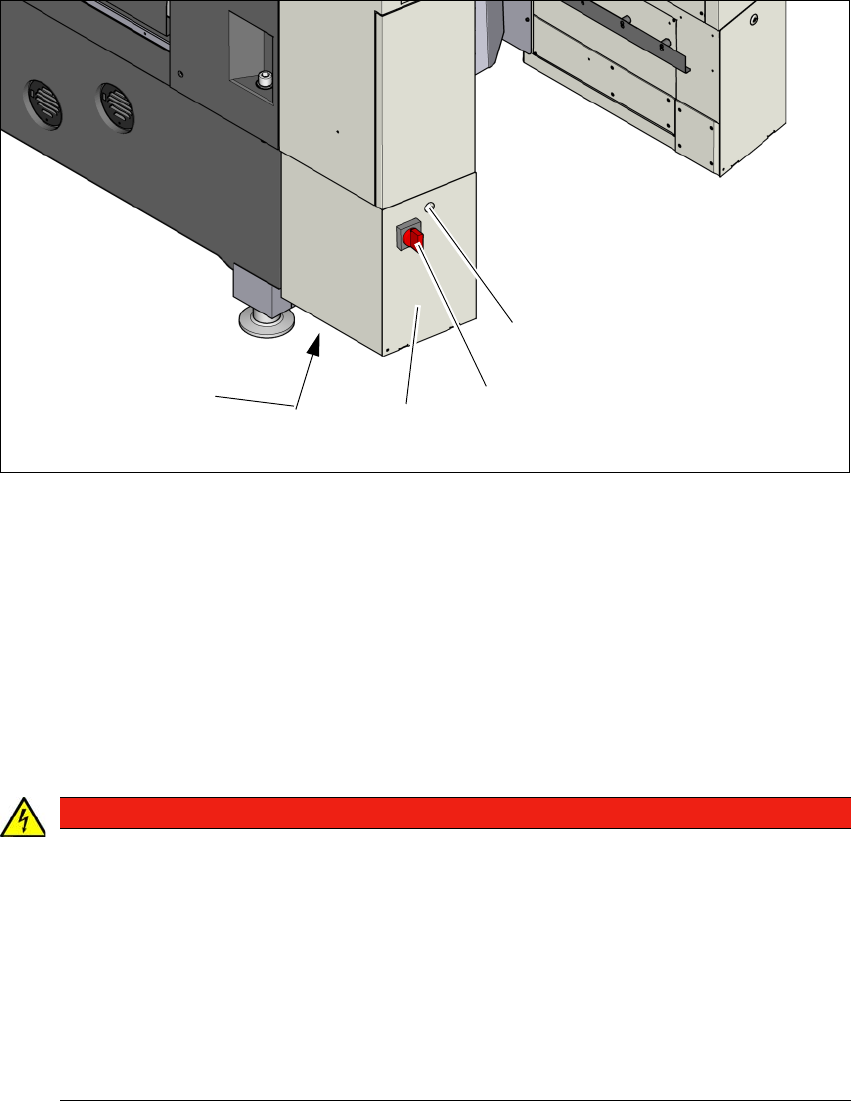

Bild 4.2 - 3 Strömförsörjningens placering på automaten
(1) Sidokåpan
(2) Spärr
(3) Huvudströmbrytare med säkring mot återinkoppling
(4) Strömförsörjning bakom kåpan
(5) Nätkabel
4.2.3.1 Varningar
4
(1)
(2)
(3)
(4)
FARA
Livsfarlig spänning!
Automaten försörjs med 3 x 360 V~ till 3 x 480 V ± 10 %, 50/60 Hz eller med 3 x 200 V~
till 3 x 240 V~ ± 10 %; 50/60 Hz nätspänning. Delar av anläggningen är strömförande med
livsfarlig spänning - även när huvudbrytaren är frånslagen.
Felaktig hantering av automaten kan leda till döden eller allvarliga skador samt stora ma-
terialskador.
Observera de gällande arbetarskydds- och DIN-föreskrifterna (särskilt EN 60204, del
1 eller IEC 60204, del 1) och gällande bestämmelser i ditt land.
Endast personal med särskild behörighet får öppna kåporna till elaggregatet.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion SR.710.0 Utgåva 12/2016
176
4.2.3.2 Kontroll av nätförsörjningen
Kontrollera att nätförsörjningen motsvarar de angivna maskinspecifikationerna (se tabellen i av-
snitt 3.2
, sidan 92).
4
4.2.3.3 Nätkabelspecifikation
Följande specifikationer gäller för automatens nätkabel:
– Kabel 5 x 4 mm² 5 x 25 A med CEKON-kontakt (3 x 360 V~ till 3 x 480 V~)
– Kabel 5 x 4 mm² 3 x 16 A (3 x 200 V~ till 3 x 240 V)
Ledarnas färgkodning är beroende av användarlandet.
4
4
ANM
Toppbelastning i strömförsörjningen
Av tekniska skäl uppträder spetsbelastningar i strömförsörjningen.
Diskutera eventuellt nätimpedansen med elleverantören.
VARNING
Strömkabelns ledararea och längd
Strömkabelns ledararea och längd styr maskinens Short Circuit Current Rating (SCCR).
När strömkabeln byts får inte ledararean ökas eller längden minskas.
VARNING
Märk elledningar entydigt!
Elledningarna till varje automat och monterade tillbehör (t.ex. WPC5/WPC6) måste mär-
kas entydigt och kunna identifieras utan problem.
Föreskrifterna i det land som automaten används i, gäller.
