4 Uppställning och driftsättning
4.1 Transport och leveranskonfiguration
4.1.1 Transportemballage
I Europas levereras automaten och komponentvagnen på träpallar invirade i plast. Utanför Europa
levereras automaten och komponentvagnarna i transportlådor i trä.
4.1.1.1 Transportemballagets mått
Pallarnas och trälådornas mått listas i tabellen nedan:
4

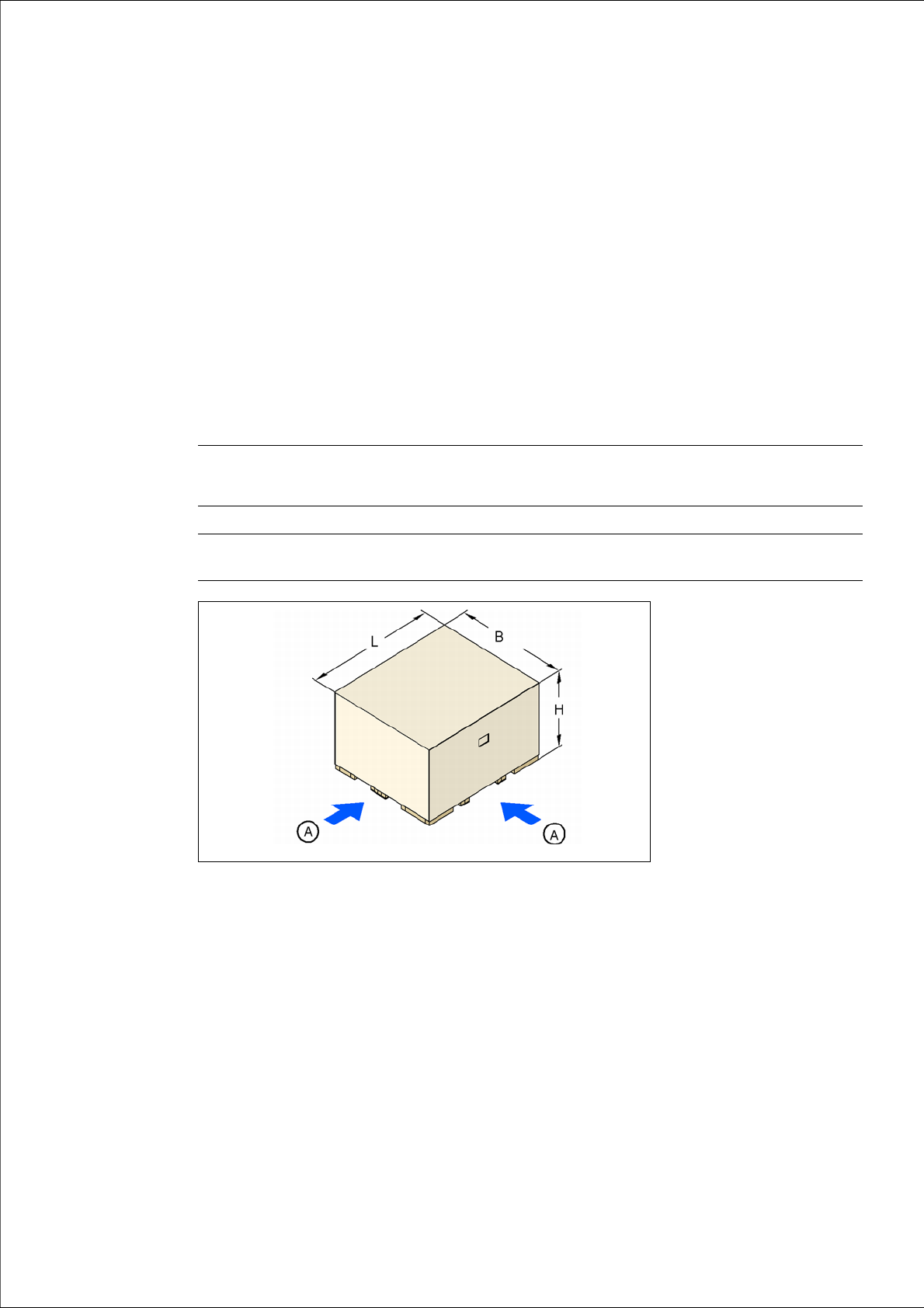

Bild 4.1 - 1 Transportlåda - mått i millimeter
(A) Lyftpunkter för gaffeltruck
Automat (L x B x H) Komponentvagn 60 (L x
B x H)
Komponentvagn 30 (L x
B x H)
Pall 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Trälåda
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 Uppställning och driftsättning Driftsinstruktion SIPLACE SX1/SX2
4.1 Transport och leveranskonfiguration Fr.o.m. programversion SR.710.0 Utgåva 12/2016
166
4.1.1.2 Den förpackade automatens vikt
De följande tabellerna innehåller viktangivelser för den leveransklara automaten inklusive för-
packning.
4
4.1.2 Kontroll av leveransen
Förvara automaten i förpackningen tills den nått rumstemperatur. I annat fall finns risk för kon-
dens.
Kontrollera leveransen för skador.
Kontrollera stötsensorerna på transportlådan.
Packa upp automaten och tillbehöret och kontrollera att leveransen är komplett (referensföl-
jesedel).
Dokumentera resultatet i installationsrapporten/leveransprotokollet.
4.1.3 Leveranskonfiguration
Vid leverans är automaten konfigurerad enligt följande:
– Transportspåret till enkeltransporten har bredden inställd å 210 mm. Vid dubbeltransport är
bredden på transport på transportspår 1 100 mm och på transportspår 2 210 mm. Breddin-
ställningen är av betydelse för finjusteringen av automaten.
– Båda tangentborden är bortkopplade.
– Plattorna för tangentborden är avhakade.
– Båda skärmarna är demonterade.
– Båda signallamporna är demonterade.
– Alla portalaxlar är fixerade med transportsäkringar.
Automat Leverans i Europa Leverans med sjötransport
SX1/SX2 2 500 kg 2 800 kg
Komponentvagn 230 kg 350 kg
Driftsinstruktion SIPLACE SX1/SX2 4 Uppställning och driftsättning
Fr.o.m. programversion SR.710.0 Utgåva 12/2016 4.1 Transport och leveranskonfiguration
167
4
Bild 4.1 - 2 Leveranskonfiguration för SIPLACE SX1/SX2
(1) Signallampor (båda demonterade)
(2) Skärmar (båda demonterade)
(3) Tangentbord med platta (båda demonterade)
(1)
(3)
(2)
(1)
(3)
(2)
