Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare 265 6 S t ationstillägg För konfigurationsmöjli gheter och tillval, se specifikatio nen till SIPLACE-au…

5 Arbeta med maskinen Driftsinstruktion SIPLACE SX1/SX2

5.15 Till- och fråndockning av komponentvagnen Fr.o.m. programversion SR.710.0 Utgåva 12/2016

264

 Justera komponentvagnens höjd med höjdinställningen. Ytorna med klossen och vinkeln får

knappt vidröra varandra.

 Tryck på symbolen Matare... och symbolen

Ställplatser i stationsprogrammets grundvy.

 Klicka på symbolen för att låsa ställplatsen och vänta tills vagnen dockats helt. Mer

information finns i online-hjälpen till stationsprogrammet.

 Skjut upp hylsorna på de båda handtagen och fäll ner handtagen.

Bild 5.15 - 6 Komponentvagn - fäll ner handtagen

(1) Skjut hylsa uppåt

(2) Fäll ner handtagen

ANM

 Stäng skyddskåporna eftersom det bara går att docka med dem stängda.

(1)

(2)

Driftsinstruktion SIPLACE SX1/SX2 6 Stationstillägg

Fr.o.m. programversion SR.710.0 Utgåva 12/2016 6.1 Pipettväxlare

265

6 Stationstillägg

För konfigurationsmöjligheter och tillval, se specifikationen till SIPLACE-automaten SX1/SX2.

6.1 Pipettväxlare

Med pipettväxlare ökas flexibiliteten väsentligt för ytmonteringshuvudena vid bearbetning av olika

komponenttyper. Behövs ett pipettbyte på grund av ytmonteringsprogrammet, så lägger ytmonte-

ringshuvudet automatiskt tillbaka den gamla pipetten till pipetturtaget och hämtar den nya. Dess-

utom kan de pipetter som utsorterats genom vakuumkontroll, snabbt bytas ut.

Urtagningen av pipetter från pipettväxlaren är väsentligt snabbare och exaktare än vad som vore

möjligt för hand. För ytmonteringsprocessen med små komponenter, är det oeftergivligt att den

radiala excentriciteten vid pipettrotationen är minimal.

Konstruktionen av pipettväxlaren för SIPLACE SpeedStar, 12-segment Collect&Place-huvudet

och SIPLACE MultiStar-huvudet är identisk. Dock får endast pipettmagasinen som är avsedda för

det aktuella ytmonteringshuvudet användas.

VARNING

Risk för huvudkollision vid blandade konfigurationer!

Om ett pipettmagasin för SIPLACE MultiStar placeras på ställplatsen för ett SIPLACE

SpeedStar eller 12-segment Collect&Place-huvud finns det risk för att det kolliderar.

 Installera endast pipettväxlaren med pipettmagasin till det aktuella ytmonterings-

huvudet.

6 Stationstillägg Driftsinstruktion SIPLACE SX1/SX2

6.1 Pipettväxlare Fr.o.m. programversion SR.710.0 Utgåva 12/2016

266

6.1.1 Pipettväxlare för SIPLACE SpeedStar

Artikelnr 00519715-xx Pipettväxlare SX, C&P20 för position 1 eller 2

Artikelnr 00519843-xx Pipettväxlare SX, C&P20 för position 3 eller 4

eller 6

Artikelnr 03103649-xx Pipettväxlare grundkonstruktion CP/all - kort

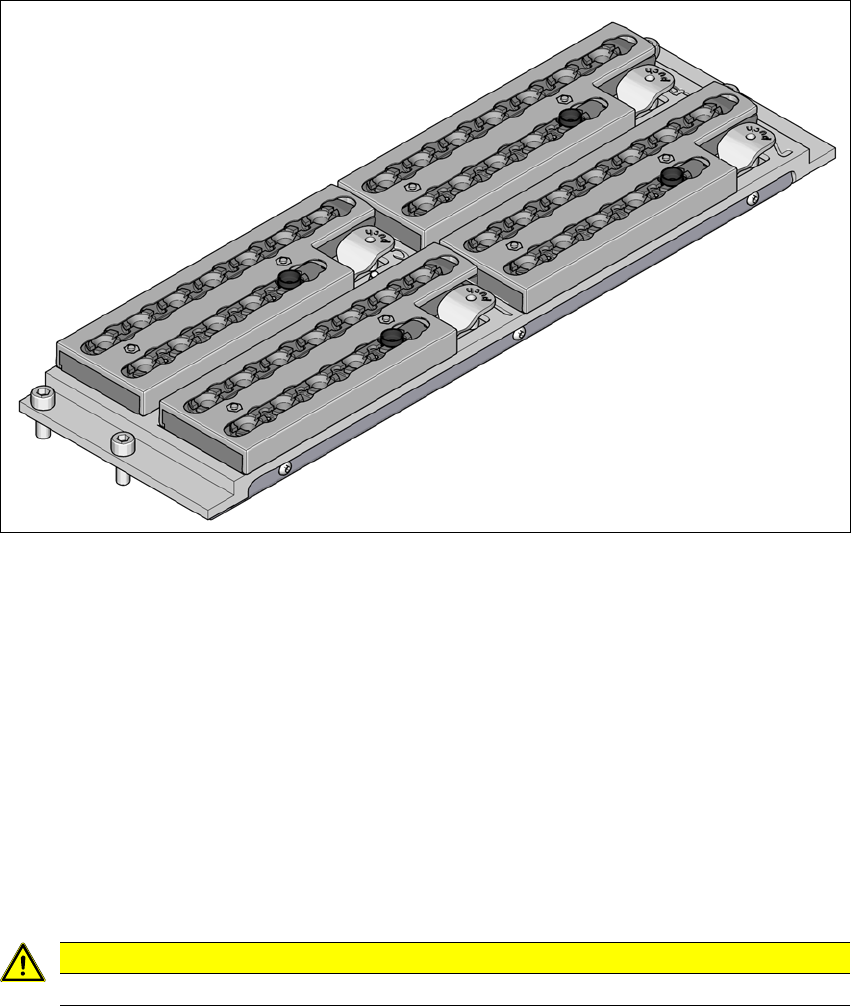

Bild 6.1 - 1 Pipettväxlare för SIPLACE SpeedStar

6.1.1.1 Beskrivning

Den här pipettväxlaren tar upp 4 magasin med vardera 12 pipetturtag.

Magasinen sitter på en gemensam hållare. De är centrerade med två cylinderstift och fixerade

med 4 tryckknappar. Den exakta positionen fastställs med två styrmärken på varje magasin. Riktig

placering av magasinen på pipettväxlarens stativ övervakas med mikrobrytare, för att undvika kol-

lision mellan placeringshuvudet och eventuellt uppstickande magasin. Alla magasinplatser måste

bestyckas, eftersom säkerhetskretsen stoppar automaten om magasin saknas eller sitter fel.

På den installerade pipettstationen kan komponenter från SpeedStars pipetter blåsa av och pipet-

terna dras av och kastas ut.

SE UPP!

 Använd bara magasinet för SIPLACE SpeedStar tillsammans med SpeedStar.
