1-3
Overview
1.2. 喂料器规格
1.2.1. 适用元件
利用8mm元件料带供应的芯片元件(0603~2012尺寸)
表
1.1
料带宽度及移动
pitch
1.2.2. 传送带的规格
需要使用EXCEN Auto Loading Tape Feeder时，必须使用符合EIA 481 规格的料带。
而且，封带的剥离力基准必须高于0.1N(10gf)。

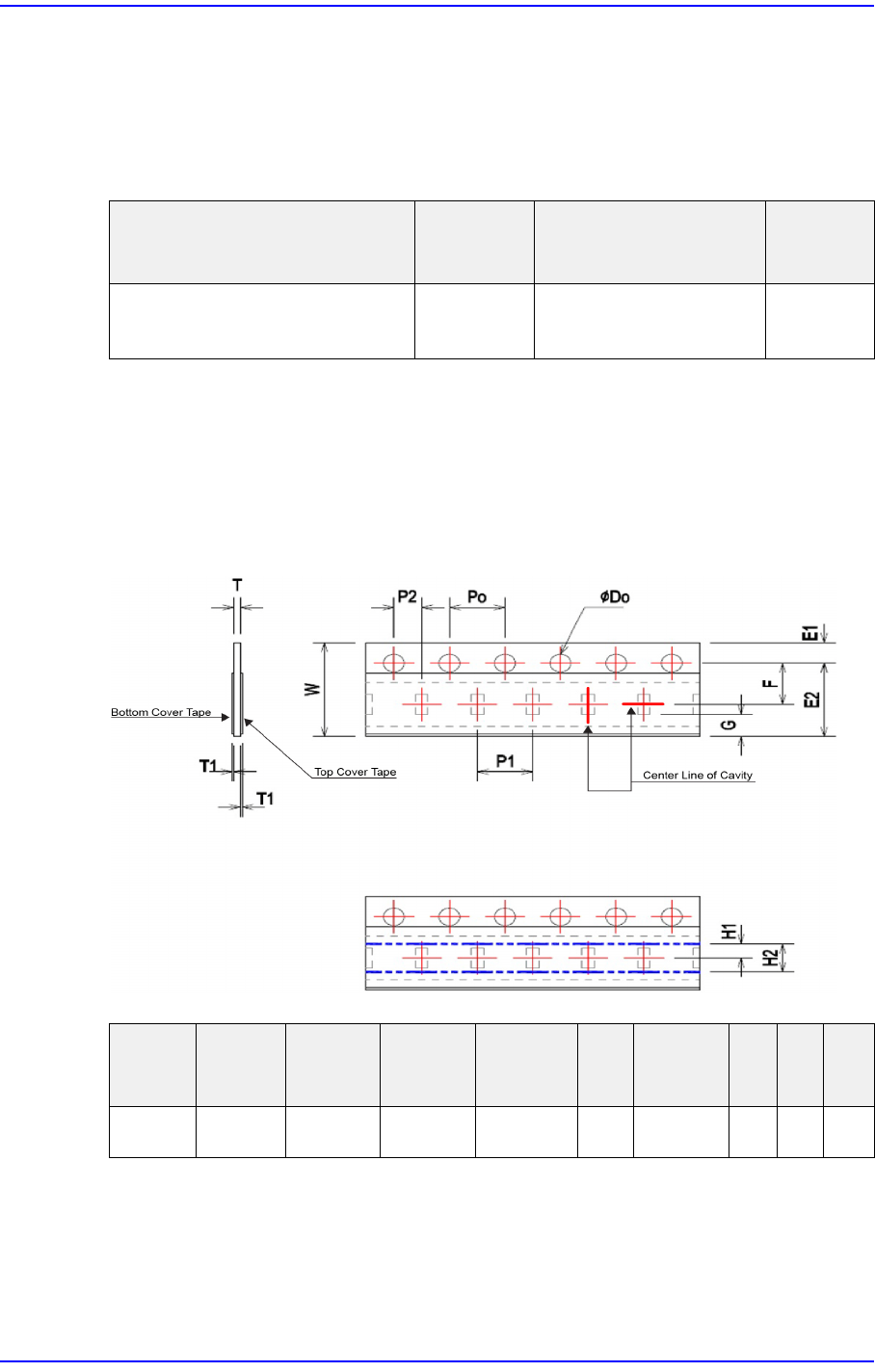

图
1.2 EIA-481 Punched
传送料带的规格
喂料器种类
带宽
(mm)
移送节距
(mm)
占有的插
槽数量
EXCEN Auto Loading Tape
Feeder
8 1 / 2 / 4 1
D0
P0 E1 P2
T1
G
Min
T
F H1 H2
1.5~1.6 4.0±0.1 1.75±0.1 2.0±0.05 MAX. 0.1
0.75 0.3 ~ 1.0 3.5 1.1 2.2
1-4
EXCEN Auto Loading Tape Feeder User Guide

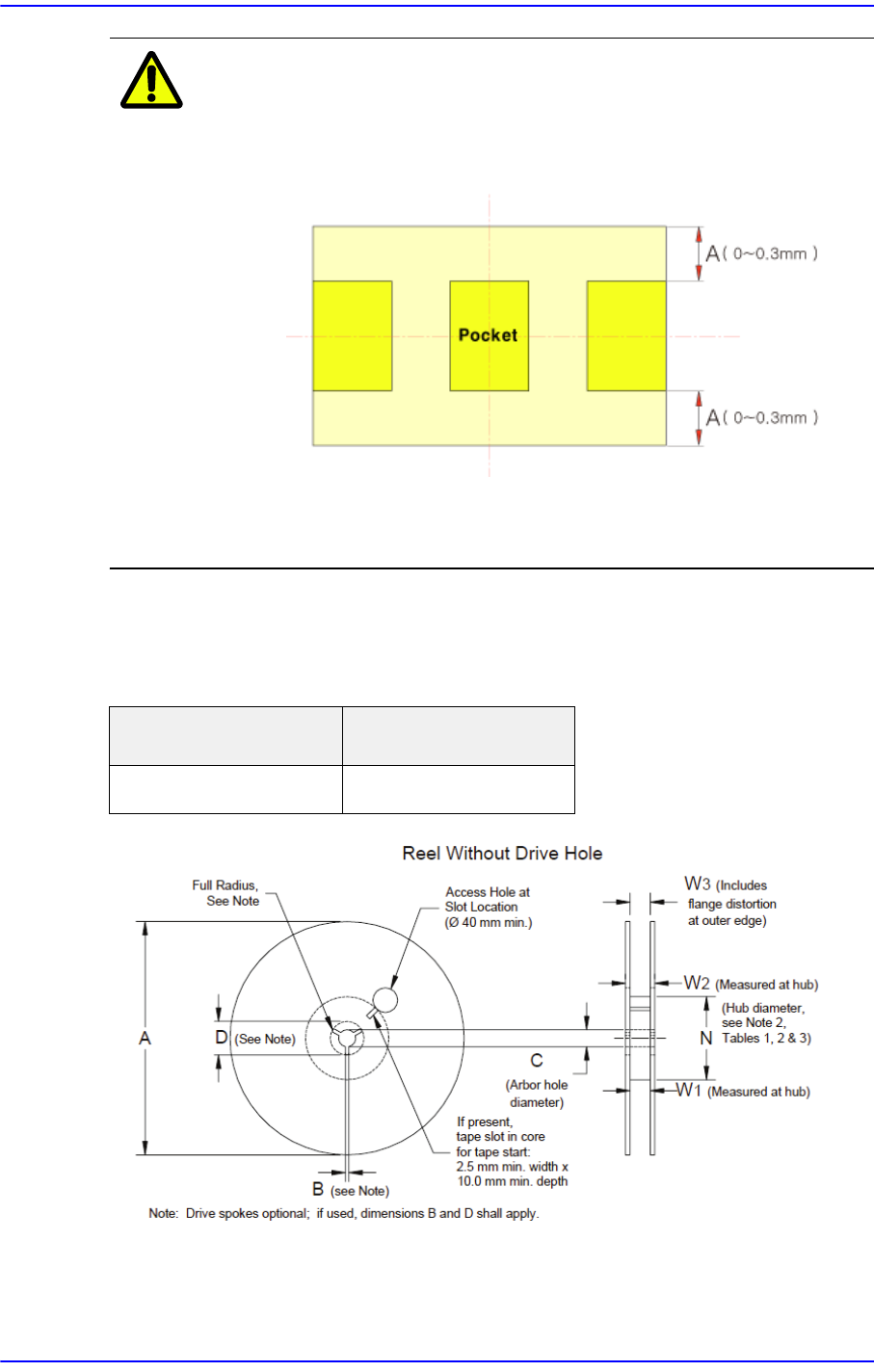

注 意 在下图中，A区间上有粘结物质时，无法从料带拆下封带(cover
tape)。
A区间表示元件料槽边缘的0.3mm之间的区间。
带式供料器所用料带的某些特性可能会导致元件供应与封带剥
离不顺利。这时候，请联系本公司的C/S。
1.2.3. Reel规格
表
1.2 Reel规格
卷轴直径 “A”(mm) 卷轴宽度 (mm)
A: ф178, ф330 W2: Max 14.4
1-5
Overview
注 意 由于传送料带与封带的特性，第一次装载料带时可能导致元件吸
取位置错误。先让几个元件通过后再吸取元件。
使用直径330mm的卷轴时，带式供料器可能无法正常供应元
件。
1.2.3.1. 料带条件
请使用长度为500mm以上的料带。否则，带式供料器无法自动接合料带。

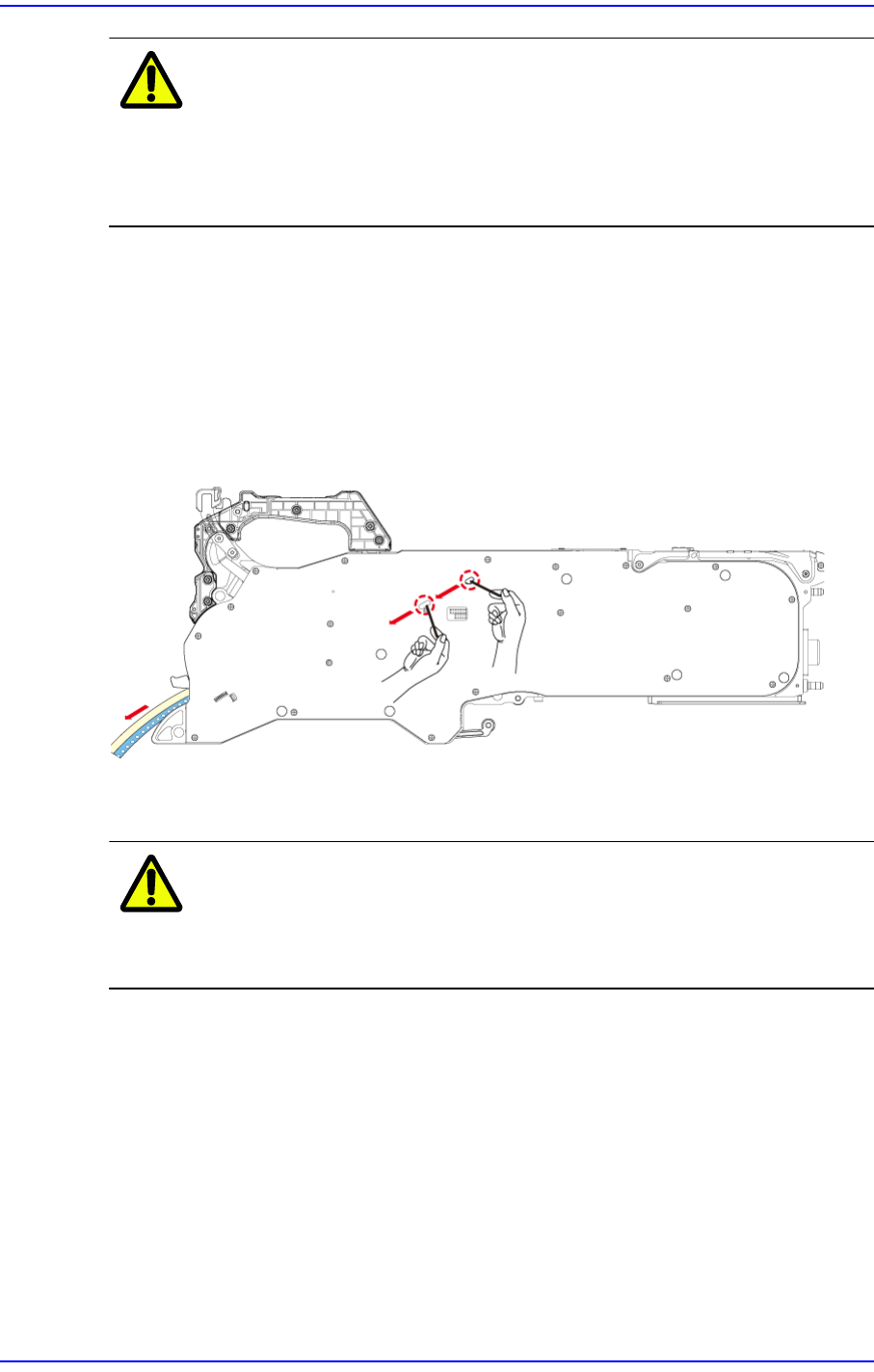

无法使用其长度小于500mm的料带进行接合时，请参考下面的图形排出料带。
注 意 把装载着可发生静电的元件的料带(Tape reel)安装到带式供料
器或者元件粘附在上封带的话，带式供料器在供应元件时可能会
导致元件损伤或破损。
