喂料器的操作
2.6.2. 确认LED状态
可以根据状态LED的颜色检查供料器的状态。供料器发生问题时，请予以解决，然
后按下原点(Home)键解除错误状态。

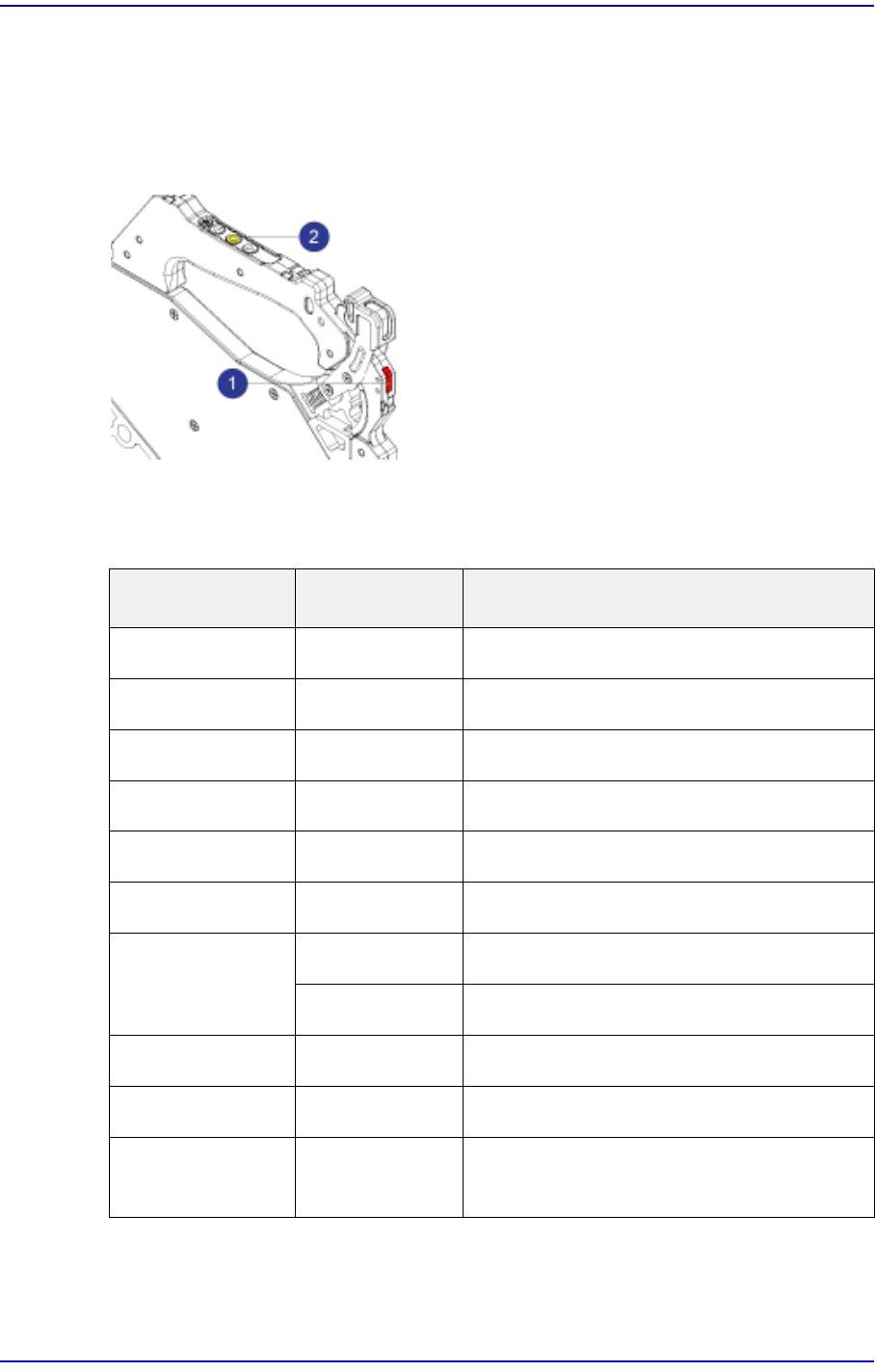

图
2.2
带式供料器状态
LED
及原点
(Home)
键
1:
状态
LED
2:
原点
(Home)
键
供料器状态
LED指示
状态说明
没有电源
Off
没有供应电源
正常(准备完毕) 绿色 正常状态 (准备完毕))
没有返回原点 蓝色 供料器返回原点前
插槽错误 绿色闪灭 无法识别插槽
卷轴不足 朱黄色闪灭2次 料带不足
Servo Error 红色 电机发生过负荷
Sensor Error 蓝色闪灭 没有元件时 - 元件检测传感器异常
蓝色闪灭2次 没有元件时 - 卷带孔检测传感器异常
Homing Error 红色闪灭 供料器返回原点时，原点识别不良
Feeding Error 红色闪灭2次 供料超时 - 供料不良
Splice Mode
朱黄色闪灭 检测到完成条形码扫描后的卷带连接 -
确认供料器后选择
2-18
EXCEN Auto Loading Tape Feeder User Guide
图

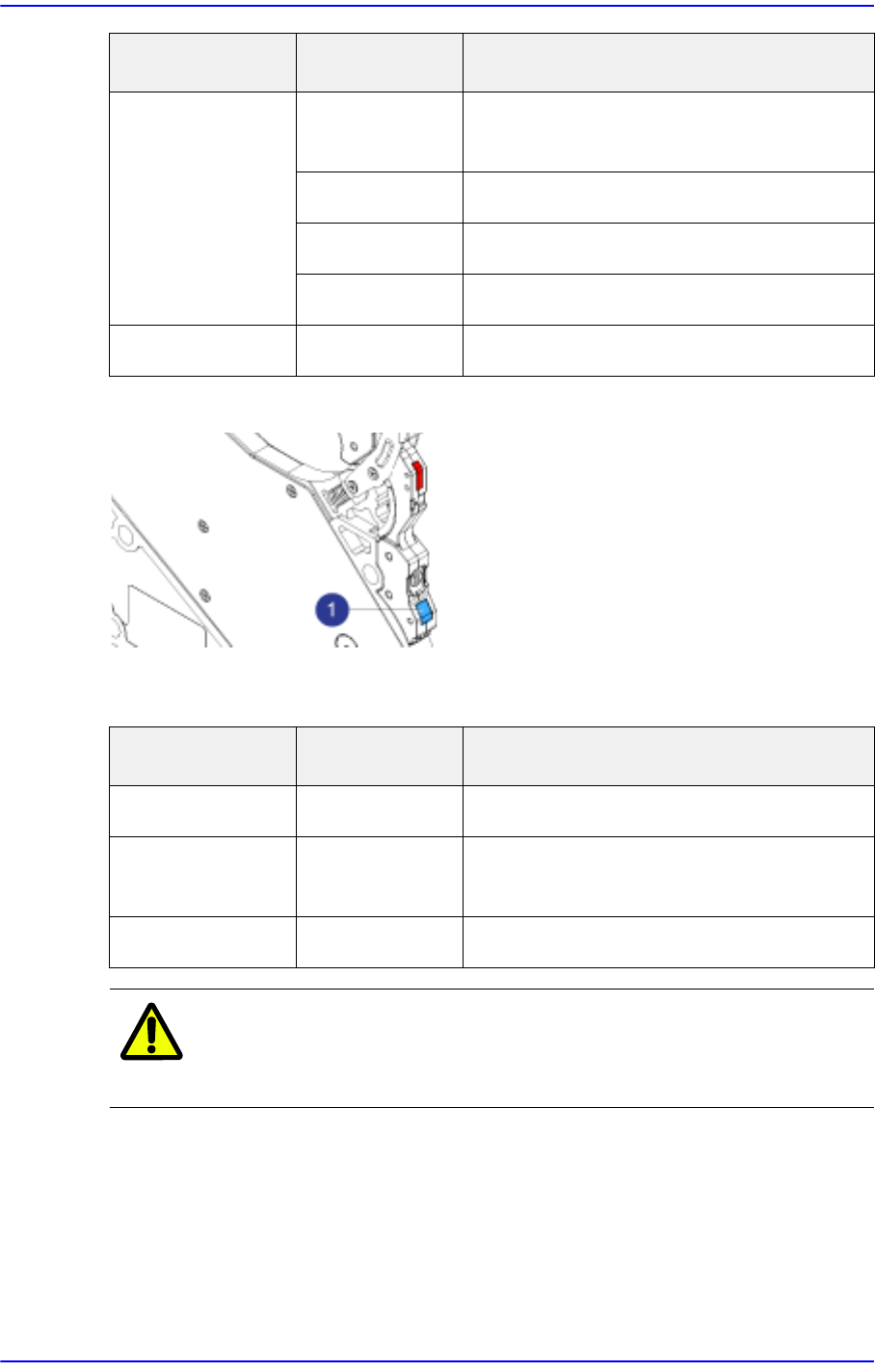

2.3
接合齿
LED
1:
接合齿
LED
注 意 擅自修改内部参数时，可能引起装置错误动作及元器件的破损。
对于擅自更改内部参数而发生的问题，本公司概不负责。
2.7. 设置移送间距
需要更改带式供料器的间距时，可以在贴片机的MMI上进行设置。
请参考Administrator's Guide手册。
Splicing Error
紫色 未确认 2nd卷带的条形码扫描 - 无法生
产
紫色闪灭 接合电机加载失败
紫色闪灭2次 无法把卷带移送到卷带孔检测传感器
白色 正在进行接合 - 卷带孔检测传感器异常
Splicing Warning
朱黄色 未确认 2nd卷带的条形码扫描 - 可生产
供料器状态
LED指示
状态说明
Not Tape Off
没有供应卷带 - 可以加载1st卷带
接合齿(准备完毕 ) 绿色闪灭 已经投入了第一个卷带 - 可以接合 2nd
卷带
正常 绿色 正常状态 (Ready) - 无法进一步接合
供料器状态
LED指示
状态说明
2-19
喂料器的操作
图
2.4
带式供料器的间距灯
1:
间距灯
间距灯的间距信息如下
间距灯
Info.
黄色
2mm, 2P
灭灯
4mm, 4P
