Auto-Loading-Feeder_User_Guide(Chi_Ver1.8).pdf - 第48页
2-20 EXCEN Auto Loading Tape Feeder User Guide 2.8. 料带卷轴的安装及清除 2.8.1. 料带卷轴的安装 把料带卷轴插入卷轴台车后安装到 带式供料器上。 卷轴的安装顺序如下。 图 2.5 在对接台车安装料带卷轴 1) 把需要接合的料 带插到目前装载的料带之上的上端 料带引入口。 2) 目前装载的料带 3) 需要接合的料带
2-19
喂料器的操作
图
2.4
带式供料器的间距灯
1:
间距灯
间距灯的间距信息如下
间距灯
Info.
黄色
2mm, 2P
灭灯
4mm, 4P
2-20
EXCEN Auto Loading Tape Feeder User Guide
2.8. 料带卷轴的安装及清除
2.8.1. 料带卷轴的安装
把料带卷轴插入卷轴台车后安装到带式供料器上。卷轴的安装顺序如下。

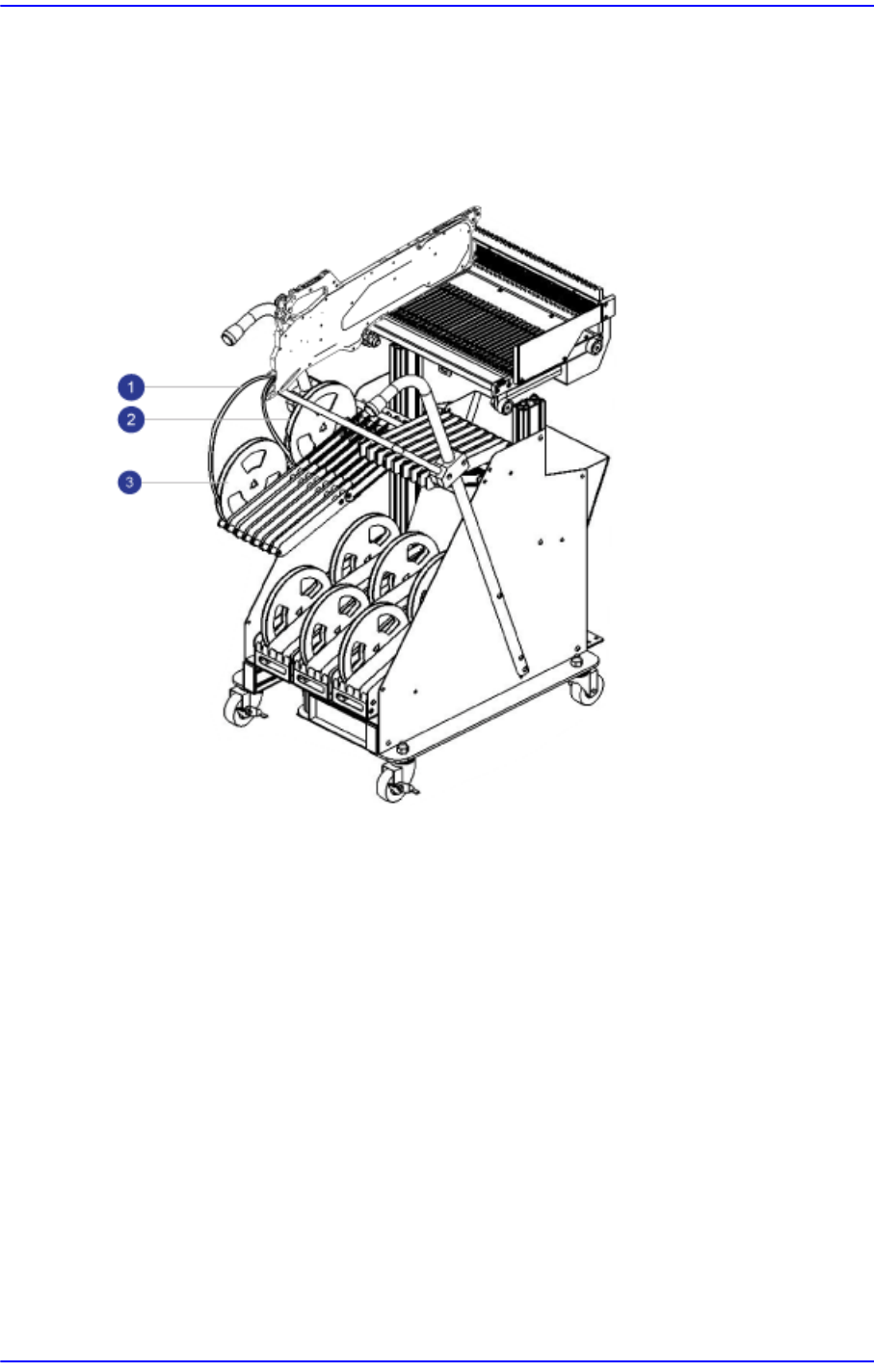

图
2.5
在对接台车安装料带卷轴
1) 把需要接合的料带插到目前装载的料带之上的上端料带引入口。
2) 目前装载的料带
3) 需要接合的料带
2-21
喂料器的操作

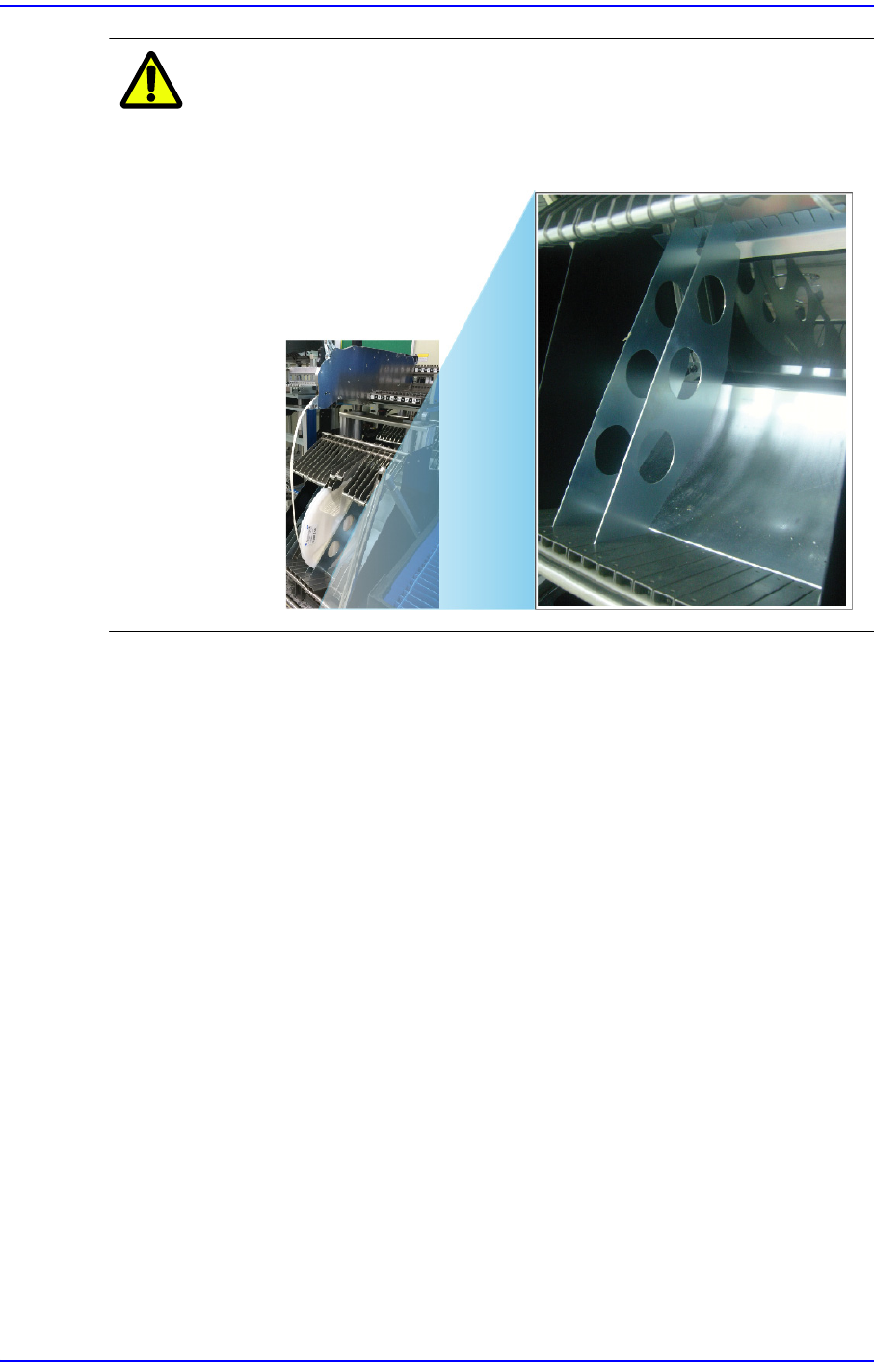

注 意 如果把大型料带卷轴插入卷轴台车(reel cart)后没有固定左右位
置， 可能会发生设备错误及料带供应不良。
使用大型料带卷轴时，必须在卷轴的两侧安装卷轴隔板。
2.8.2. 卷帶卷轴的清除
用完了料带的卷轴则在卷轴台车上清除
