1-8 EXCEN Auto Loading Tape Feeder User Guide 1.2.5. 元件的吸取点 为了在发生元件吸取错误时以肉眼 检查所供应的元件的吸取点是否正 确， 如下图所 示地在卷带导件上形成了槽。
1-7
Overview
1.2.4. 带式供料器的Z轴高度基准面
带式供料器的Z轴高度基准面是吸取位置的卷带底面 (主框架的上面)。
因此，吸取位置的Z轴高度会根据元件大小及传送料带的厚度而不同。
1) 卷带
2) 元器件
3) 料带导件
4) 机架
图
1.3
基准面与
Z
值的变化
1-8
EXCEN Auto Loading Tape Feeder User Guide

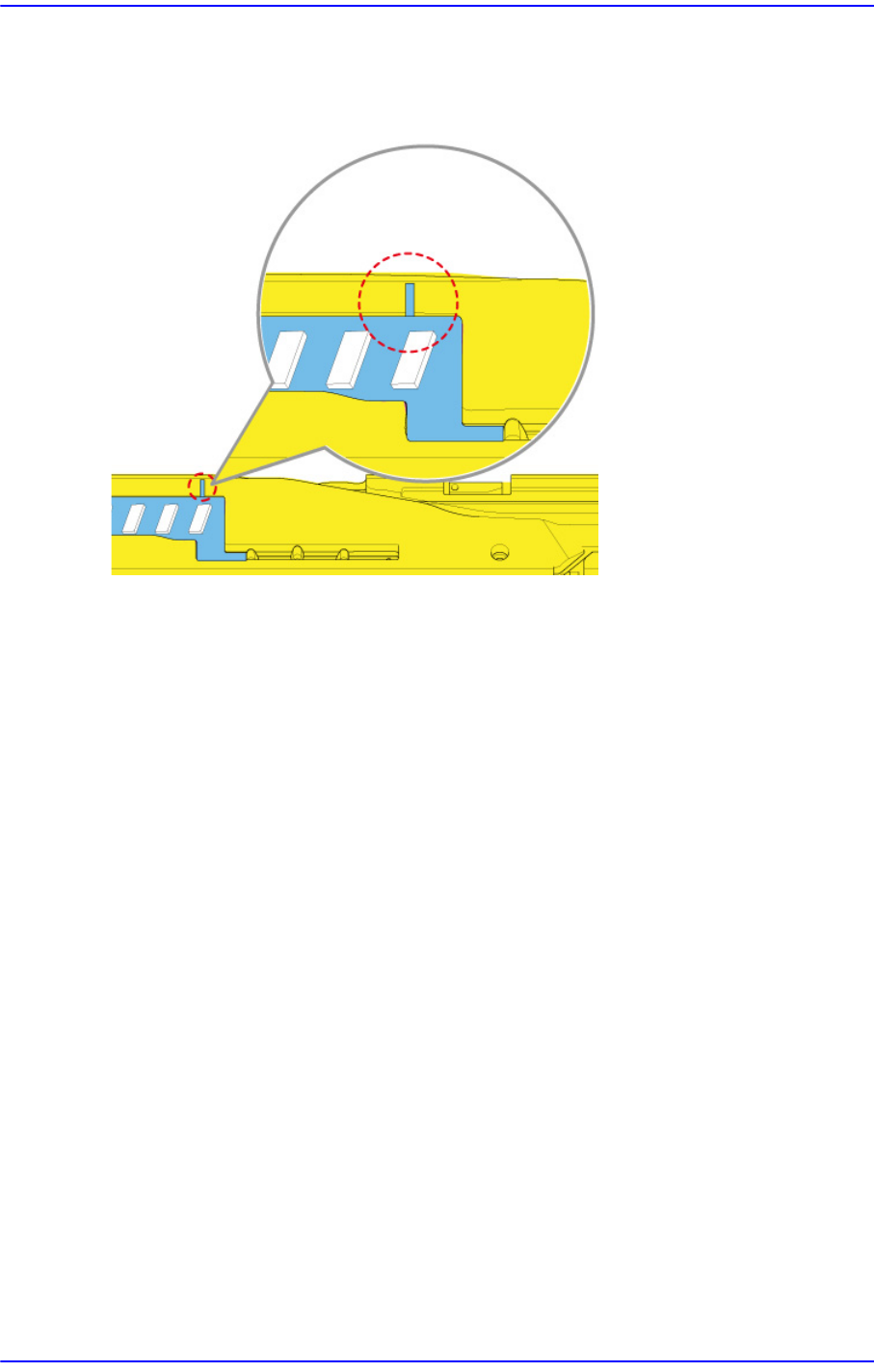

1.2.5. 元件的吸取点
为了在发生元件吸取错误时以肉眼检查所供应的元件的吸取点是否正确，如下图所
示地在卷带导件上形成了槽。
2-1
喂料器的操作
第2章. 喂料器的操作
2.1. 安装供卷带料器之前的注意事项
注 意 把带式供料器安装在供料器底座时，如果认为夹持杆松弛则检查
夹具连杆是否变形。如果变形则更换该零件。
检查带式供料器上是否存在着因为螺丝被拧开而松弛的部位，如
果松弛则使用相应工具将其牢靠地固定住。
检查料带导件的刮刀是否变形损伤。如果有问题则更换料带导
件。
如果索引、加载、接合齿轮上出现异常噪音，则检查电源与料带
是否不良。如果继续发生同样的现象则联系 C/S。
2.1.1. 检查料带导件的功能
2.1.1.1. 料带导件变形
以肉眼观察料带导件和料带锁定器是否变形。
注 意 如果料带导件的刮刀发生变形，可能会发生元件供应问题。
