2-7
喂料器的操作
2.2.2. 供料器的安装步骤
接驳台的各插槽被赋予了固有的插槽编号。安装带式供料器之前，确认安装该带式
供料器的插槽号码。
把带式供料器安装到接驳台的方法如下。

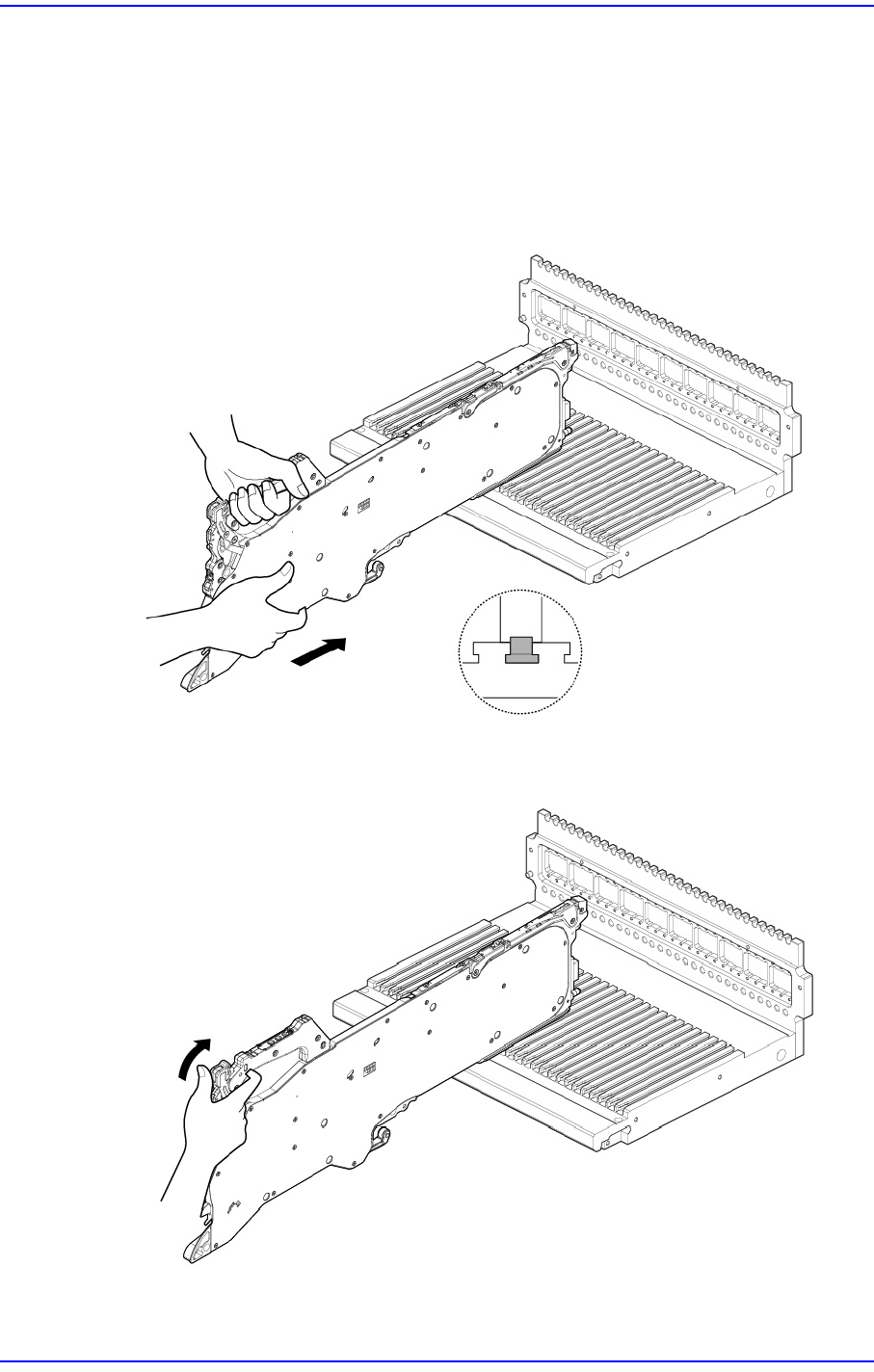

1) 如下图所示，抓住带式供料器后把带式供料器慢慢地推入，直到带式供料器的
安装用导件与对接台车的垂直板抵接为止。
2) 如下图所示，把带式供料器的夹持杆向前推后把带式供料器完全固定在对接台
车。
2-8
EXCEN Auto Loading Tape Feeder User Guide

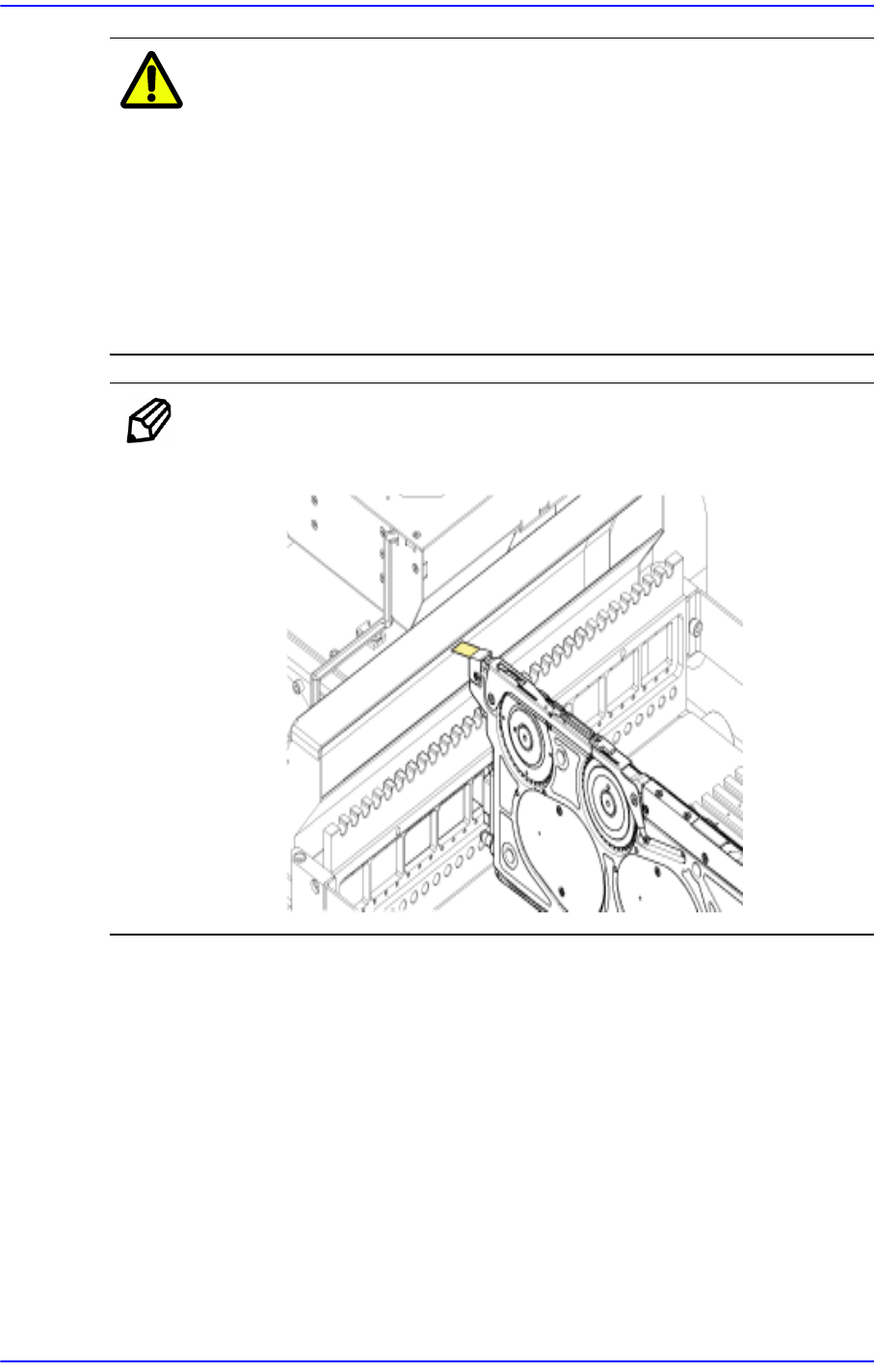

注 意 一边推动夹持杆一边把供料器固定在对接台车时，如果夹持杆
的动作不顺畅而滞涩，则必须检查对接台车的插槽与带式供
料器之间是否有异物。唯有在没有异常时，才能把带式供料
器固定在对接台车。
安装带式供料器时，注意避免料带被夹在对接台车等处并且让
料带位于料带切刀的引入口。
把带式供料器安装到供料器底座时，请注意避免带式供料器受
到冲击。否则，可能会发生元件供应错误。
便 笺 把安装可带式供料器的对接台车对接到设备后，料带应该如下所
示地位于料带切刀的引入口。
2-9
喂料器的操作
2.3. 自动加载磁带

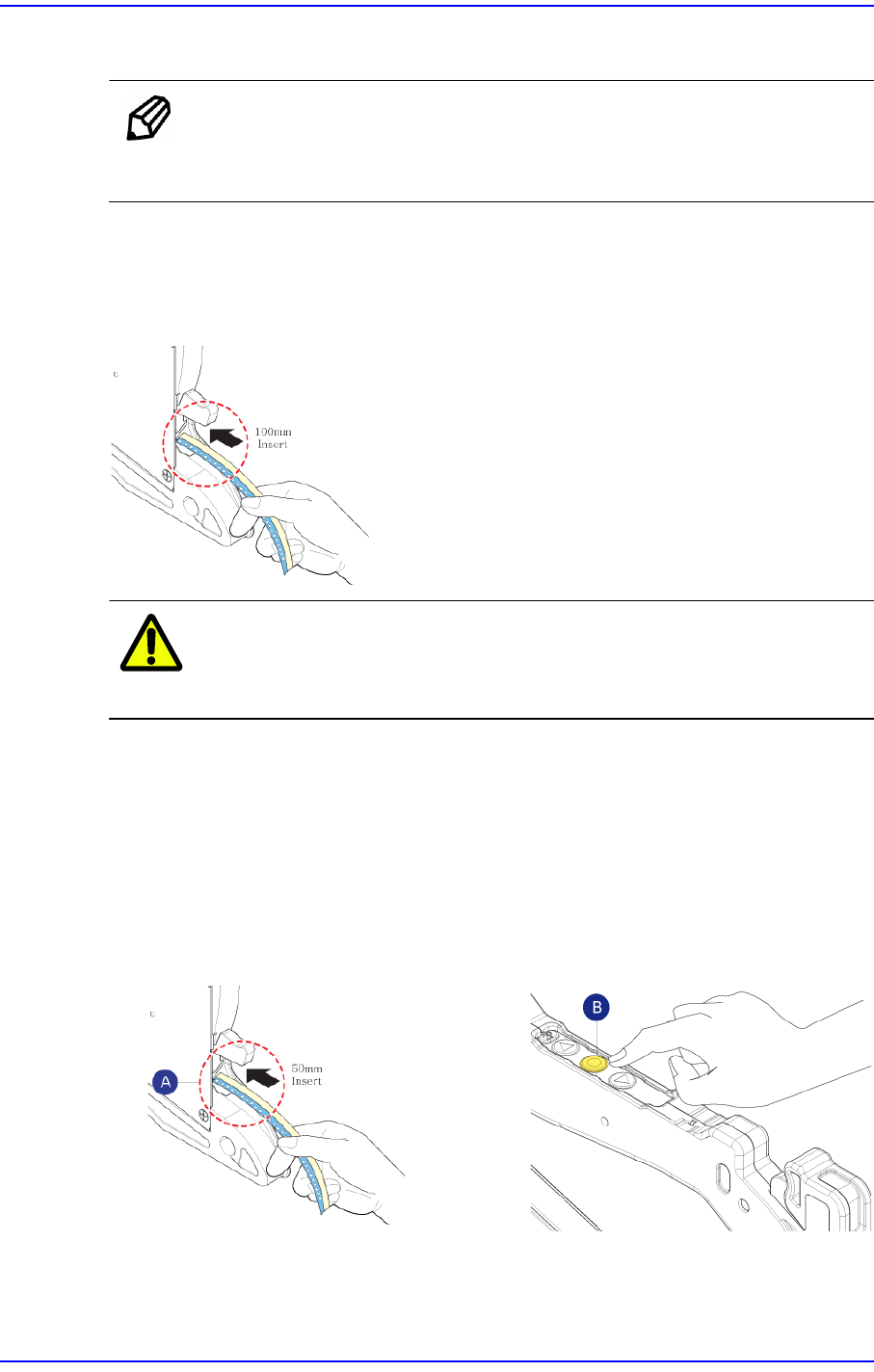

便 笺 在带式供料器第一次加载料带或接合料带时，为了在设备上设置
Y轴精度而把料带前端拉出24mm左右( 以2mm间距为基准)。
2.3.1. Loading Tape - 1st (General)
把卷带插入上端卷带引入口 100mm左右，卷带就会自动加载到带式供料器。
注 意 把卷带快速插入带式供料器时，不会自动加载卷带。请慢慢插
入。
2.3.2. Loading Tape - 1st (灵活的类型 )
把容易弯曲的卷带加载到供料器的顺序如下。
1) 把卷带插入上端卷带引入口 50mm左右。
2) 按下原点按钮后移送卷带以便让元件到达吸取位置。
3) 按下带式供料器手柄的接合按钮后加载料带。
A:
磁带入口
B:
原点
(Home)
键
