2-5 喂料器的操作 2.1.3.2. 切断料带 请利用剪刀切断传送料带 Hole 的中央。 务必注意避免同时切断元件。 1) 在拉伸成型治具 (forming jig) 把带式供料 器插到底。 2) 用手用力压住拉伸成型治具的上面 与下面。 3) 确认 Ta p e 前端变形后的形状 注 意 确认上封带与下封带是否粘结。 如果上封带 与下封带没有粘结则 重新剪断料带。 如果以折叠或扭曲料带等方式把 料带擅自加以变形， 将会发生料 带不…
2-4
EXCEN Auto Loading Tape Feeder User Guide
注 意 务必注意避免同时切断元件。
把元件也一起剪掉时，剪刀的刀刃会受损。
使用刀刃受损的剪刀剪切料带时，料带的切断面会变形而发生封
带剥离不良。
把不良卷带供应给供料器时，卷带导件的刮刀(scraper)可能会
损伤并导致元件供应出现问题。
2.1.3. 料带变形

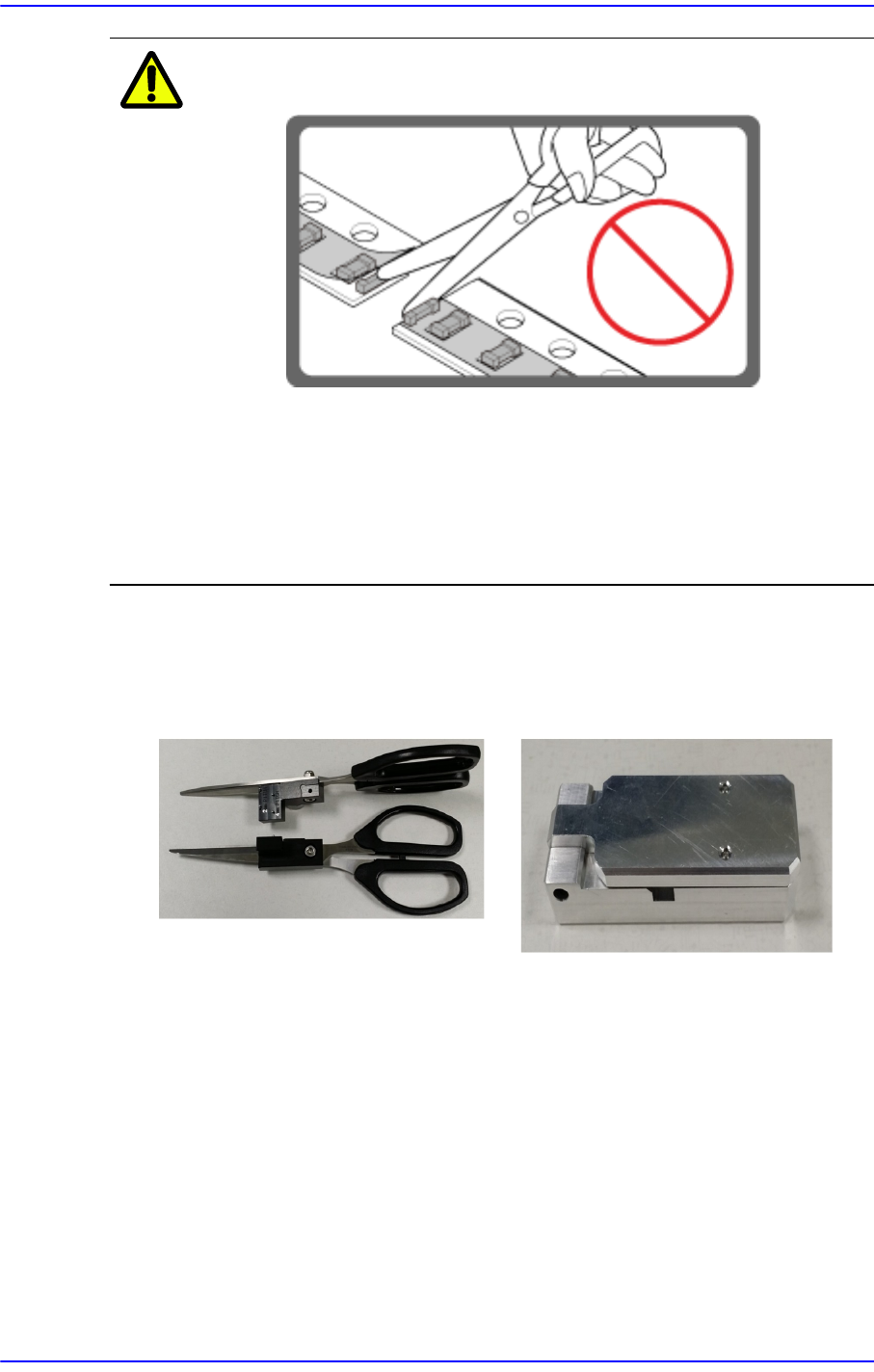

2.1.3.1. 作业用工具
只有剪刀 接合(Splicing)用治具
2-5
喂料器的操作
2.1.3.2. 切断料带
请利用剪刀切断传送料带 Hole的中央。
务必注意避免同时切断元件。

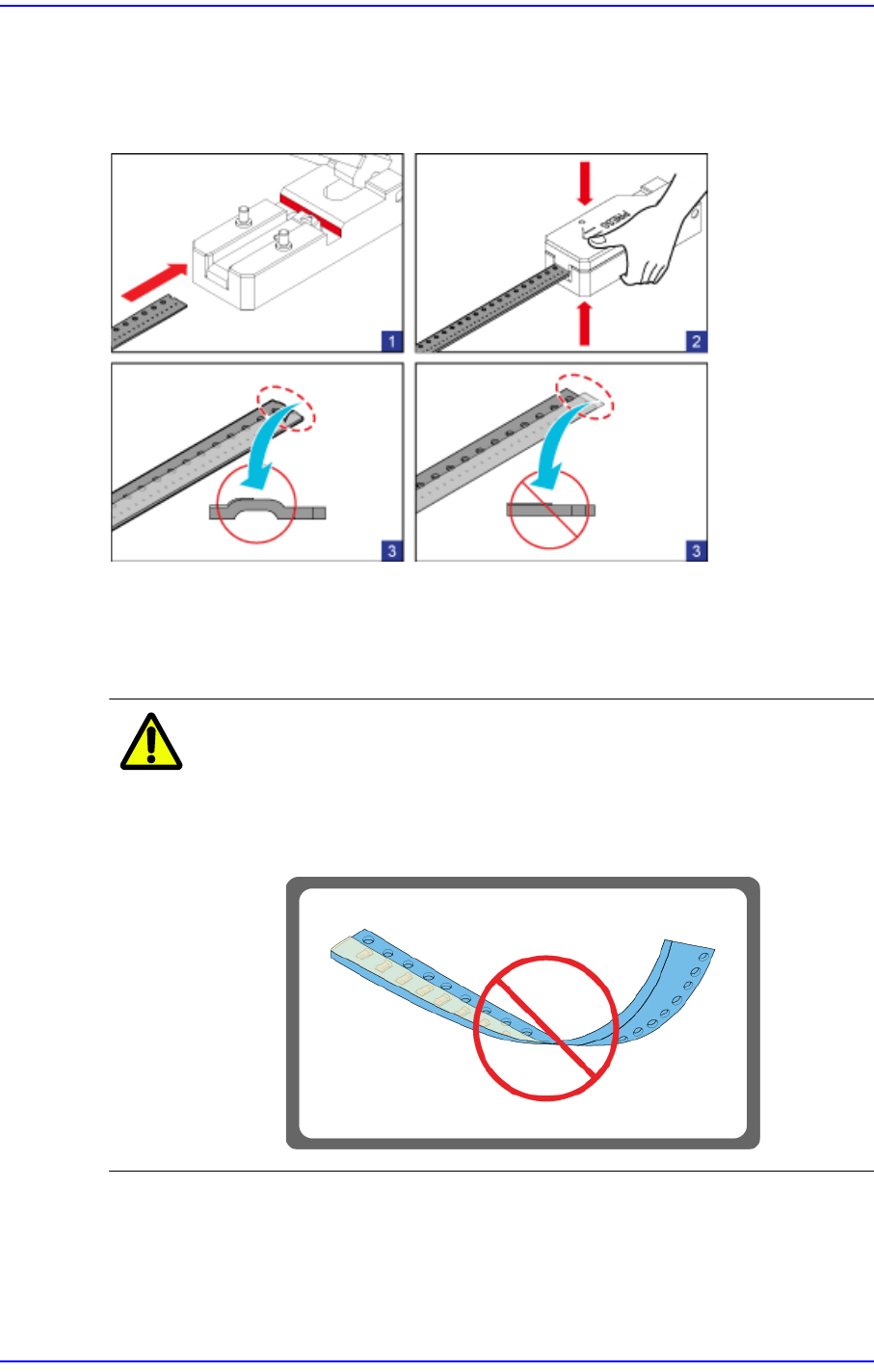

1) 在拉伸成型治具(forming jig)把带式供料器插到底。
2) 用手用力压住拉伸成型治具的上面与下面。
3) 确认Tape 前端变形后的形状
注 意 确认上封带与下封带是否粘结。如果上封带与下封带没有粘结则
重新剪断料带。
如果以折叠或扭曲料带等方式把料带擅自加以变形，将会发生料
带不良。
2-6
EXCEN Auto Loading Tape Feeder User Guide
2.2. 安装
2.2.1. 安装供料器之前的注意事项

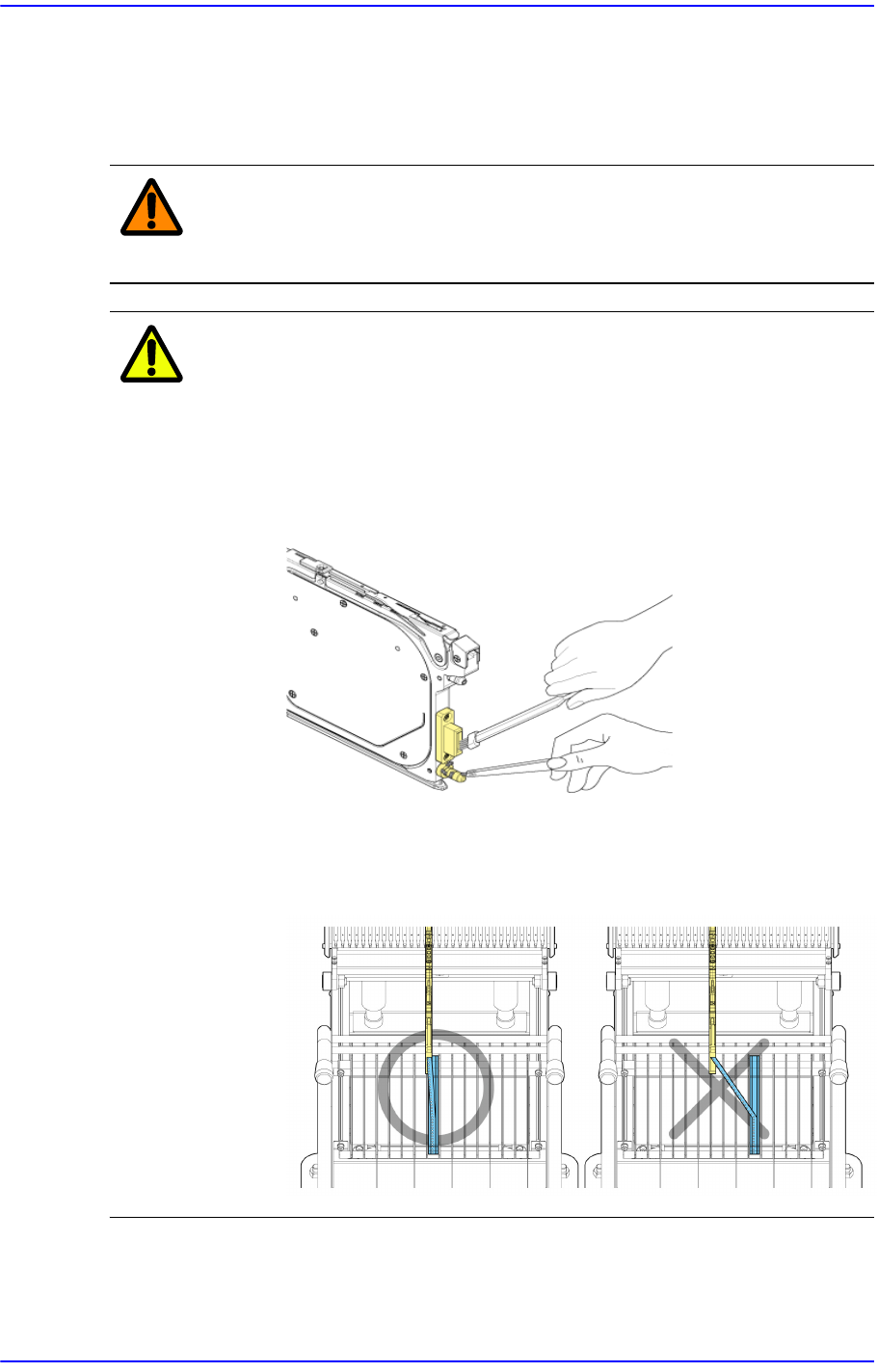

在对接台车上安装带式供料器之前，请确认下列事项。
警 告 安装带式供料器时需要确认设备的状态是否是“IDLE”。否则，使
用者可能会受到重伤。
注 意 带式供料器较重，请用两手抓住带式供料器的手柄与安装用导
件后搬运。
安装带式供料器时，请注意避免衣角等处被夹在带式供料器与
对接台车之间。
定位凸缘(location flange)与接口连接器上不能有杂质。
在对接台车上把带式供料器和料带卷轴安装在同一插槽。如发
生一个插槽以上的差异，会因为料带卷轴的排列状态不良而
在传送元件时给予负荷并导致错误。
