3-3 维修与维护 图 3.2 调整 Auto Loading 带式供料器的偏心销 注 意 这偏心位置销在产品出厂时被设 置原点后予以固定， 本公司不建 议使用者擅自调整。 3.1.3. 料带导件 如果在料带与料带导件之间的接 触面、 乙烯膜窄槽部存在着芯片之类的杂质， 则利 用空气枪与软刷清除。 图 3.3 清除料带导件上的杂质
3-2
EXCEN Auto Loading Tape Feeder User Guide
3.1.1. 式供的维护事项
如果擅自拆下供应0603 之类微芯片的带式供料器的盖子，可能会因为微芯片之类异
物的流入而发生问题，如果润滑脂沾到链轮齿与传感器等处可能会出现带式供料器
无法正常动作的情形。

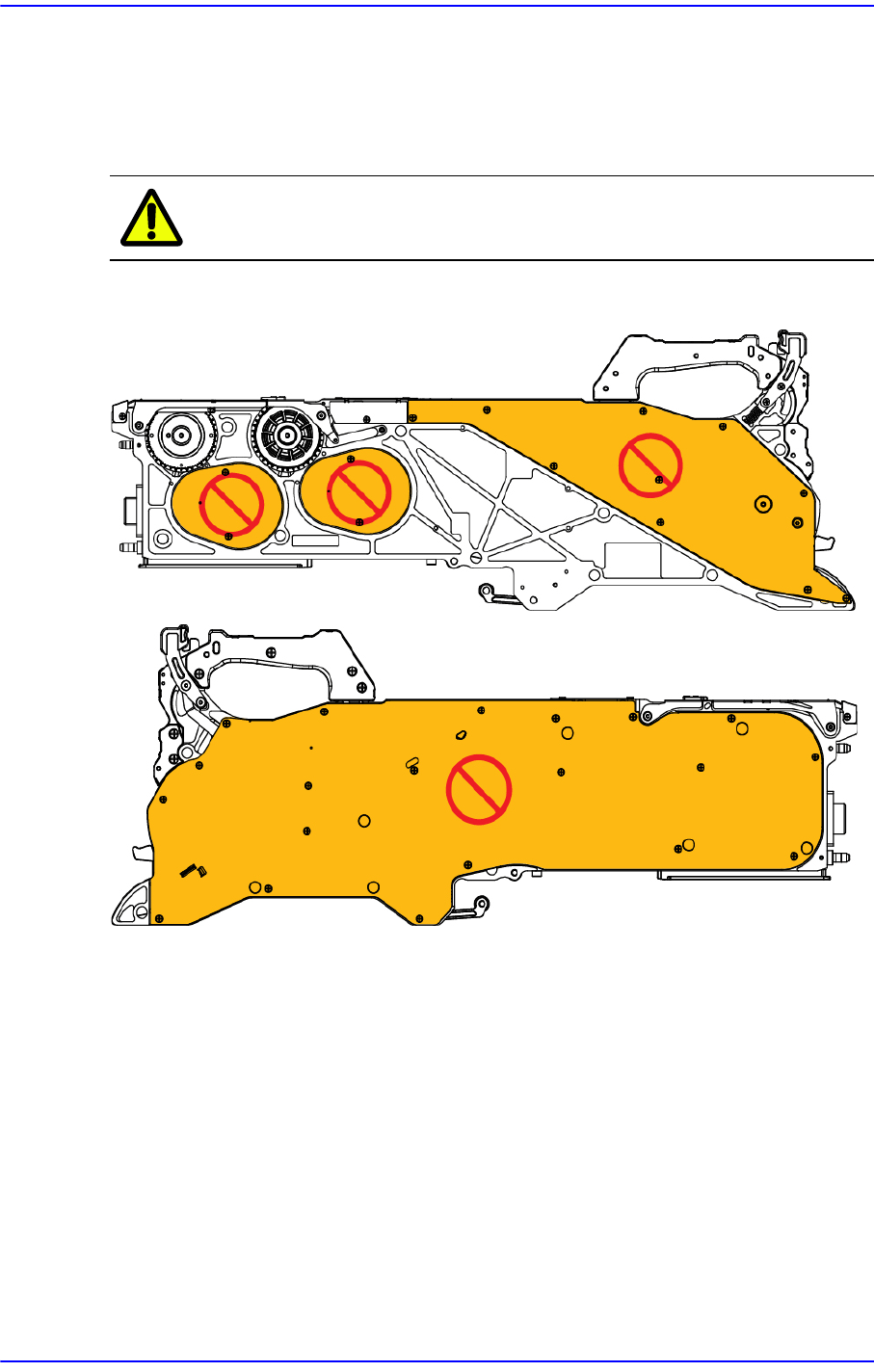

注 意 不要打开下图标记部位的护盖。
图
3.1 Auto Loading
供料器
3.1.2. 调整偏心销
带式供料器的位置销中的一个是偏心销，旋转该偏心销时，将按照元器件移送方向
的垂直方向(X方向)改变元器件的位置。需要进行调整时，在可以准确地测量X方
向偏差值得环境下，利用经过本公司所供应的主(Master)供料器校正的校正治具后
使用。
如下图所示，解开供料器正面的偏心销固定用紧定螺钉后，一边左右旋转偏心销一
边调整偏心销的位置。位置调整完毕后，把松弛的紧定螺钉重新紧固。
3-3
维修与维护

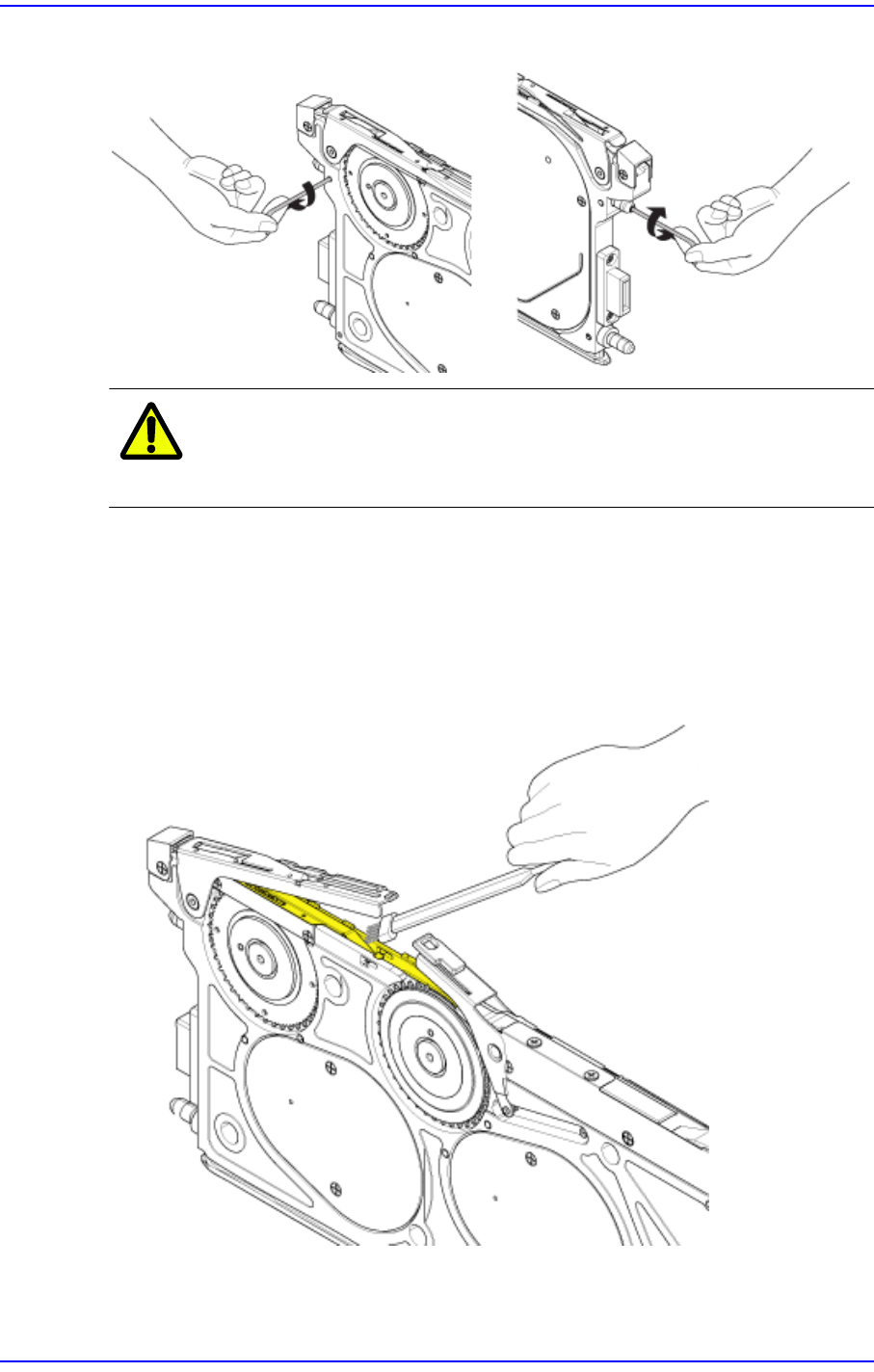

图
3.2
调整
Auto Loading
带式供料器的偏心销
注 意 这偏心位置销在产品出厂时被设置原点后予以固定，本公司不建
议使用者擅自调整。
3.1.3. 料带导件
如果在料带与料带导件之间的接触面、乙烯膜窄槽部存在着芯片之类的杂质，则利
用空气枪与软刷清除。
图
3.3
清除料带导件上的杂质
3-4
EXCEN Auto Loading Tape Feeder User Guide
注 意 注意避免链轮及料带导件沾上滑脂。
随时保持清洁以避免元件吸附位置周围出现杂质。
3.1.4.弹簧
3.1.4.1. 料带导件弹簧
如果无法轻轻地抬起料带导件，则检查下列事项后采取措施。
料带导件弹簧脱离
[措施]: 弹簧脱离时，重新连接到原来位置
料带导件弹簧污染
[措施]: 弹簧沾上异物时清除
料带导件变形
[措施]: 如果料带导件变形，则联系本公司的C/S

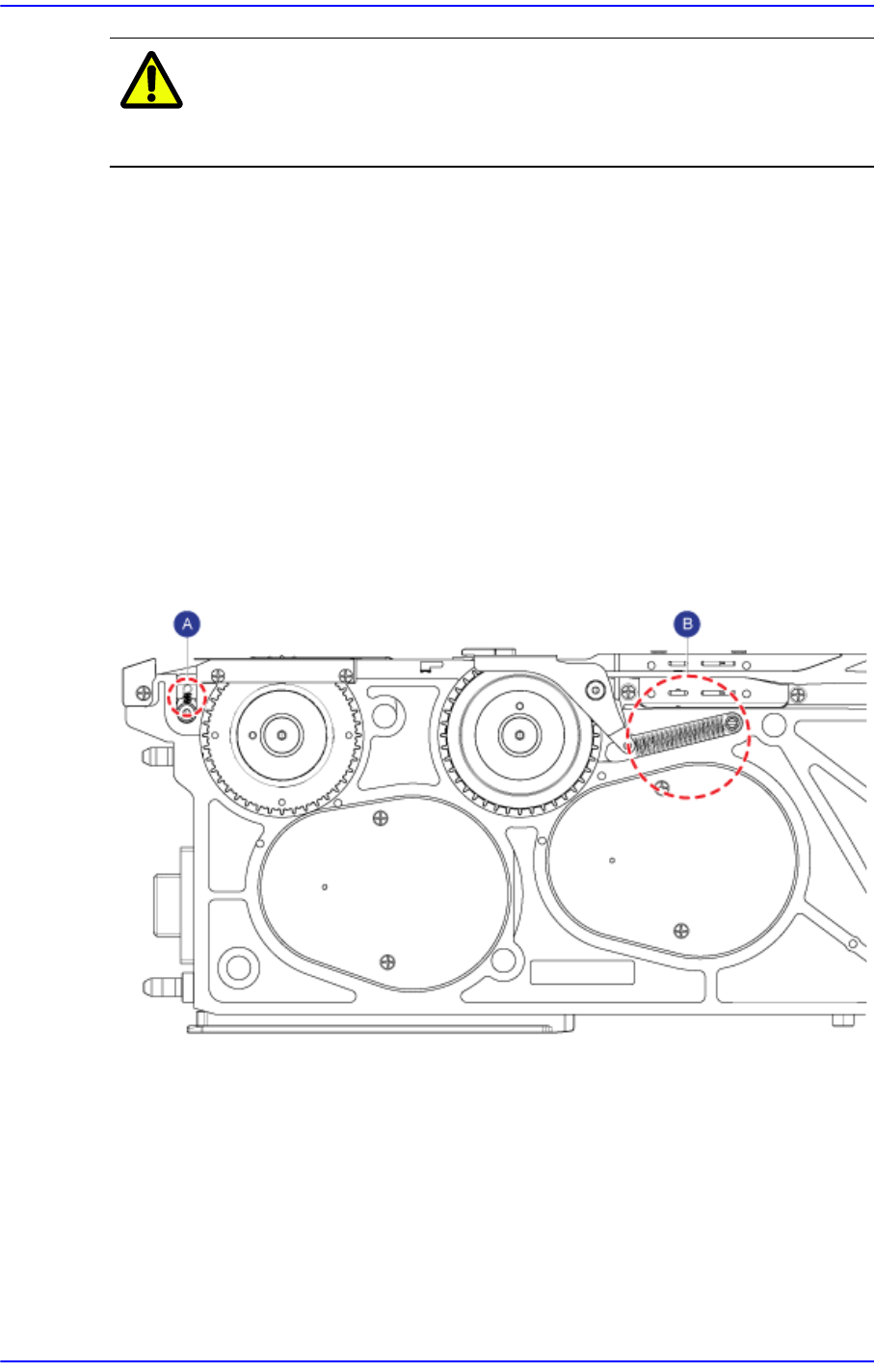

A: Locking Spring
B:
料带导件弹簧
3.1.4.2. 料带推件
料带推件(Tape Pusher)弹簧的脱离
[措施]: 如果弹簧脱离，则重新连接到原来位置。
料带推件(Tape Pusher)弹簧的污染
