Overview
注 意 由于传送料带与封带的特性，第一次装载料带时可能导致元件吸
取位置错误。先让几个元件通过后再吸取元件。
使用直径330mm的卷轴时，带式供料器可能无法正常供应元
件。
1.2.3.1. 料带条件
请使用长度为500mm以上的料带。否则，带式供料器无法自动接合料带。
无法使用其长度小于500mm的料带进行接合时，请参考下面的图形排出料带。
注 意 把装载着可发生静电的元件的料带(Tape reel)安装到带式供料
器或者元件粘附在上封带的话，带式供料器在供应元件时可能会
导致元件损伤或破损。
1-6
EXCEN Auto Loading Tape Feeder User Guide
1.2.3.2. 元件自动感应条件
料带前端被加载到带式供料器时，无法在供料器上感应元件的条件如下。

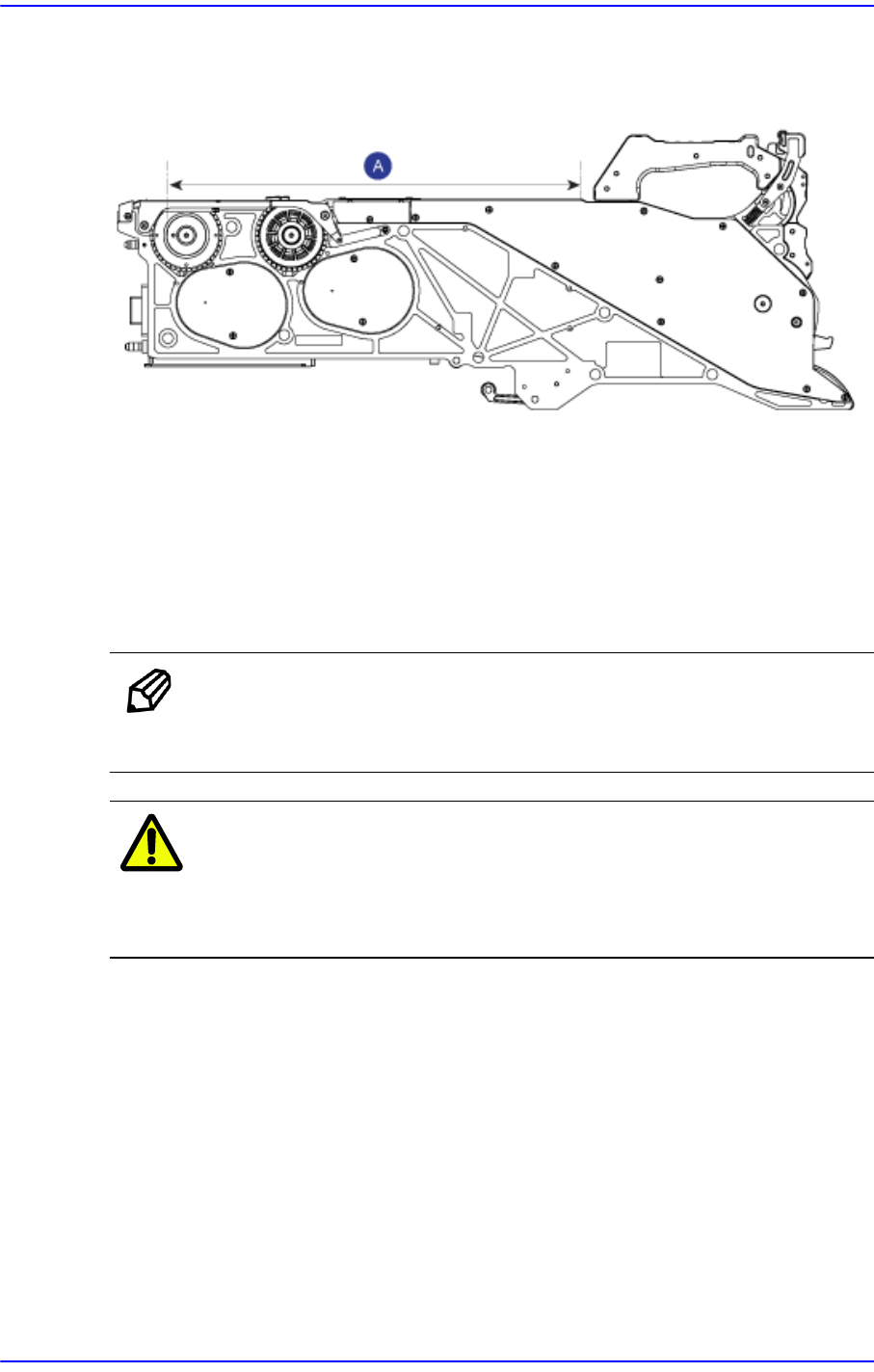

A：为了感应元件而需要的料带条件
2mm间距：在上图中，相当于A区间的传送料带的元件为110个以下时 (带的长度
约等于或小于230mm)
4mm间距：在上图中，相当于A 区间的传送料带的元件为75个以下时 (带的长度
约等于或小于310mm)
果在带式供料器上连续地无法感应 12个以上的元件，则自动排放料带。
便 笺 由于带式供料器具有元件检测传感器，因此如果料带料槽上没有
元件就会尽快排放料带。
注 意 没有元件的区段不得超过500mm。否则，将在自动排放过程中
停止排放功能。
卷轴上有异物时，自动排放功能可能无法正常动作。
1-7
Overview

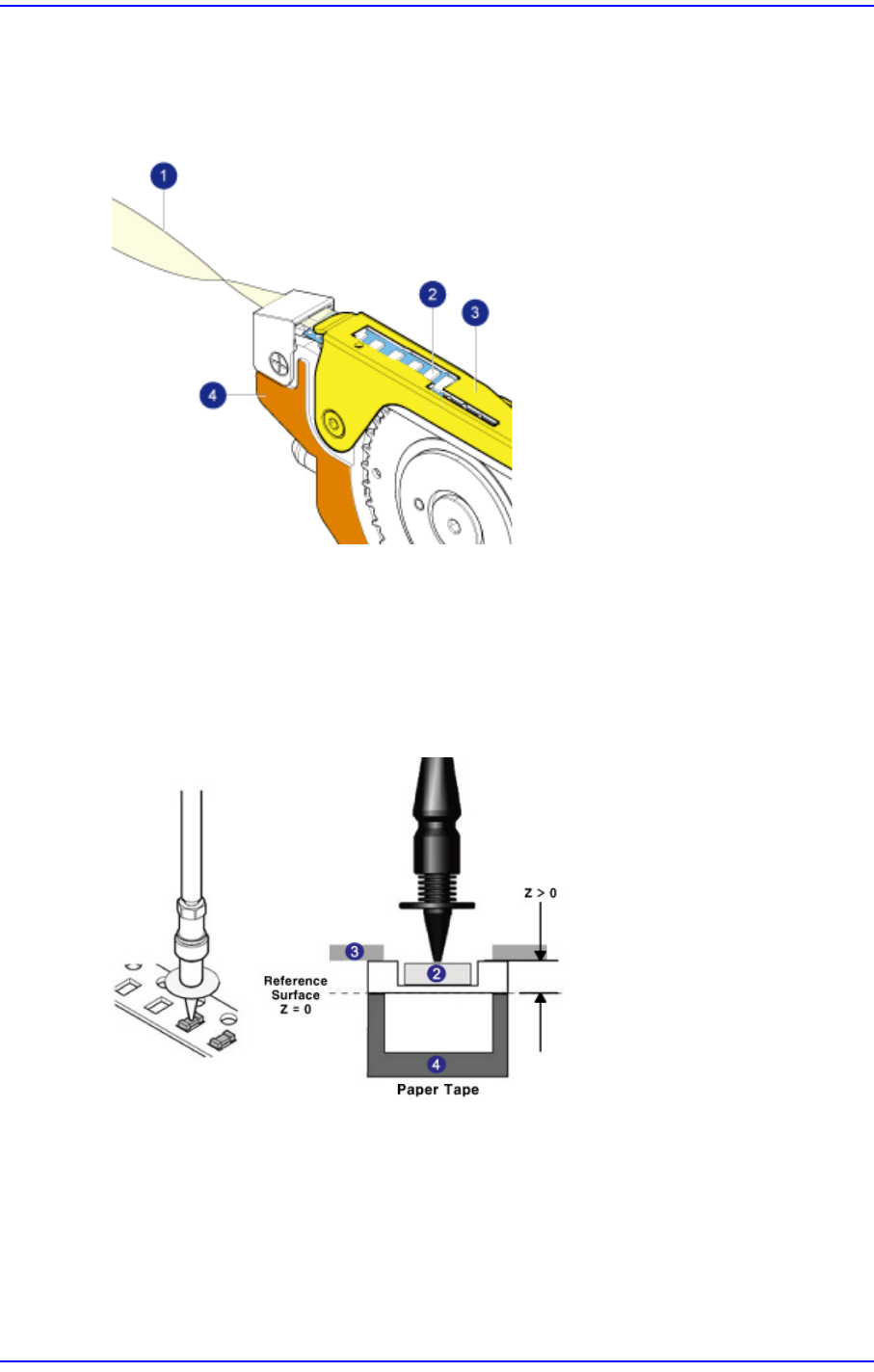

1.2.4. 带式供料器的Z轴高度基准面
带式供料器的Z轴高度基准面是吸取位置的卷带底面 (主框架的上面)。
因此，吸取位置的Z轴高度会根据元件大小及传送料带的厚度而不同。
1) 卷带
2) 元器件
3) 料带导件
4) 机架
图
1.3
基准面与
Z
值的变化
