2-10 EXCEN Auto Loading Tape Feeder User Guide 2.3.3. Splicing Tape (General) 手柄后面的 LED 以绿色闪烁时可以 接合卷带。 卷带接合方法如下。 1) 按压 Ta p e P u s h e r 后移 动到目前加载的料带的下端引入口 。 2) 把需要连接的卷 带插入上端卷带引入口 100mm 左右就会 自动接合。 便 笺 具有能够感应第一个料带与 需要接合的…
2-9
喂料器的操作
2.3. 自动加载磁带
便 笺 在带式供料器第一次加载料带或接合料带时，为了在设备上设置
Y轴精度而把料带前端拉出24mm左右( 以2mm间距为基准)。
2.3.1. Loading Tape - 1st (General)
把卷带插入上端卷带引入口 100mm左右，卷带就会自动加载到带式供料器。
注 意 把卷带快速插入带式供料器时，不会自动加载卷带。请慢慢插
入。
2.3.2. Loading Tape - 1st (灵活的类型 )
把容易弯曲的卷带加载到供料器的顺序如下。
1) 把卷带插入上端卷带引入口 50mm左右。
2) 按下原点按钮后移送卷带以便让元件到达吸取位置。
3) 按下带式供料器手柄的接合按钮后加载料带。
A:
磁带入口
B:
原点
(Home)
键
2-10
EXCEN Auto Loading Tape Feeder User Guide

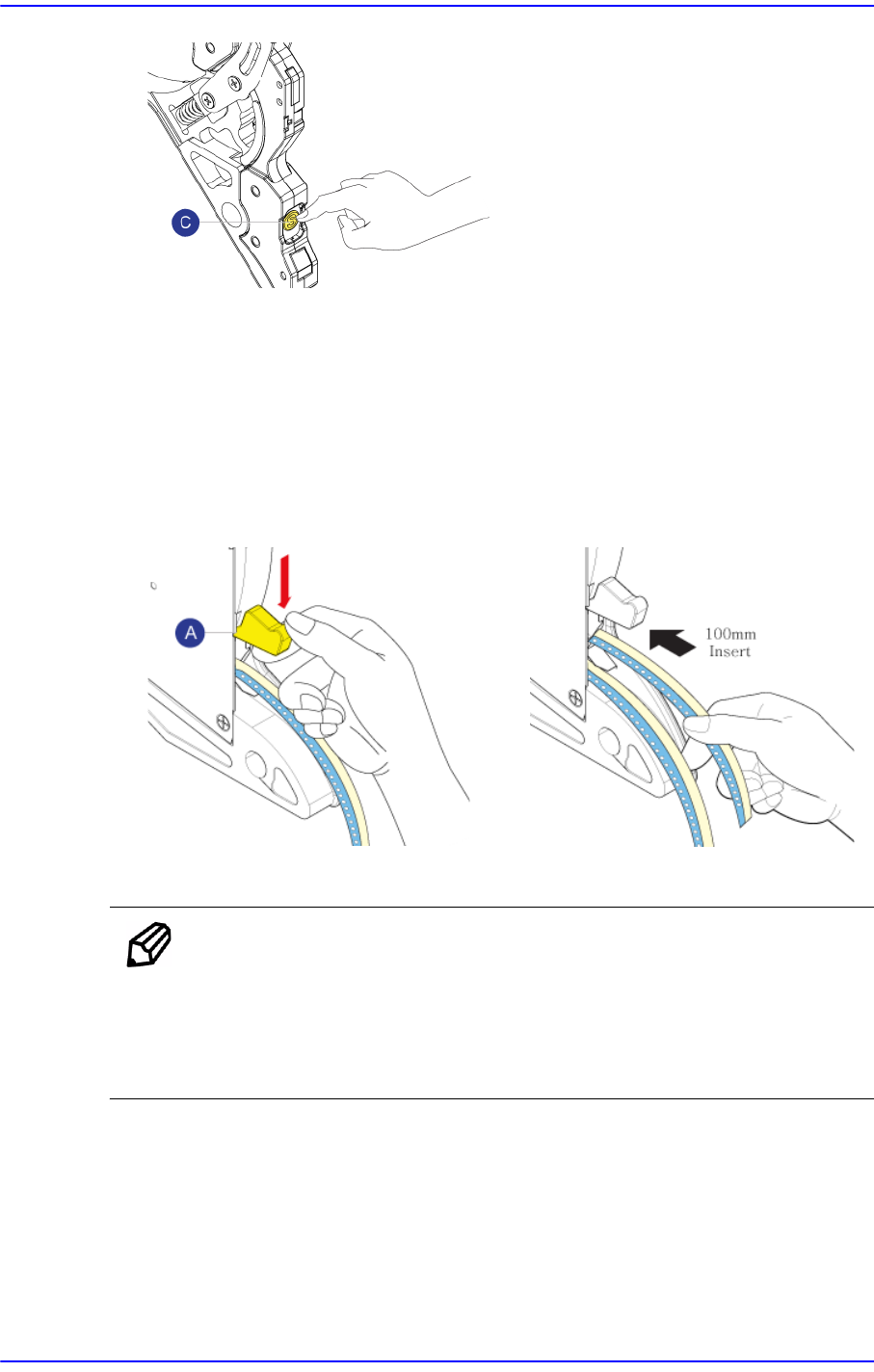

2.3.3. Splicing Tape (General)
手柄后面的LED以绿色闪烁时可以接合卷带。卷带接合方法如下。
1) 按压Tape Pusher 后移动到目前加载的料带的下端引入口。
2) 把需要连接的卷带插入上端卷带引入口100mm左右就会自动接合。
便 笺 具有能够感应第一个料带与需要接合的第二个料带的两个卷轴
感应传感器。
接合失败时，LED以3种方式亮灯。详细事项参考 “第2章. 确认
LED状态”。
C:
接合齿
(Splicing)
键
A:
料带推杆
2-11
喂料器的操作
注 意 需要连接的料带插入上料带 (upper tape)入口超过100mm时，
可能会发生接合错误。
如如果在设备的头部吸取带式供料器的元件时按压Tape
Pusher，可能会发生带式供料器不良。
参考 如果需要在IT系统使用料带接合功能，请参考下列事项。
1) 用在同一带式供料器的料带卷轴的元件信息应该相同。
2) 需要使用的料带卷轴的条形码信息应该在IT系统完成扫描。
3) 料带卷轴扫描完毕后按下带式供料器的原点按钮，接合LED
就会闪烁并且能够接合第二个料带。
