操作手册Ⅱ 4-76 危险 为了防止因意外启动发 生的事故，请切断电源后再进行 作业。 固定配件 “不使用”的轴固定狀態 ・ 确认 Z 轴处于最上面的位置，将固定配件安装在 Z 马达的 Ta p 部位。 ・ 请确认 Z 轴带子已被固定配件的橡皮阻尼器固定住。
操作手册Ⅱ
4-75
4-4-4-8 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示如下带各种标签的使用单元设置画面。
图 4-4-4-8-1 设置使用单元
可以选择各标签，设置“标准使用单元”、“选项使用单元”、“标准功能”、“特殊功能”。
(1) 标准使用单元
指定使用／不使用单元。
万一单元发生故障时，若在本项目里设置为“不使用”，可在不变更生产程序数据的情况下
执行吸取贴片。
1) 指定所要使用的装置单元。
有勾选标记：设置为“使用”；无勾选标记：设置为“不使用”。
2) 贴片头从“不使用”状态变更为“使用”状态时，各贴片头必须进行返回原点。所有贴
片头为“伺服OFF”时，请按照画面的指示，执行全轴返回原点。
3) 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服
（OFF）。若所有贴片头的伺服都已关闭（OFF），必须手动把“不使用”的贴片头上升
到顶住的位置，进行返回原点。出现此种情况时，请根据画面的指示进行操作。
4) 将Head及Head的各轴（Z轴）设置为“不使用”时，请按照下图用固定金属工具将设置为
“不使用”的轴固定。
操作手册Ⅱ
4-76
危险
为了防止因意外启动发生的事故，请切断电源后再进行作业。
固定配件
“不使用”的轴固定狀態
・
确认 Z 轴处于最上面的位置，将固定配件安装在 Z 马达的 Tap 部位。
・
请确认 Z 轴带子已被固定配件的橡皮阻尼器固定住。
操作手册Ⅱ
4-77
(2) 选项使用单元

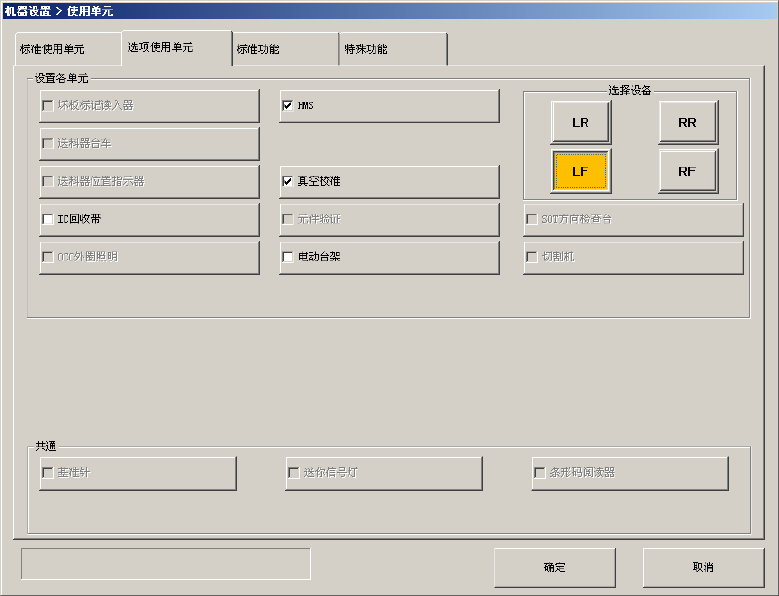

选择“选项使用单元”标签后，会显示如下画面。
图 4-4-4-8-2 选项使用单元设置画面
指定使用／不使用单元。
万一单元发生故障时，若在本项目里设置为“不使用”，可在不变更生产程序数据的情况
下执行吸取贴片。
用选择贴片头·台架按钮，对各贴片头·台架逐一设置使用·不使用。
用站点按钮，对入口出口站点单元逐一设置使用·不使用。
1)“设置各单元”组内的选项单元，请用“选择设备”按钮，选择对象贴片头·台架。
“站点设置”组内的对象单元，请用“选择站点”按钮选择对象站点。
2) 用勾选按钮选择所要使用的设备单元。
有勾选标记：设置为“使用”；无勾选标记：设置为“不使用”。
3) 没有设置的选项单元（淡色显示），不能选择。
