3.10.9 Canal condutor de fita no dispositivo de inserção do carro de componentes
No modelo padrão, o canal condutor de fita pode conduzir fitas com uma altura máxima da bolsa
de 12 mm até o dispositivo pneumático de corte de fita.
3

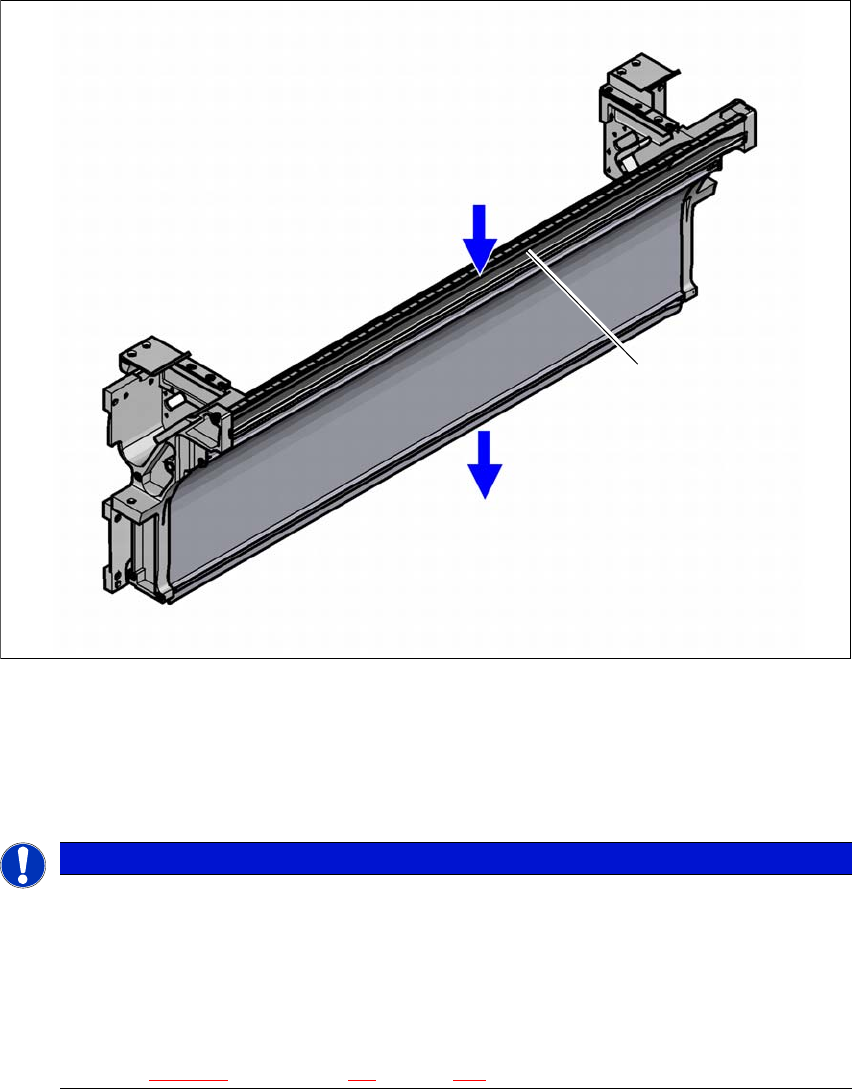

Fig. 3.10 - 11 Canal condutor de fita no dispositivo de inserção do carro de componentes SIPLACE SX1/SX2
(1) Fenda de entrada para as fitas
(2) Fenda de saída para as fitas por cima do dispositivo pneumático de corte
(3) Chapa de separação para fitas < 12 mm, desmontável para fitas > 12 mm
3
NOTA
Perigo de encravamento!
Em alimentadores com bolsas baixas ao lado de alimentadores com bolsas altas há pe-
rigo de encravamento para as fitas.
Não coloque alimentadores com bolsas baixas imediatamente ao lado de alimenta-
dores com bolsas altas.
Para bolsas de fita mais altas que 12 mm pode-se remover a chapa de separação (Item
3 na Fig. 3.10 - 11
) (veja seção 4.5, página 223).
(1)
(2)
(3)

Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.1Transporte e configuração na entrega
185
4 Instalação e colocação em funciona-
mento
4.1 Transporte e configuração na entrega
4.1.1 Embalagem para transporte
Dentro da Europa, a estação de montagem e os carros de componentes são enviados sobre dois
paletes de madeira e devidamente embalados em filme plástico. Fora da Europa, a estação de
montagem e os carros de componentes são fornecidos em caixotes de madeira para transporte.
4.1.1.1 Dimensões das embalagens de transporte
As dimensões dos paletes e dos caixotes de madeira são indicadas na tabela seguinte:
4
Fig. 4.1 - 1 Caixote para transporte - dimensões em milímetros
(A) Pontos de apoio para a empilhadeira
Estação de montagem
(Compr. x Larg. x Alt.)
Carro de componentes
60 (Compr. x Larg. x Alt.)
Carro de componentes
30 (Compr. x Larg. x Alt.)
Palete 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Caixote de
madeira
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm

4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.1Transporte e configuração na entrega A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
186
4.1.1.2 Peso da estação de montagem pronta para expedição
A tabela seguinte indica os pesos das estações de montagem prontas para expedição, incluindo
a embalagem.
4
4.1.2 Verificação do fornecimento
Deixe a estação de montagem na sua embalagem até esta atingir a temperatura ambiente.
Caso contrário existe o perigo de se formar condensação.
Verifique se existem danos no fornecimento.
Verifique os sensores de impacto no caixote de transporte.
Desembale a estação de montagem e os acessórios e verifique se o fornecimento está com-
pleto (nota de entrega de referência).
Registre o resultado no relatório de instalação / protocolo de aceitação.
4.1.3 Configuração na entrega
Na entrega, a estação de montagem tem a seguinte configuração:
– A trilha de transporte do transporte simples está regulada para 210 mm de largura. No caso
de transporte duplo, a trilha de transporte 1 tem 100 mm de largura; a trilha de transporte 2
tem 210 mm de largura. Esta largura é importante para o ajuste fino da máquina automática.
– Os dois teclados estão desconectados.
– As chapas de apoio para os teclados estão desengatadas.
– Os dois monitores estão desmontados.
– As duas lâmpadas de sinalização estão desmontadas.
– Todos os eixos dos portais estão fixados com travas de segurança para o transporte.
Estação de
montagem
Expedição dentro da Europa Expedição marítima
SX1/SX2 2.500 kg 2.800 kg
Carro de compo-
nentes
230 kg 350 kg
