2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2 2.7Dispositivos de segurança A partir da ve rsão de software SR.706.1 SP1 Edição 10/ 2014 PT 68 2.7.2 Interruptores e teclas na est ação de mont agem 2.7.2.1 Local…
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança
67
Função 2
Quando uma das tampas de proteção é aberta para cima, a alimentação elétrica dos eixos do
portal é imediatamente interrompida. Os eixos dos portais são imobilizados. Na tela surge a men-
sagem "Fechar tampa".
Feche as tampas de proteção e pressione a tecla Start (item 2 na Fig. 2.7 - 2), para prosseguir
com a montagem.
2

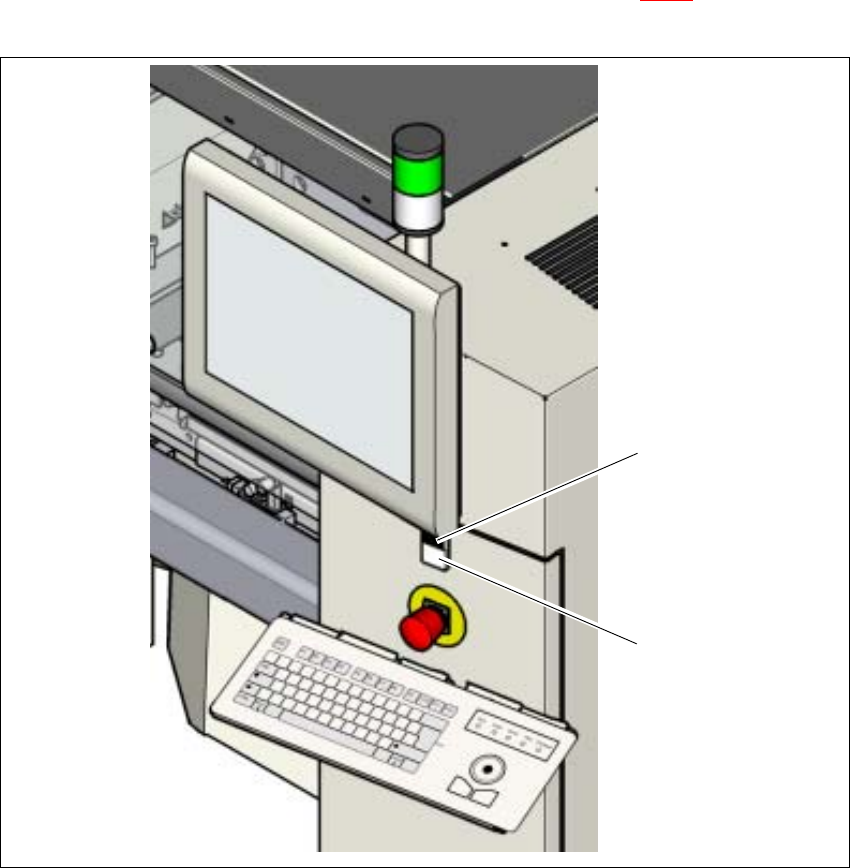

Fig. 2.7 - 2 Localização das teclas Start na estação de montagem
(1) Tecla Stop (preta) na estação de montagem
(2) Tecla Start na estação de montagem
(2)
(1)
2Segurança operacional Manual de operaçãoSIPLACE SX1/SX2
2.7Dispositivos de segurança A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
68
2.7.2 Interruptores e teclas na estação de montagem
2.7.2.1 Localização dos interruptores e teclas na estação de montagem
2
Fig. 2.7 - 3 Localização de interruptores e teclas - vista do lado de saída de PCI
(1) Interruptor principal
(2) Tecla Start
(3) Tecla PARADA DE EMERGÊNCIA
(4) Tecla Stop (preta)
(T) Direção do transporte de PCI
(2)
(1)
(3)
(4)
Manual de operaçãoSIPLACE SX1/SX2 2Segurança operacional
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 2.7Dispositivos de segurança
69
2
Fig. 2.7 - 4 Localização de interruptores e teclas - vista do lado de entrada de PCI
(1) Tecla PARADA DE EMERGÊNCIA
(2) Tecla Start
(3) Tecla Stop (preta)
(T) Direção do transporte de PCI
(3)
(1)
(2)
