Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas 295 Carregador de pipetas para pipetas 20xx 6 – Nº de artigo 03066107-xx 6 Fig.…
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
294
6.1.2 Trocador de pipetas para o SIPLACE MultiStar
Nº de artigo 00519841-xx Trocador de pipetas CPP para posição 1 ou 2
Nº de artigo 00519842-xx Trocador de pipetas CPP para posição 3 ou 4
ou 6
Nº de artigo 03103649-xx Trocador de pipetas estrutura básica CP/todos - curto
6

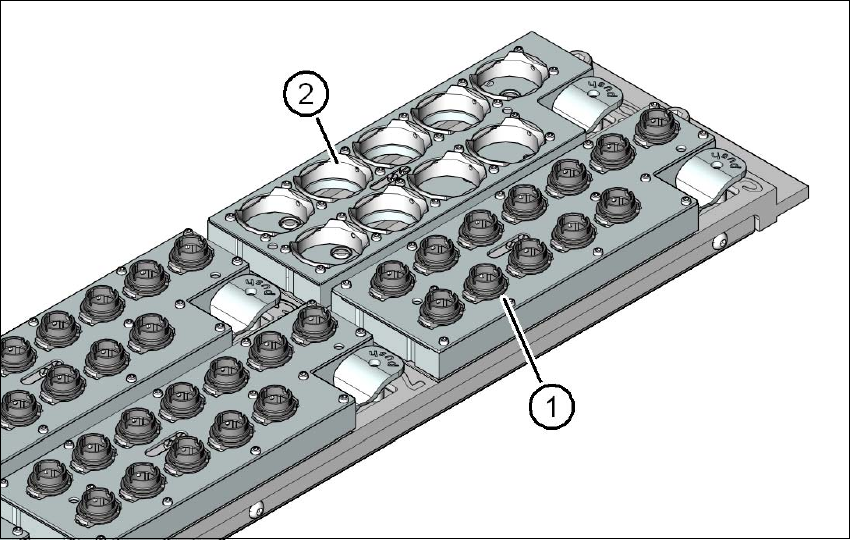

Fig. 6.1 - 6 Trocador de pipetas para o SIPLACE MultiStar e o SpeedStar
(1) Carregador de pipetas para pipetas 20xx
(2) Carregador de pipetas para pipetas 28xx
6.1.2.1 Descrição
Os carregadores estão assentados sobre um placa de suporte conjunta, são centralizados com
dois pinos cilíndricos e fixados com 4 botões de pressão. A posição exata é determinada por meio
de duas marcas de ajuste em cada carregador. O assentamento correto dos carregadores na
placa de suporte do trocador de pipetas é controlado com microinterruptores para não ocorrer
uma colisão do cabeçote de montagem com um carregador eventualmente saliente. Todas as po-
sições de carregador têm de estar ocupadas, porque o circuito de segurança pára a máquina se
houver carregadores faltando ou assentados incorretamente. Além disso, o trocador de pipetas
reconhece a codificação dos carregadores de pipetas, se é um carregador de pipetas 20xx ou um
carregador de pipetas 28xx-para o cabeçote CPP.
Na estação de pipetas podem ser soprados componentes do MultiStar. Lá as pipetas do MultiStar
podem ser retiradas e eliminados no recipiente de ejeção.
Manual de operaçãoSIPLACE SX1/SX2 6Extensões da estação
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 6.1Trocador de pipetas
295
Carregador de pipetas para pipetas 20xx 6
– Nº de artigo 03066107-xx
6
Fig. 6.1 - 7 Carregador de pipetas para pipetas de 20xx - placa de travamento aberta
(1) 12 garagens para pipetas 20xx
(2) Marcas de ajuste (visível apenas com a placa de travamento aberta)
(3) Placa de travamento
6Extensões da estação Manual de operaçãoSIPLACE SX1/SX2
6.1Trocador de pipetas A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
296
Carregador de pipetas para pipetas 28xx 6
– Nº de artigo 03065782-xx
6
Fig. 6.1 - 8 Carregador de pipetas para pipetas 28xx
(1) 5 garagens para pipetas 28xx com um comprimento de pipeta máximo de 12,5 mm
(número de garagens 1, 5, 6, 8 e 9)
(2) 4 garagens para pipetas 28xx com um comprimento de pipeta máximo de 20,0 mm
(número de garagens 2, 3, 4 e 7)
(3) Marcas de ajuste (visível apenas com a placa de travamento aberta)
6.1.2.2 Dados técnicos
6
Trocador de pipetas para o SIPLACE MultiStar
Dimensões (comprimento x largura x altura) 314 mm x 94,5 mm x 72,25 mm
Quantidade de garagens de pipetas
Tipo 20xx 36
Tipo 28xx 9
Tipos de pipetas (configuração padrão)
*a
*)a A quantidade de carregadores de pipetas pode ser adequada conforme a necessidade (p. ex., 4 x 28xx)
3 carregadores com pipetas 20xx
1 carregador com pipetas 28xx
Tempo de troca de pipetas aprox. 2 s por pipeta
Conexão de ar comprimido 0,45 MPa (4,5 bar)
