Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.10Preparar os alimentadores 265 continue empurrando o a limentado r com cuidado, até que o pino de c…
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.10Preparar os alimentadores A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
264
5.10.3.2 Colocar alimentador X na mesa de componentes
5

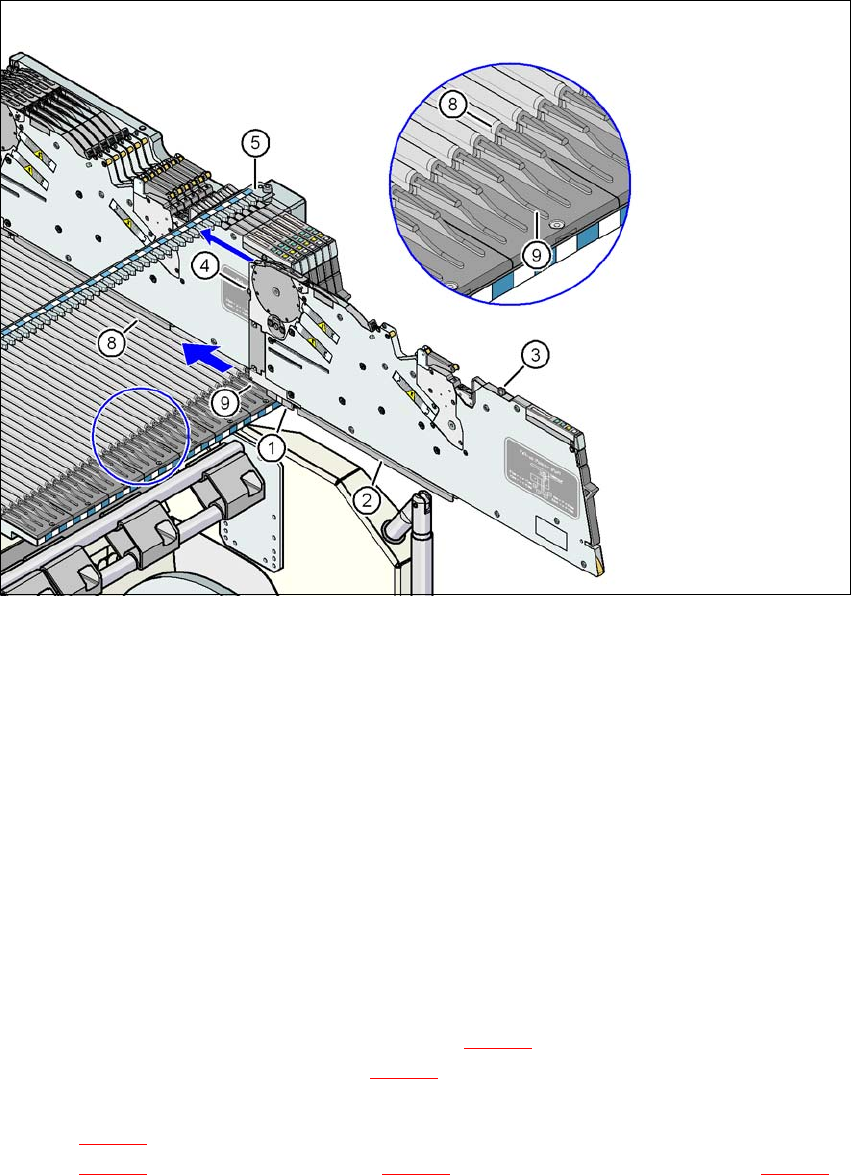

Fig. 5.10 - 3 Colocar alimentador X na mesa de componentes
(1) Guia deslizante dianteira do alimentador X
(2) Guia deslizante traseira do alimentador X
(3) Pino de centragem "traseiro" no alimentador X
(4) Pino de centragem “dianteiro" no alimentador X
(5) Rebaixos na régua de centragem para alojamento do pino de centragem "traseiro"
(6) Furos de centragem na mesa de componentes para alojamento do pino de centragem "dian-
teiro"
(7) Trincos de bloqueio
(8) Perfil guia da mesa de componentes (Perfil Ω)
(9) Dispositivo auxiliar de introdução do alimentador
5
Insira a guia deslizante dianteira (Item 1 na Fig. 5.10 - 3) do alimentador sobre o dispositivo
auxiliar de introdução (Item 9 na Fig. 5.10 - 3
) da mesa de componentes.
Segure o alimentador em posição vertical e empurre-o ao longo do perfil guia (ItemSP;8 na
Fig. 5.10 - 3
) para frente. O alimentador desliza com a guia deslizante dianteira (Item 1 na
Fig. 5.10 - 3
) e traseira (Item 2 na Fig. 5.10 - 3) sobre o perfil guia (Item 8 na Fig. 5.10 - 3).
Manual de operaçãoSIPLACE SX1/SX2 5Tarefas na máquina
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 5.10Preparar os alimentadores
265
continue empurrando o alimentador com cuidado, até que o pino de centragem "à frente"
(Item 4 na Fig. 5.10 - 3
, página 264) entre no furo de centragem (Item 6 na Fig. 5.10 - 3, pá-
gina 264
).
Neste procedimento observe o pino de centragem "atrás" (Item 3 na Fig. 5.10 - 3, página 264)
do alimentador. Ele deve deslizar facilmente no rebaixo (Item 5) da régua de centragem, caso
contrário o alimentador não está em posição vertical sobre a mesa de componentes ou ele
não foi colocado corretamente sobre o perfil guia (Item 8 na Fig. 5.10 - 3
, página 264).
Na posição de encosto do alimentador, o trinco de bloqueio (Item 7 na Fig. 5.10 - 3, página
264
) engata no rolo de bloqueio do alimentador (Item 1 na Fig. 3.9 - 1, página 148). Caso
tenha esquecido de encaixar o manípulo de retirada (Item 1 na Fig. 5.10 - 2
, página 263),
após alguns segundos a indicação de status acende em vermelho no painel de operação do
alimentador. No visor LCD aparece a mensagem de erro "Handle --->>" (veja Fig. 5.11 - 1
,
página 271
).
Encaixe o manípulo de retirada (Item 1 na Fig. 5.10 - 2, página 263). A indicação de sta-
tus do alimentador acende agora em cor verde e o alimentador está pronto para funcio-
nar. No visor LCD é possível ler de novo o número da trilha e a amplitude de passo do
transporte.
5.10.4 Introduzir a fita de componentes no alimentador X
5.10.4.1 Verificar o alimentador de fita X
Ao introduzir a fita no alimentador, verifique primeiro se há componentes na área da ja-
nela de coleta (Item 2 na Fig. 5.10 - 5
, página 267).
Retire componentes eventualmente existentes, pois podem provocar falhas.
5.10.4.2 Preparar fita de componentes para introdução
Assegure-se de que a fita tem uma aresta de corte retilínea na ponta.
Se os furos de transporte estiverem rasgados ou dobrados, corte essa parte da fita.
Além disso, o filme de cobertura também não deve ter fitas adesivas aderentes.
Puxe da fita cerca de 30 cm do filme de cobertura, se isso não deixar componentes des-
cobertos.
5
NOTA
Evitar a perda de componentes
Se não houver filme de cobertura suficiente, use o introdutor de fita SMD,
para a fita de 8 mm:Nº de artigo 00355265-xx
para a fita de 12 mm:Nº de artigo 00356342-xx
5Tarefas na máquina Manual de operaçãoSIPLACE SX1/SX2
5.10Preparar os alimentadores A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
266
Encurte a fita em cerca de 3 cm com as bolsas de componentes agora liberadas.
Retire os componentes das bolsas abertas da fita.
Dobre o filme de cobertura na aresta anterior da fita, ao longo da parte de baixo da fita.
5.10.4.3 Introduzir a fita no alimentador X
5
Fig. 5.10 - 4 Introduzir fita de componentes
(1) Abertura de entrada do canal de guia da fita
(2) Painel de operação
(3) Abertura de saída do canal de guia da fita
(4) Janela de coleta
(5) Alavanca para levantar a janela de coleta
5
Segure a fita de forma que os furos de transporte, vistos no sentido do transporte, fiquem do
lado esquerdo.
Empurre a fita na abertura de entrada (Item 1 na Fig. 5.10 - 4) do canal condutor de fita e
continue até a fita sair na abertura de saída da fita (Item 3 na Fig. 5.10 - 4
).
Puxe a fita para cima e dobre o filme de cobertura para trás, no lado de cima da fita.
