Faça o ajuste da estação de montagem conforme a sequência abaixo:
(1) Alinhamento da estação de montagem na direção Y, no lado do rolamento móvel e no lado
do rolamento fixo. A tolerância de medição é 0,10 mm.
(2) Alinhamento da estação de montagem na direção X, em relação ao centro do portal. A tole-
rância de medição é 0,10 mm.
(3) Verificar a capacidade de carga dos 4 pés da máquina. Os 4 pés da máquina devem estar
todos assentados no piso, com a carga distribuída uniformemente.
(4) Aperte os pés da máquina no parafuso de aperto, com um torque de 130 Nm.
(5) Verifique a capacidade de carga dos pés da máquina batendo com um martelo.
(6) Verifique mais uma vez o alinhamento exato da estação de montagem com o nível de bolha
de ar da máquina.
NOTA
Assegurar a precisão de inversão da bolha de nível da máquina
Colocar o nível de bolha da máquina sobre a placa de apoio sempre no mesmo sen-
tido na direção X e Y.
4Instalação e colocação em funcionamento Manual de operaçãoSIPLACE SX1/SX2
4.3Instalação da estação de montagem A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT
218
4
Fig. 4.3 - 9 Pontos de medição na estação de montagem
Manual de operaçãoSIPLACE SX1/SX2 4Instalação e colocação em funcionamento
A partir da versão de software SR.706.1 SP1 Edição 10/2014 PT 4.3Instalação da estação de montagem
219
4.3.9.1 Alinhamento da estação de montagem com o sistema de transporte por almofada
de ar
Coloque sob os pontos de apoio no quadro da máquina as quatro almofadas de ar do sistema
de transporte por almofada de ar.
Suspenda a estação de montagem e faça o seu alinhamento em relação à linha.
Verifique a distância em relação ao sistema de transporte de PCI da estação de montagem
vizinha. Essa distância deve ser de 1 mm a 3 mm.
Desça a estação de montagem.
4

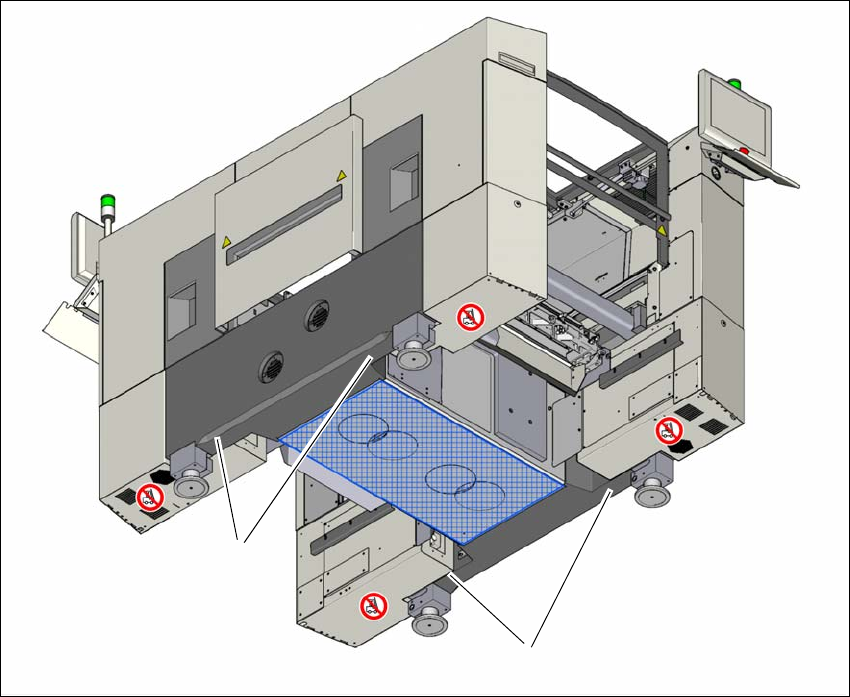

Fig. 4.3 - 10 Posições de apoio para o sistema de transporte por almofada de ar
(1) 4 pontos de apoio para o sistema de transporte por almofada de ar
(1)
(1)
