Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Głowica uzbrajająca
127
3.5.2 SIPLACE MultiStar
3
Rys. 3.5 - 3 SIPLACE MultiStar - widok z przodu, zespoły funkcjonalne część 1
(1) Gwiazda z 12 pipetami
(2) Segment ze zintegrowanym napędem DP
(3) Silnik momentowy do napędu gwiazdy
(4) Płyta rozdzielacza pośredniego
(5) Płyta do wysterowania 12 napędów DP
(6) Złącze sprężonego powietrza do dysz Venturiego obwodu odbierania, uzbrajania i trzymania
Dane techniczne automatu Instrukcja eksploatacji SIPLACE seria X
Głowica uzbrajająca Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
128
3
Rys. 3.5 - 4 SIPLACE MultiStar - widok z przodu, zespoły funkcjonalne część 2
(1) Kamera do podzespołów C&P, typ 30, 27 x 27, cyfrowa
(2) Silnik momentowy do napędu gwiazdy
(3) Napęd osi Z (silnik liniowy)
(4) Cylinder powrotny
(5) Ciśnieniowy zawór regulacyjny
Instrukcja eksploatacji SIPLACE seria X Dane techniczne automatu
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Głowica uzbrajająca
129
3

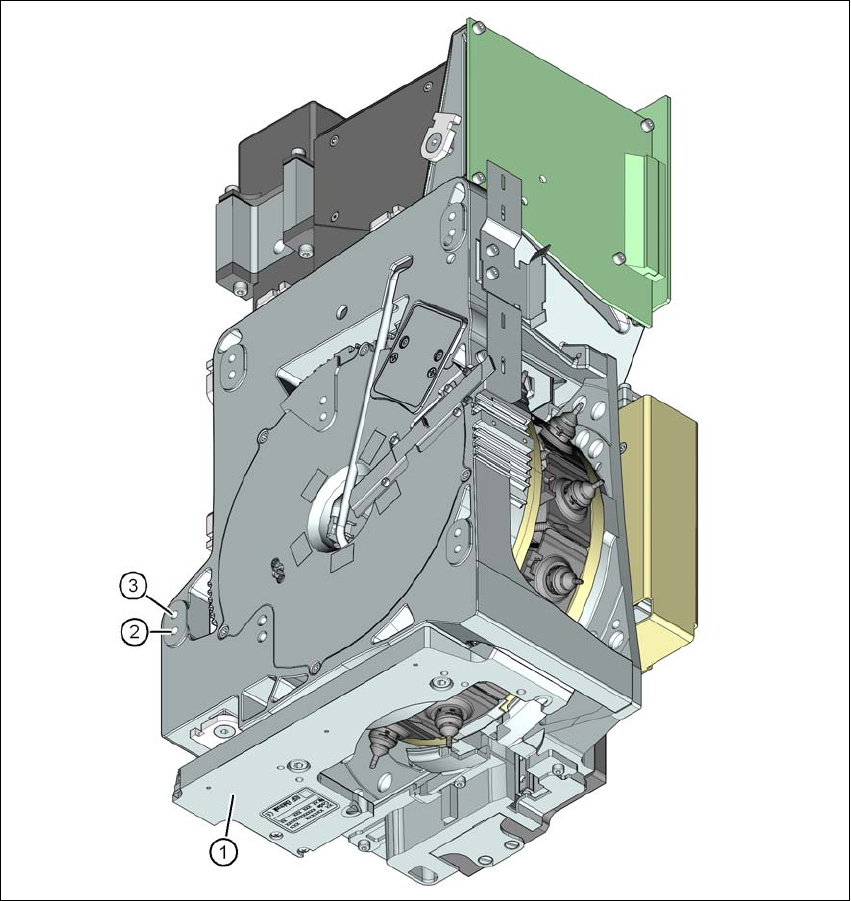

Rys. 3.5 - 5 SIPLACE MultiStar - widok z przodu, zespoły funkcjonalne część 3
(1) Czujnik podzespołów
(2) Pozycja montażowa do wysokości podzespołów do 11,5 mm
(3) Pozycja montażowa do wysokości podzespołów do 6 mm
3.5.2.1 Opis
Głowica MultiStar stanowi połączenie dwóch przeciwstawnych właściwości: wysokiej wydajności
uzbrajania z elastycznością. Na małych podzespołach do 27 x 27 mm² głowica MultiStar pracuje
metodą Collect&Place, to znaczy z wysoką wydajnością uzbrajania. W tym celu podzespoły są
centrowane za pomocą zintegrowanej kamery do podzespołów. Na dużych podzespołach do 50
