Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie Wydanie 01/2011 Dopasowanie wózka na p odzespo ł y do wysoko ś ci transportera p ł ytek drukowanych 285 → Powoli opu ś…
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Dopasowanie wózka na podzespoły do wysokości transportera płytek drukowanych Wydanie 01/2011
284
4.4.1 Ostrzeżenia
OSTRZEŻENIE 4
Tylko technicy firmy ASM Assembly Systems lub inne certyfikowane osoby mogą zmieniać wyso-
kość wózków na podzespoły.
→ Przestrzegaj obowiązujących w tym zakresie przepisów bezpieczeństwa pracy.
→ Aby zmienić wysokość stołu na podzespoły, zdejmij ze stołu wszystkie moduły podajnikowe .
4.4.2 Narzędzia i środki pomocnicze
Do regulacji wysokości wózka na podzespoły potrzebne są następujące narzędzia i środki pomoc-
nicze.
–Młotek
– Przebijak, 8 mm
–Urządzenie pomocnicze do montażu (nr kat. 03015976-xx)
– Podnośnik do podniesienia stołu wózków na podzespoły, minimalny udźwig 80 kg
4.4.3 Zmiana wysokości wózka na podzespoły
OSTRZEŻENIE 4
→ Zdejmij wszystkie moduły podajnikowe ze stołu na podzespoły.
→ W celu zmiany wysokości zamontuj urządzenie pomocnicze do montażu na stole na podze-
społy. Ogranicza ono zniekształcenia stołu na podzespoły przy jego podnoszeniu lub opusz-
czaniu.
→ Zamocuj urządzenie pomocnicze do montażu (poz. 1 na rys. 4.4 - 2
, strona 285) obydwoma
śrubami imbusowymi M8 x 50 (poz. 3 na rys. 4.4 - 2
, strona 285) na stole na podzespoły (poz.
4 na rys. 4.4 - 2
, strona 285).
→ Zaczep hak podnośnika w uchu (poz. 2 na rys. 4.4 - 2
, strona 285).
→ Unieś nieco stół wózka na podzespoły tak, aby uzyskać dostęp do spiralnych kołków rozpręż-
nych (poz. 6 na rys. 4.4 - 2
, strona 285).
→ Wybij ostrożnie przebijakiem spiralne kołki rozprężne po obu stronach.
→ Włóż spiralne kołki rozprężne w otwory dla pożądanej wysokości transportera płytek druko-
wanych (patrz rys. 4.4 - 1
, strona 283).
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Dopasowanie wózka na podzespoły do wysokości transportera płytek drukowanych
285
→ Powoli opuść stół wózka na podzespoły tak, aby spiralne kołki rozprężne przylegały do klo-
cków wsporczych (poz. 5 na rys. 4.4 - 2
).
→ Zdemontuj urządzenie pomocnicze do montażu.
4
Rys. 4.4 - 2 Mocowanie urządzenia pomocniczego do montażu na stole na podzespoły wózka na podzespoły
SIPLACE X
(1) Urządzenie pomocnicze do montażu
(2) Ucho
(3) Śruba imbusowa DIN 912, M8 x 50, 2 szt.
(4) Otwór gwintowany M8 w stole na podzespoły, 2x
(5) Klocek wsporczy, 2 szt.
(6) Spiralny kołek rozprężny, DIN 7343, 8 x 40 - St, 2 szt.
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Dopasowanie ześlizgu do odpadów pasa do wysokości transportera płytek drukowanych Wydanie 01/2011
286
4.5 Dopasowanie ześlizgu do odpadów pasa do
wysokości transportera płytek drukowanych
4.5.1 Dopasowanie ześlizgu do odpadów pasa do wysokości transportera płytek
drukowanych
Zależnie od wysokości transportera płytek drukowanych długość ześlizgu do odpadów pasa moż-
na ustawić tak, aby skrawki pasa były odprowadzane bezpośrednio do pojemnika na pasy odpa-
dowe des wózka na podzespoły.
4

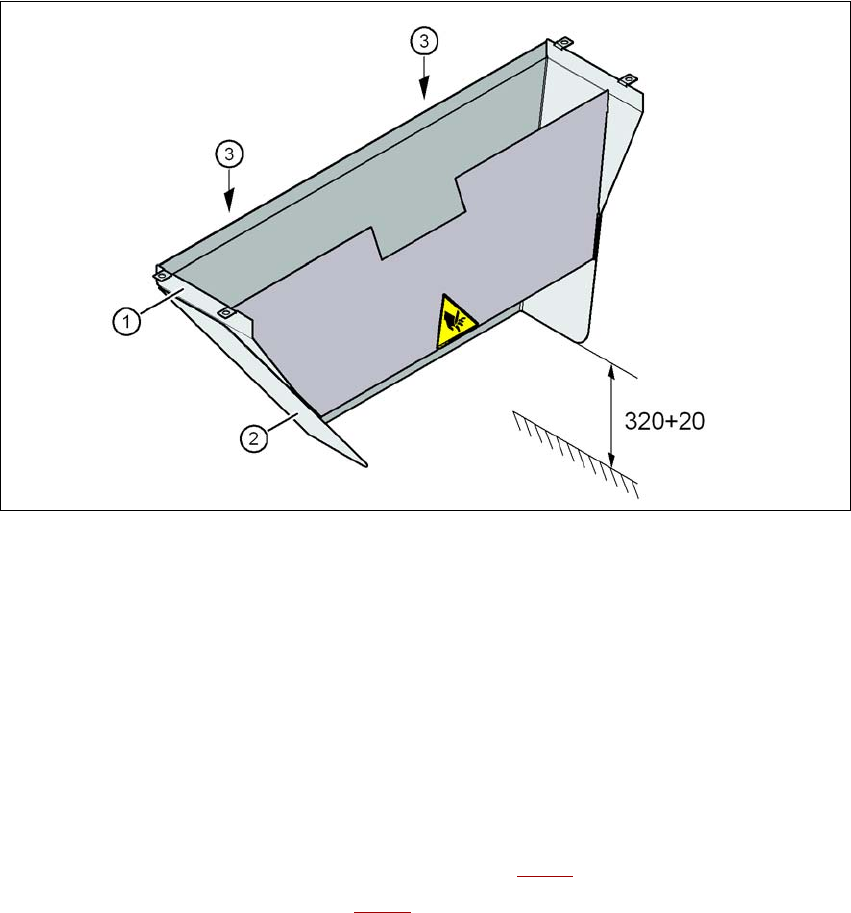

Rys. 4.5 - 1 Dopasowanie długości ześlizgu do odpadów pasa (seria X) - wymiary w milimetrach
(1) Ześlizg do odpadów pasa
(2) Przedłużacz
(3) Nakrętka sześciokątna M4, DIN 985, 2 szt.
4.5.1.1 Narzędzia
– klucz widełkowy, rozwartość klucza 7
4.5.1.2 Ustawianie ześlizgu do odpadów pasa na wysokość transportera płytek
drukowanych 830 mm
→ Poluzuj obie nakrętki sześciokątne M4 (poz. 3 na rys. 4.5 - 1).
→ Zdejmij przedłużacz (poz. 2 na rys. 4.5 - 1
).
