Instrukcja eksploatacji S IPLACE seria X Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.70x.xx Zasady bezpiecze ń stwa Wydanie 01/2011 40 Uszkodzony lub lakier do zabezpieczania ś ru b na komponent ach urz ą d…
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Zasady bezpieczeństwa
39
2.1.3.2 Bezpieczeństwo osób i personelu obsługi
→ Operatorzy maszyny mogą wykonywać tylko takie czynności, do których zostali w wystarcza-
jącym stopniu przeszkoleni i nad którymi całkowicie panują!
→ Nigdy nie otwieraj kołpaka ochronnego, jeżeli nie znasz dokładnie zasady i cyklu pracy ma-
szyny! Kołpaki ochronne mogą być otwierane w trakcie eksploatacji tylko w razie wyraźnego
polecenia zawartego w niniejszej instrukcji lub wydanego w dialogu z oprogramowaniem ma-
szyny.
→ Gdy stacja jest włączona, głowa ani ręce nie mogą znaleźć się w strefie przesuwu portali i
stołów podnośnych!
→ Dla własnego bezpieczeństwa noś odzież roboczą, zgodną z zaleceniami właściwej organi-
zacji zawodowej, np. nie noś odzieży z luźnymi rękawami itd.
→ Ogranicz zagrożenia, nie nosząc pasków, łańcuszków lub krawatów w miejscu pracy.
→ Osoby mające długie włosy muszą nosi
ć czepki ochronne.
OSTRZEŻENIE 2
Automat ma napęd elektryczny. Podczas pracy urządzeń zasilanych elektrycznie niektóre części
i podzespoły zawsze przewodzą niebezpieczne napięcia!
→ Przed przystąpieniem do wykonania prac na częściach przewodzących prąd zawsze wyłą-
czaj wyłącznik główny i odłączaj automat od sieci elektrycznej.
→ Zarygluj automat zgodnie z opisem w punkcie 2.10
, strona 94.
Nieprzestrzeganie wskazówek może spowodować śmierć, ciężkie uszkodzenie ciała i/lub
poważne szkody materialne!
2.1.3.3 Bezpieczeństwo instalacji i urządzeń
→ Nie wolno wprowadzać jakichkolwiek zmian, jeżeli nie ma pełnej jasności co do ich wpływu
na ogólne działanie instalacji!
→ Ustawianie, przezbrajanie i czynności związane z utrzymaniem stacji mogą być wykonywane
wyłącznie przez odpowiednio przeszkolony personel!
→ Nie wolno wprowadzać jakichkolwiek zmian w urządzeniach bezpieczeństwa. W szczególno-
ści zabrania się wyłączania funkcji wyłączników ochronnych i demontowania urządzeń za-
bezpieczających.
2.1.4 Zasady bezpieczeństwa przy podzespołach laserowych
Dopuszczenie do eksploatacji komponentów objętych klasyfikacją laserów, wygasa, gdy
– widoczne jest uszkodzenie mechaniczne zespołu lub
–miała miejsce manipulacja w mechanizmach lub osprzęcie elektrycznym zespołu.
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Zasady bezpieczeństwa Wydanie 01/2011
40
Uszkodzony lub lakier do zabezpieczania śrub na komponentach urządzeń laserowych
(np. osłonach blaszanych, elementach mocujących, potencjometrze ustawczym) należy
traktować jako manipulację.
– Komponenty laserowe mogą być wymieniane tylko przez serwisantów firmy ASM
Assembly Systems GmbH & Co. KG lub serwisantów użytkownika przeszkolonych przez
firmę ASM Assembly Systems.
– Naprawy zespołów laserowych są wykonywane wyłącznie w warsztatach fabrycznych
firmy ASM Assembly Systems.
2.1.5 Zasady bezpieczeństwa dotyczące magnesów stałych
Do silników liniowych osi X i Y stosowane są silne magnesy stałe.
ZAGROŻENIE ŻYCIA
SILNYMI POLAMI MAGNESÓW STAŁYCH WEWNĄTRZ AUTOMATU 2
Przy otwartych kołpakach ochronnych automatu osobom posiadającym pasywne lub aktywne im-
planty, jak np. rozruszniki serca, defibrylatory, pompy insuliny itd. grozi śmierć!
→ Zagrożone osoby muszą unikać przebywania w bezpośrednim sąsiedztwie automatu.
OSTRZEŻENIE
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA 2
Osobom posiadającym pasywne implanty metalowe (np. płytki, śruby itd.) grozi zmiażdżenie.
→ Przy otwartych kołpakach ochronnych nie wolno wkładać części ciała do maszyny ani nachy-
lać się nad otwartą maszyną.
→ Nie wolno umieszczać metalowych przedmiotów w strefie zagrożenia.
OSTROŻNIE
SILNE POLA MAGNESÓW STAŁYCH 2
Silne pola magnetyczne grożą zniszczeniem danych na nośnikach lub kartach czekowych.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Zasady bezpieczeństwa
41

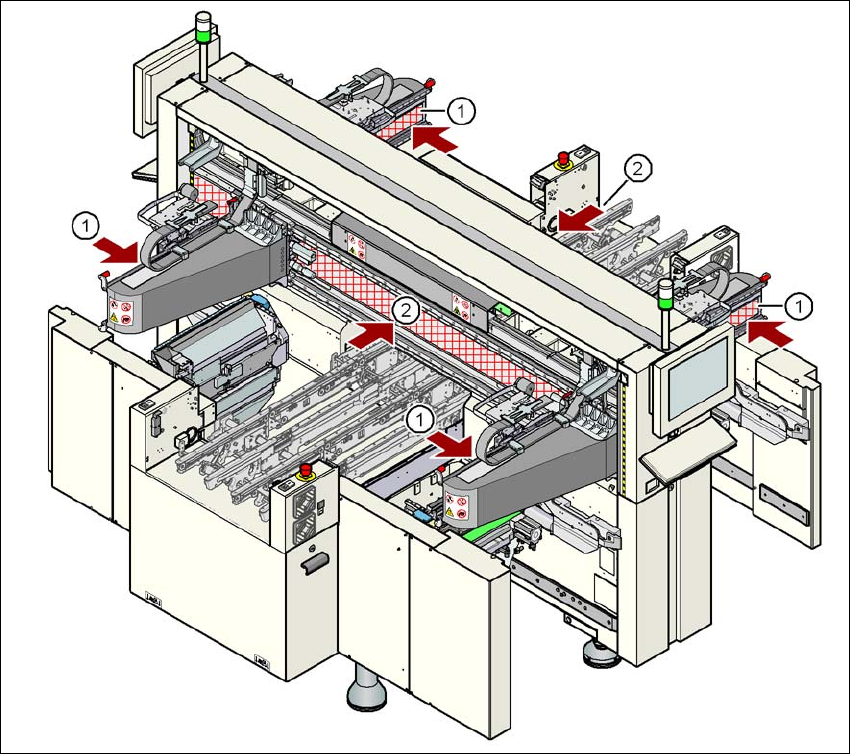

Rys. 2.1 - 1 Położenie magnesów stałych do napędów liniowych
(1) Magnesy stałe do silników liniowych X
(2) Magnesy stałe do silników liniowych Y
2
2
Przestrzegaj poniższych wskazówek podczas prac przy magnesach stałych.
→ Osoby posiadające aktywne implanty (np. rozruszniki serca) lub inne protezy ferromagne-
tyczne nie wolno pracować przy tych urządzeniach ani zbliżać się do nich. Zachowaj bez-
pieczną odległość od silnika liniowego!
→ Ze względu na duże siły przyciągania magnetycznego w bezpośredniej bliskości prowadnicy
magnetycznej oraz ruchomej części pierwotnej konieczne jest przestrzeganie szczególnych
środków ostrożności. Nie wolno zbliżać ciężkich przedmiotów ze stali lub żelaza ręcznie do
prowadnicy magnetycznej. Ponieważ magnetyczne siły przyciągania są niewidoczne, ich
działanie w pobliżu prowadnicy magnetycznego jest przeważnie niedoceniane. Siła przycią-
gania magnetycznego może zadziałać nagle. W pobliżu obiektów ferromagnetycznych (ze
