Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie Wydanie 01/2011 Ustawianie automatu 281 → Wykr ęć ś rodkow e ł apy maszyny kluczem hak owym 13 5 - 145 tak, aby m ocno…
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
280
4

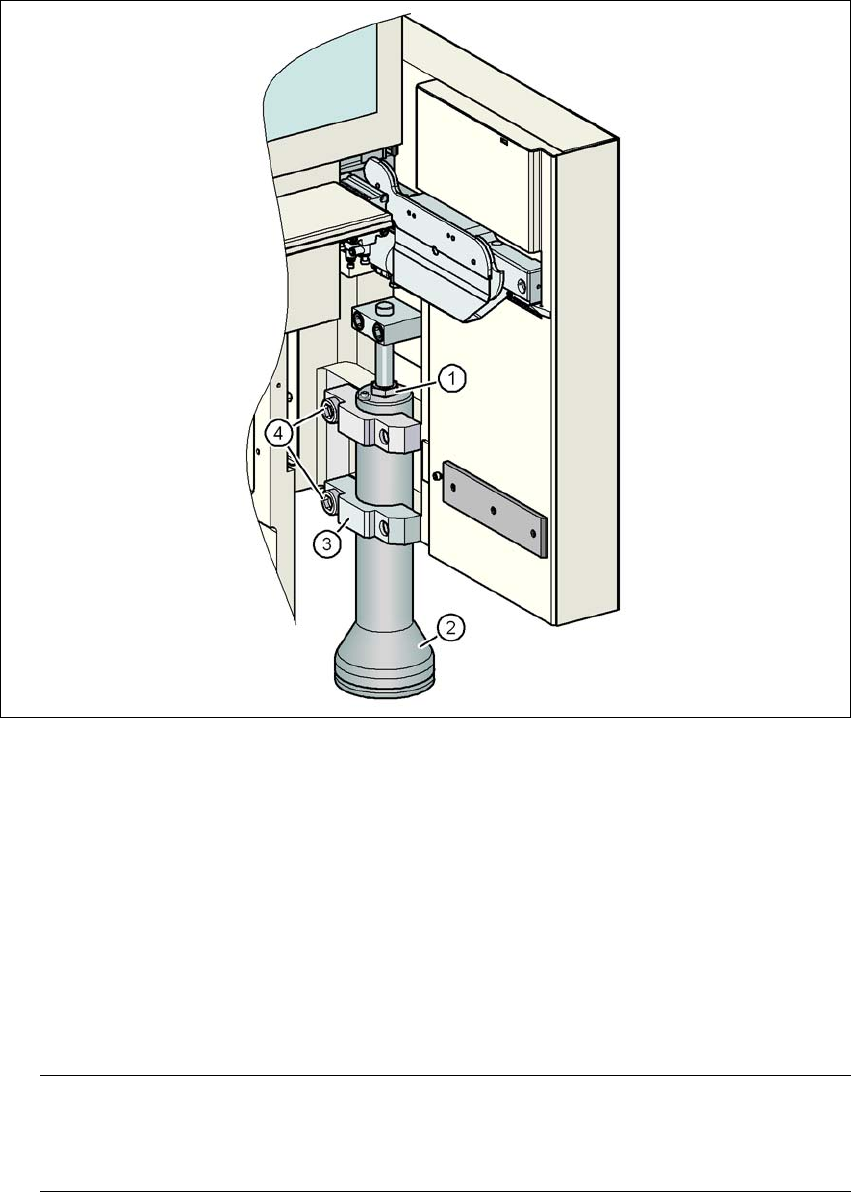

Rys. 4.3 - 32 Justowanie wysokości zewnętrznych łap maszyny
(1) Śruba regulacyjna M24x2x120 do justowania wysokości
(2) Zewnętrzna łapa maszyny
(3) Zacisk
(4) Śruba imbusowa, M24x90
→ Skontroluj wymaganą wysokość transportera płytek drukowanych.
→ Po ustawieniu (wypoziomowaniu) automatu, dokręć kluczem dynamometrycznym śruby im-
busowe M24x90 (poz. 4) w celu zaciśnięcia zacisków na wszystkich zewnętrznych łapach
maszyny (poz. 3).
WSKAZÓWKA 4
Moment dokręcania wynosi 130 Nm. Przy mniejszym momencie dokręcania automat mógłby
mieć skłonność do wibracji.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
281
→ Wykręć środkowe łapy maszyny kluczem hakowym 135 - 145 tak, aby mocno oparły się na
podłożu.
→ Uważaj, aby nie wykręcać za daleko środkowych łap, co spowoduje rozregulowanie ustawie-
nia automatu.
4
Rys. 4.3 - 33 Ustawianie i kontrolowanie środkowej łapy maszyny
→ Sprawdź jeszcze raz dokładność wypoziomowania automatu za pomocą poziomnicy maszy-
nowej.
→ Kluczem widełkowym RK65 dokręć przeciwnakrętkę M24 (poz. 3).
4.3.19 Zdejmowanie zabezpieczeń transportowych
– Zdejmij wszystkie zabezpieczenia transportowe z osi portali.
(1) Element dystansowy
(2) Środkowa łapa maszyny
(3) Przeciwnakrętka M24
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
282
4.3.20 Usuwanie środka antykorozyjnego z prowadnic szynowych
Przed wysyłką automaty są zabezpieczane środkiem antykorozyjnym.
OSTROŻNIE 4
– Z tego względu usuń zabezpieczenie antykorozyjne ze wszystkich osi i łożysk, wykonując
pierwsze przesuwy osi maszyny podczas jej uruchamiania.
– Nasmaruj wszystkie osie i łożyska smarem stałym podanym w instrukcji utrzymania.
Jeżeli środek antykorozyjny zmiesza się ze smarem łożyskowym osi, może to spowodować
znaczne skrócenie trwałości łożysk i prowadnic szynowych.
OSTROŻNIE 4
Przy czyszczeniu prowadnic szynowych i podziałek nie wolno dopuścić, aby alkohol dostał się
do wózka prowadzącego. Alkohol zniszczy smar łożyskowy w wózku prowadzącym.
