Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Blokowanie automatu i zakładanie tabliczek ostrzegawczych Wydanie 01/2011
94
2.9.3 Sprężone powietrze w automacie po wyłączeniu wyłącznika głównego
Wyłączenie wyłącznika głównego (poz. 1 rysunku 2.9 - 1, strona 89) lub awaria sieciowego zasi-
lania elektrycznego automatu powoduje zamknięcie sterowanego elektrycznie zaworu głównego
Y1 agregatu sprężonego powietrza (poz. 1 rysunku 2.8 - 1
, strona 88). W ciągu 5 sekund ciśnienie
spada do wartości 0 MPa (0 bar).
2.10 Blokowanie automatu i zakładanie tabliczek
ostrzegawczych
2.10.1 Zadanie i przeznaczenie
Przed przystąpieniem do jakichkolwiek czynności związanych z utrzymaniem i serwisem auto-
matu, trzeba zabezpieczyć automat przed ponownym załączeniem i umieścić na nim odpowiednie
tabliczki ostrzegawcze. Ścisłe przestrzeganie opisanej niżej procedury wyklucza możliwość do-
znania urazów przez pracowników.
WSKAZÓWKA Niniejsza procedura obejmuje minimalne wymagania, jakie muszą być spełnione
przy blokowaniu automatu i zakładaniu na nim tabliczek ostrzegawczych przed przystąpieniem do
czynności związanych z utrzymaniem i serwisem automatu. Dodatkowe środki bezpieczeństwa,
niezbędne do bezpiecznego wykonania pracy, mogą być określone przez komórki i instytucje od-
powiadające za bezpieczeństwo i higienę pracy. 2
2.10.2 Opis
Załączając, regulując lub odblokowując energię w automacie, postępuj zawsze zgodnie z opisaną
niżej procedurą.
→ Zawiadom wszystkich pracowników, których to może dotyczyć.
→ Wyłącz automat i wszystkie związane z nim urządzenia dodatkowe. W tym celu wykonaj nor-
malne procedury wyłączeniowe:
–Naciśnij przycisk STOP.
–Wyłącz komputer sterujący.
–Wyłącz automat wyłącznikiem głównym.
→ Odłącz automat od wszystkich źródeł energii:
– Przerwij dopływ sprężonego powietrza.
– Przerwij zasilanie sieciowe.
→ Zablokuj urządzenia.
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Blokowanie automatu i zakładanie tabliczek ostrzegawczych
95
–Załóż zamki wszędzie, gdzie jest to możliwe, na przykład na wyłączniku ochronnym sil-
nika.
2
Rys. 2.10 - 1 Usytuowanie wyłącznika ochronnego silnika
2
(1) Zasilanie elektryczne
(2) Wyłącznik ochronny silnika
(T) Kierunek transportu płytek drukowanych
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Blokowanie automatu i zakładanie tabliczek ostrzegawczych Wydanie 01/2011
96
2

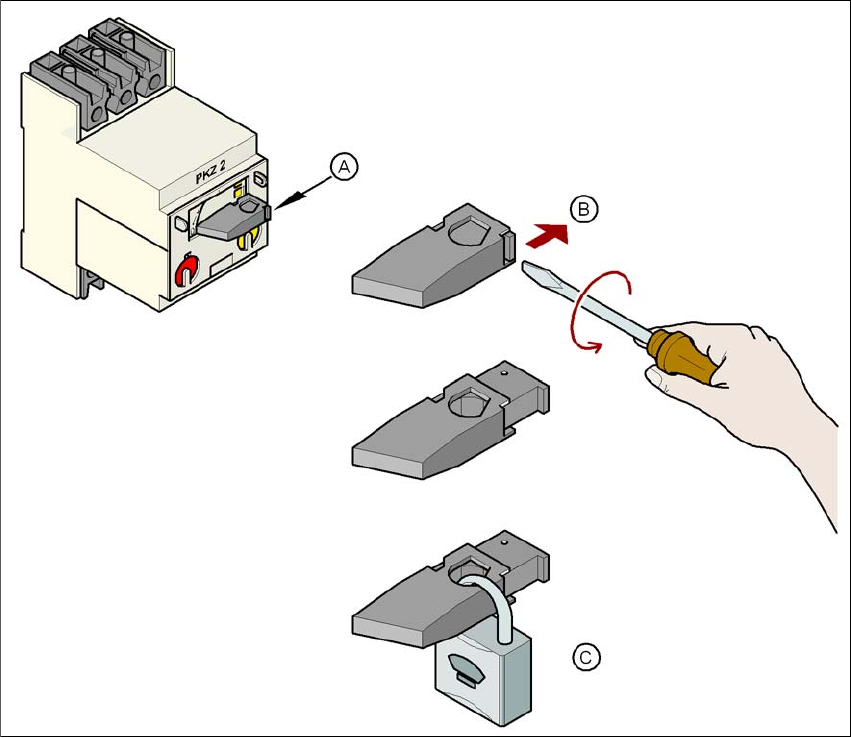

Rys. 2.10 - 2 Blokowanie wyłącznika ochronnego silnika
2
– Alternatywnie: Zakładanie tabliczek ostrzegawczych
Maszyna musi być zablokowana kłódką, o ile jest to możliwe. Są jednak sytuacje, gdy w nie
można założyć kłódki celu wyłączenia energii. W takich przypadkach na maszynach odłączo-
nych od zasilania energetycznego muszą być założone tabliczki ostrzegawcze, informujące
pracowników, że maszyna została odłączona od zasilania w celu wykonania czynności ser-
wisowych. Tabliczka musi być pewnie zamocowana, widoczna ze wszystkich stron i może
być zdjęta tylko przez osobę, która ją założyła. 2
→ Uwalnianie zakumulowanej energii
(A) Obróć dźwignię przełączającą w kierunku przeciwnym do ruchu wskazówek zegara.
(B) Wypchnij wkrętakiem nakładkę ryglującą z dź
wigni przełączającej.
(C) Zabezpiecz dźwignię przełączającą kłódką.
