Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Bezpiecze ń stwo eksploatacji Wydanie 01/2011 Odcinanie dop ł ywu spr ęż onego powietrza i redukcja ci ś nienia 87 2.7.2 Napi ę cia obni ż one i…
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Napięcia obniżone i Czasy rozładowania w automacie Wydanie 01/2011
86

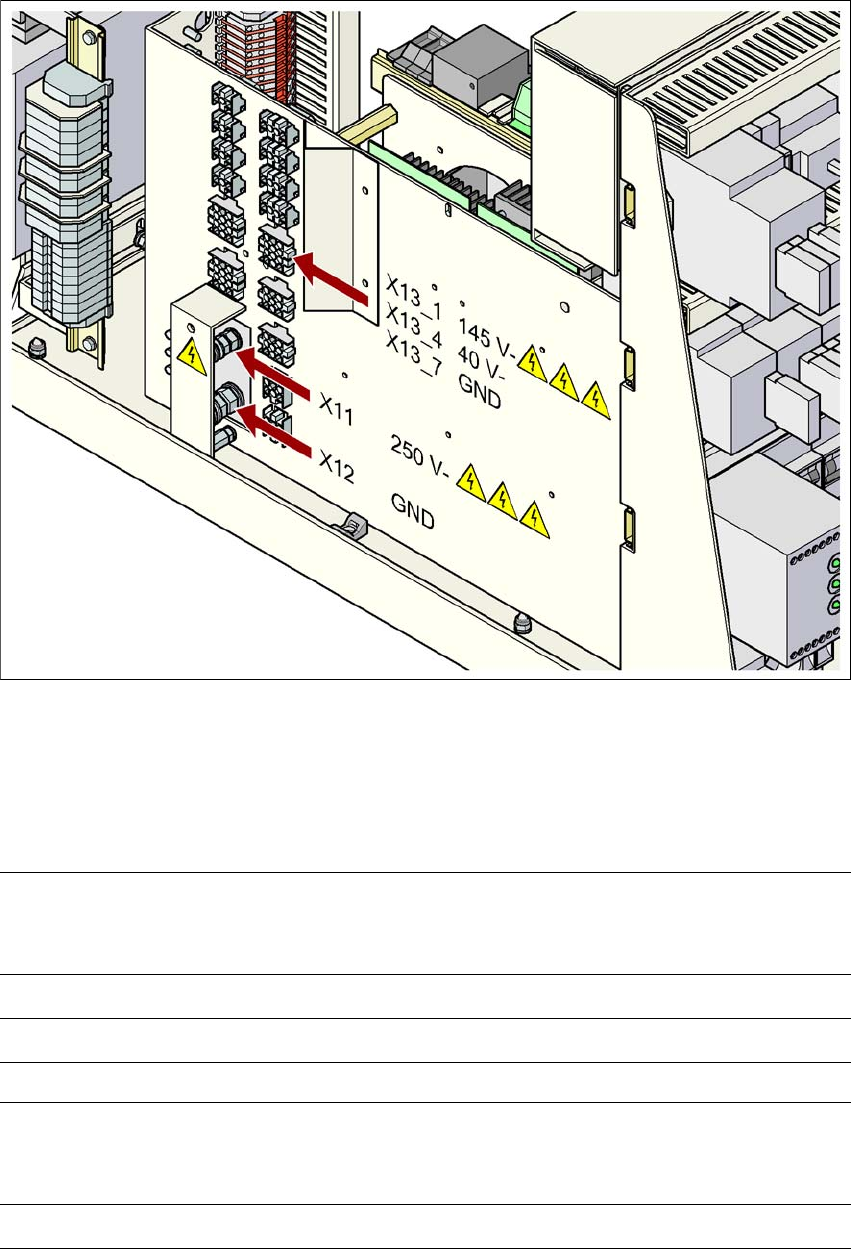

Rys. 2.7 - 2 Punkty pomiarowe na panelu zasilania elektrycznego
2
2.7.1 Napięcia robocze, napięcia obniżone i czasy rozładowania po wciśnięciu
przycisku STOPU AWARYJNEGO
2
2
Kołki X11 i X13_1
mierzone względem X12
(GND)
Napięcie przy
pracy w trybie
normalnym
Napięcie obniżone przy
włączonym STOPIE
AWARYJNYM
Czasy
rozładowania
X11 + 250 V- <10 V- 7 s
X13_1 + 145 V- <10 V- 50 s
Kołek X13_4
mierzony względem kołka
X3_7 (-)
Napięcie przy
pracy w trybie
normalnym
Napięcie obniżone przy
włączonym STOPIE
AWARYJNYM
Czasy
rozładowania
X13_4 + 40 V- + 40 V- -
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia
87
2.7.2 Napięcia obniżone i czasy rozładowania po wyłączeniu wyłącznika główne-
go
2
OSTROŻNIE 2
Aby uniknąć utraty danych, wyłączaj automat - z wyjątkiem sytuacji awaryjnych - dopiero po speł-
nieniu następujących kryteriów.
– Automat zakończył przesyłanie danych maszyny, uzbrojenia i użytku.
– Automat zakończył uzbrajanie płytek drukowanych.
– Automat zakończył fazę osiągania obrotów nominalnych.
2.8 Odcinanie dopływu sprężonego powietrza i reduk-
cja ciśnienia
Ciśnienie robocze automatu jest ustawione na stałe na 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Poło-
żenie agregatu sprężonego powietrza przedstawia poz. 1 rysunku 2.8 - 188
. Dopływ sprężonego
powietrza do automatu można przerwać kurkiem odcinającym (poz. 2 rysunku 2.8 - 188
).
→ Kluczem maszynowym zwolnij blokadę osłony.
→ Unieś osłonę (patrz rys. 2.8 - 1
, strona 88).
→ Obróć dźwignię kurka odcinającego (poz. 1 rysunku 2.8 - 1
, strona 88) z pozycji pionowej do
poziomej.
→ Obserwuj manometr ciśnienia roboczego (poz. 5 rysunku 2.8 - 1
, strona 88). Przy włączonym
automacie redukcja ciśnienia do 0 MPa (0 bar) następuje w ciągu 1 minuty.
OSTROŻNIE
Przy włączonej maszynie dopływ sprężonego powietrza można przerwać kurkiem odcinającym
najwyżej na 30 minut. Jeżeli potrzeba więcej czasu na wykonanie czynności konserwacyjnych
lub serwisowych na instalacji pneumatycznej, wyłącz automat wyłącznikiem głównym i odłącz go
od zasilania sprężonym powietrzem.
Kołki X11 1 i X13_4
mierzone względem X12 (GND)
Napięcie obniżone przy wyłączonym
wyłączniku głównym
Czasy
rozładowania
X11 <10 V- < 7 s
X13_1 <10 V- < 50 s
X13_4 <10 V- < 2 s
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia Wydanie 01/2011
88
2
Rys. 2.8 - 1 Agregat sprężonego powietrza automatu
(1) Kurek odcinający
(2) Manometr ciśnienia zasilania komponentów maszyny
ciśnienie zadane: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (zakres wskazań: 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr ciśnienia zasilania rozdzielaczy portali
ciśnienie zadane: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (zakres wskazań: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometr ciśnienia zasilania modułów podajnikowych Bulkcase
ciśnienie zadane: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometr ciśnienia wejściowego
ciśnienie zadane: 0,5 - 1,0 MPa, 5 - 10 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtr sprężonego powietrza
(7) Śruba imbusowa do mocowania panelu instalacji pneumatycznej
OSTRZEŻENIE
Nigdy nie odłączaj znajdujących się pod ciśnieniem przewodów sprężonego powietrza. Niebez-
pieczeństwo wypadku! 2
