Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio A partire dalla versione software SR.710. 0 Edizione 12/2016 2.7 Dispositivi di sicurezza 75 2 Fig. 2.7 - 4 Posizione di interruttori e tast i - panorami…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.7 Dispositivi di sicurezza A partire dalla versione software SR.710.0 Edizione 12/2016
74
2.7.2 Interruttori e tasti della macchina
2.7.2.1 Posizione di interruttori e tasti nella macchina
2
Fig. 2.7 - 3 Posizione di interruttori e tasti - panoramica sul lato di uscita del CST
(1) Interruttore principale
(2) Tasto di avvio
(3) Tasto di ARRESTO DI EMERGENZA
(4) Tasto di arresto (nero)
(T) Direzione di convogliamento CST
(2)
(1)
(3)
(4)
Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 2.7 Dispositivi di sicurezza
75
2

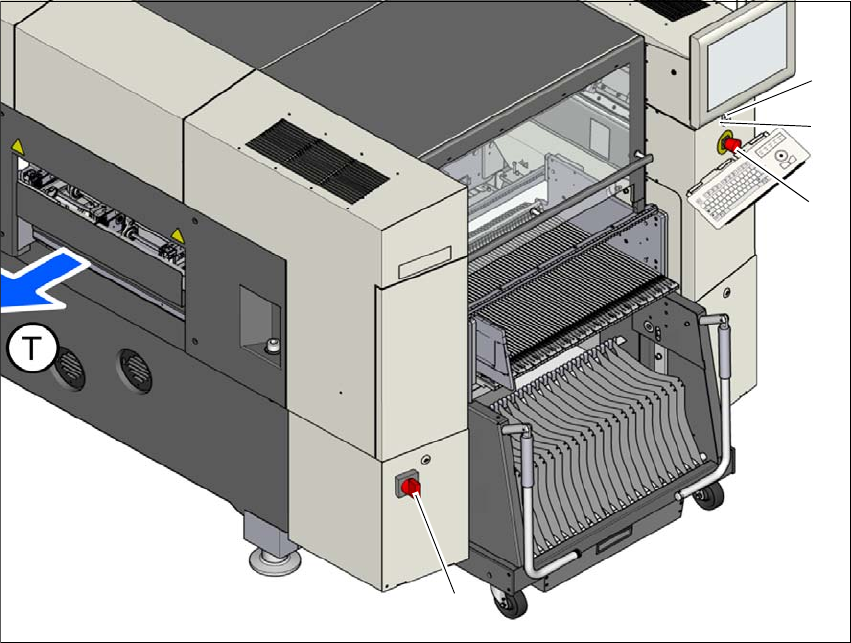

Fig. 2.7 - 4 Posizione di interruttori e tasti - panoramica sul lato di ingresso del CST
(1) Tasto di ARRESTO DI EMERGENZA
(2) Tasto di avvio
(3) Tasto di arresto (nero)
(T) Direzione di convogliamento CST
(3)
(1)
(2)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.7 Dispositivi di sicurezza A partire dalla versione software SR.710.0 Edizione 12/2016
76
2.7.2.2 Posizione degli interruttori di protezione nella macchina
2
Fig. 2.7 - 5 Posizione degli interruttori di protezione nella macchina
(1) Interruttore delle cappe protettive, posteggio 1
(2) Interruttore delle cappe protettive, posteggio 2
(3) Interruttore di protezione per il riconoscimento finecorsa
(T) Direzione di convogliamento CST
(2)
(1)
(3)
(3)
