Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio A partire dalla versione software SR.710.0 Edizione 12/2016 2.8 Tensioni residue e tempi di scarica nella macchina 87 2.8.4 St ato dell'aria compres…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.8 Tensioni residue e tempi di scarica nella macchina A partire dalla versione software SR.710.0 Edizione 12/2016
86
2

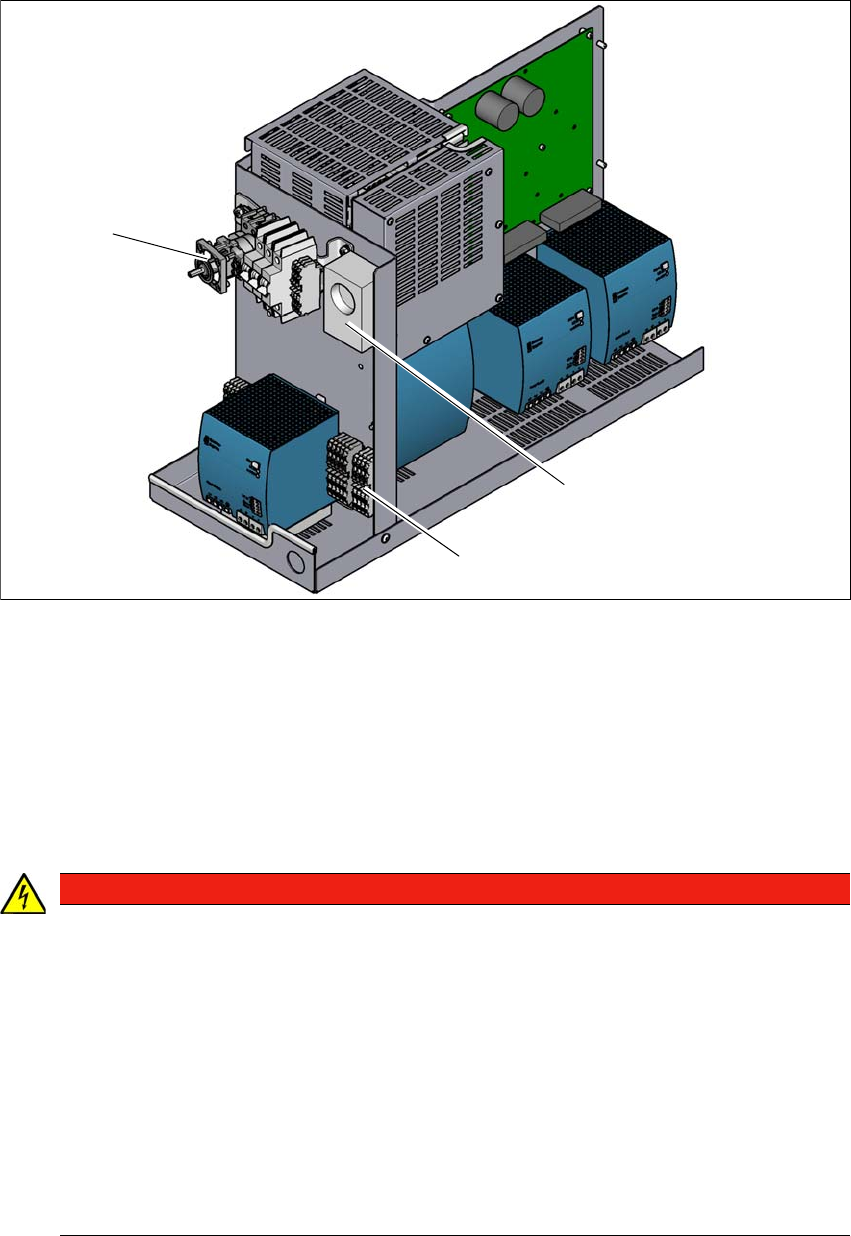

Fig. 2.8 - 1 Unità di alimentazione, lato frontale
(1) Presa di servizio (X98)
(2) Morsetti (X94) del cavo di alimentazione di rete
(3) Interruttore principale (S1)
2.8.3 Interruttore principale spento - macchina staccata dalla rete
2
(3)
(1)
(2)
PERICOLO
Pericolo di morte dovuto alle tensioni presenti all'interno dell'unità di alimentazione elet-
trica!
All'interno dell'unità di alimentazione elettrica si trovano componenti (condensatori) che
possono condurre tensioni pericolose per circa 5 minuti anche a macchina disinserita e
con la presa di rete disconnessa.
Attendere almeno 5 minuti prima di effettuare lavori all'unità di alimentazione elet-
trica.
Gli interventi sull'alimentazione elettrica e sul dispositivo di disconnessione di sicu-
rezza possono essere effettuati soltanto dai tecnici del servizio assistenza della ASM
Assembly Systems GmbH & Co. KG o da tecnici dell'assistenza dell'esercente for-
mati da ASM.
Istruzioni per l'uso SIPLACE SX1/SX2 2 Sicurezza di esercizio
A partire dalla versione software SR.710.0 Edizione 12/2016 2.8 Tensioni residue e tempi di scarica nella macchina
87
2.8.4 Stato dell'aria compressa dopo lo spegnimento dell'interruttore principale
Quando si disinserisce l'interruttore principale o in caso di interruzione dell'alimentazione di rete
della macchina, la valvola principale comandata elettricamente chiude l'unità dell'aria compressa
(pos. 1 della fig. 2.9 - 1
, pagina 89). In 5 s la pressione scende a 0 MPa (0 bar).
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2
2.9 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione A partire dalla versione software SR.710.0 Edizione 12/
2016
88
2.9 Blocco dell'alimentazione dell'aria compressa e dimi-
nuzione della pressione
L'unità dell'aria compressa si trova presso il posteggio 2 (vedi fig. 4.2 - 1, pagina 184).
La pressione di esercizio della macchina è fissa a 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). La posizione
dell'unità dell'aria compressa è indicata dalla pos. 1 della fig. 2.9 - 1
, pagina 89. È possibile inter-
rompere l'alimentazione dell'aria compressa alla macchina con il rubinetto di chiusura (pos. 2
della fig. 2.9 - 1
, pagina 89).
Allentare il bloccaggio del rivestimento con la chiave della macchina.
Sollevare il rivestimento (vedi fig. 2.9 - 1, pagina 89).
Ruotare la leva del rubinetto di chiusura (pos. 1 della fig. 2.9 - 1, pagina 89) dalla posizione
verticale a quella orizzontale.
Osservare il manometro della pressione di esercizio (pos. 5 della fig. 2.9 - 1, pagina 89). Se
la macchina è accesa, in 1 minuto la pressione scende a 0 MPa (0 bar).
2
ATTENZIONE
Interruzione dell'alimentazione di aria compressa!
Se la macchina è accesa, si può interrompere l'alimentazione dell'aria compressa
con il rubinetto di chiusura per un massimo di 30 minuti.
Se serve più tempo per le operazioni di manutenzione o di assistenza al sistema
pneumatico, spegnere la macchina dall'interruttore principale e staccarla dall'alimen-
tazione dell'aria compressa.
