3.7.3 Cabeça Collect&Place de 6 segmentos para montagem de PCI em alta
velocidade
3

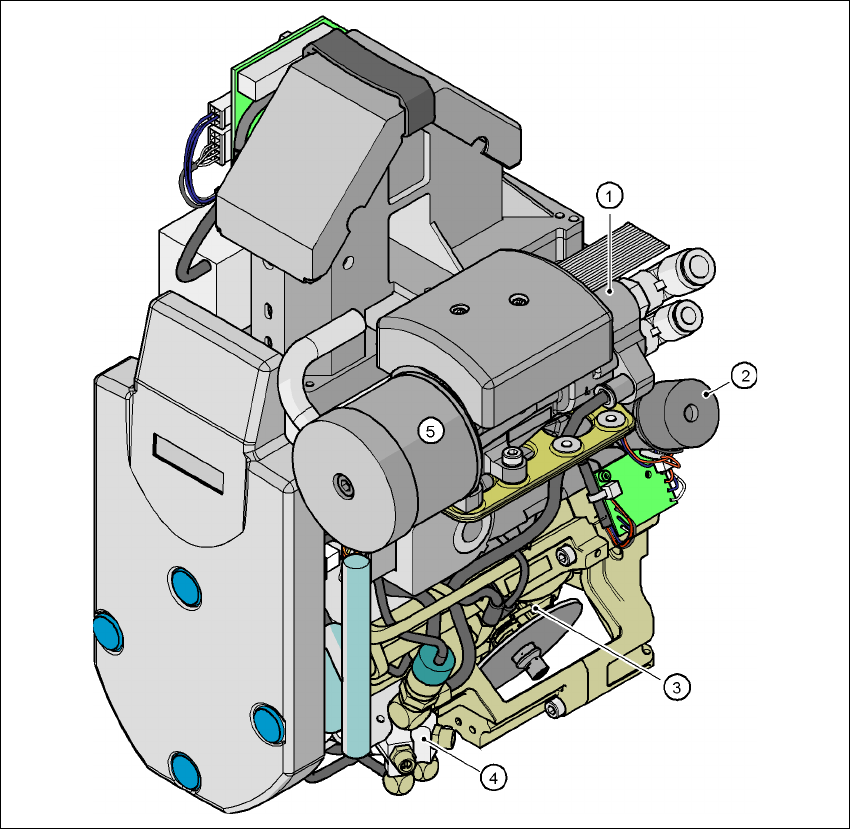

Fig. 3.7 - 6 Cabeça Collect&Place de 6 segmentos - grupos funcionais, parte 1
3
(1) Gerador de vácuo
(2) Estação giratória - eixo DP
(3) Estrela com 6 tubos - eixo estrela
(4) Válvula de sopro de ar
(5) Silenciador
3 Dados técnicos Manual do usuário SIPLACE Série HF
3.7 Cabeças de montar Versão de software SR.50x.xx Edição 01/2006 PT
124
3
Fig. 3.7 - 7 Cabeça Collect&Place de 6 segmentos - grupos funcionais, parte 2
3
(1) Placa distribuidora intercalar, por baixo da cobertura
(2) Acionamento da estrela - motor DR
(3) Motor do eixo Z
(4) Comando da regulação das válvulas
(5) Câmara de componentes 39 x 39
Manual do usuário SIPLACE Série HF 3 Dados técnicos
Versão de software SR.50x.xx Edição 01/2006 PT 3.7 Cabeças de montar
125
3.7.3.1 Descrição
A cabeça Collect&Place de 6 segmentos também trabalha segundo o princípio de Collect&Place.
Com o módulo de visão standard de CO, a máquina automática HF monta componentes com
aresta de 32 mm não só rigorosamente como também muito rapidamente. Assim, a sua utilização
é recomendada no caso de haver elevada percentagem de PCI nos produtos a acabar. É preci-
samente na área de utilização principal de PLCC 44 até QFP 208 que permite um considerável
aumento da produção. 3
Por meio do módulo de visão DCA, a cabeça estrela de 6 segmentos pode centrar opticamente
e montar componentes de 0,6 x 0,3 mm² até 13 x 13 mm². Na montagem de Flip-Chips de alta
velocidade e de componentes Bare Die, o módulo de visão DCA otimiza a velocidade e a preci-
são. Os valores estão indicados na Tabela na página 127
. 3
Funções de controle e de auto aprendizagem 3
As funções de controle e de auto aprendizagem descritas na página 120 para a cabeça Col-
lect&Place de 12 segmentos também se aplicam à cabeça Collect&Place de 6 segmentos. 3
3.7.3.2 Descrição do funcionamento
3
Fig. 3.7 - 8 Descrição do funcionamento
Câmara de componentes
Eixo DP
Rodar o CO para a posição
de montagem
Recolher ou colocar o tubo
Eixo Z
Recolha ou montagem
do CO
Eixo estrela
Rotação da estrela
Rejeitar o CO
