6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.2 Dados técnicos do alimentadores S Versão de software SR.50x.xx Edição 01/2006 PT
256
6.2.8 Alimentador de fita 24/32 mm S DP para bolsas fundas

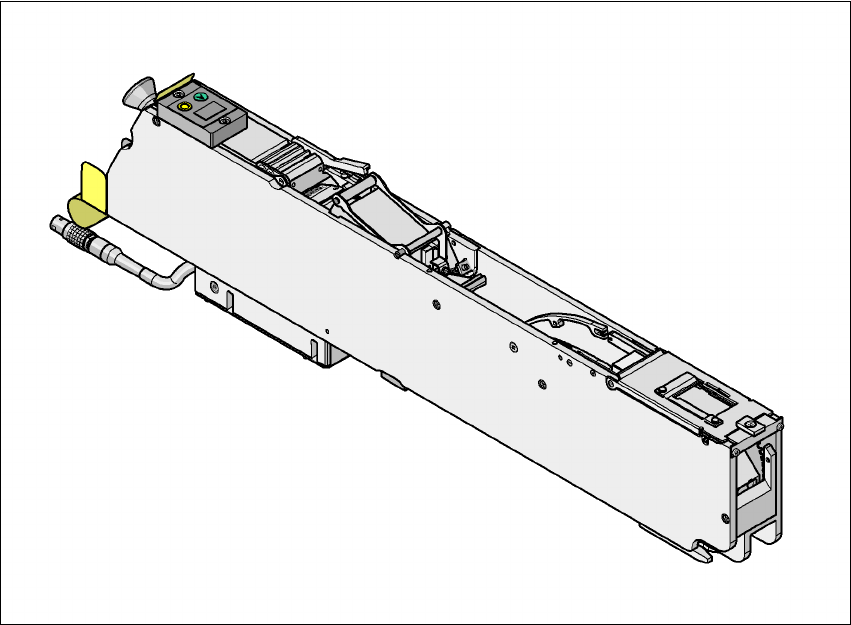

Fig. 6.2 - 8 Alimentador de fita 24/32 mm S DP para bolsas fundas
Número do artigo 00141193-xx 6
Largura 42,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 1,5 6
Número máximo de alimentadores 4 x 10 6
Altura da fita até 25 mm 6
Espaçamento do transporte de 4 mm até 40 mm em passos de 4 mm 6
Manual do usuário SIPLACE Série HF 6 Manuseio dos componentes
Versão de software SR.50x.xx Edição 01/2006 PT 6.2 Dados técnicos do alimentadores S
257
6.2.9 Alimentador de fita 44 mm S
Fig. 6.2 - 9 Alimentador de fita 44 mm S
Número do artigo 00141094-xx 6
Largura 54,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 2 6
Número máximo de alimentadores 4 x 7 6
Armazém de componentes com bobinas de 7" aprox. 2.000 unidades 6
Espaçamento do transporte de 4 até 52 mm em passos de 4 mm 6
6 Manuseio dos componentes Manual do usuário SIPLACE Série HF
6.2 Dados técnicos do alimentadores S Versão de software SR.50x.xx Edição 01/2006 PT
258
6.2.10 Alimentador de fita 44 mm S DP para bolsas fundas
Fig. 6.2 - 10 Alimentador de fita 44 mm S DP para bolsas fundas
Número do artigo 00141194-xx 6
Largura 54,6 mm 6
Pistas por alimentador 1 6
Localidades dos alimentadores ocupadas 2 6
Número máximo de alimentadores 4 x 7 6
Altura da fita até 25 mm 6
Espaçamento do transporte de 4 mm até 52 mm em passos de 4 mm 6
6
