支撑台原点传感器（BU 原点传感器）的更换
1） 从三传感器架卸下传感器。
2） 把传感器和传感器配件之间的距离调整为 1.0～1.9（目标是 1.5mm）。
图 5-9-1 BU 原点传感器
40136833｢BU_SENSOR_BRACKET｢
40137322「BU ORG SENSOR ASM」
SM4860801SC
维修调整要领书
5-13
5-10．
T-PIN 传感器的更换（选购品）
1） 卸下调整螺丝，卸下传感器架，更换传感器。
安装时，把中心销只下降 1.5
- 0
０
.5mmz（下图尺寸 A）的状态下，拧松调节螺丝上下移动传感器架把Ｔ・
ＰＩＮ传感器调整到ＯＮ。
2） 进行电缆线的处理。
图 5-10-1 T-PIN 传感器
SL6030692TN
带垫片内六角螺栓 M3×6
40092576
T-PIN传感器组件
調整ねじ
センサブラケット
Ｔ・ＰＩＮセンサ
Ｔ・ＰＩＮ传感器
调整螺丝
传感器架
维修调整要领书
5-14
5-11．
中心销的更换（选购品）

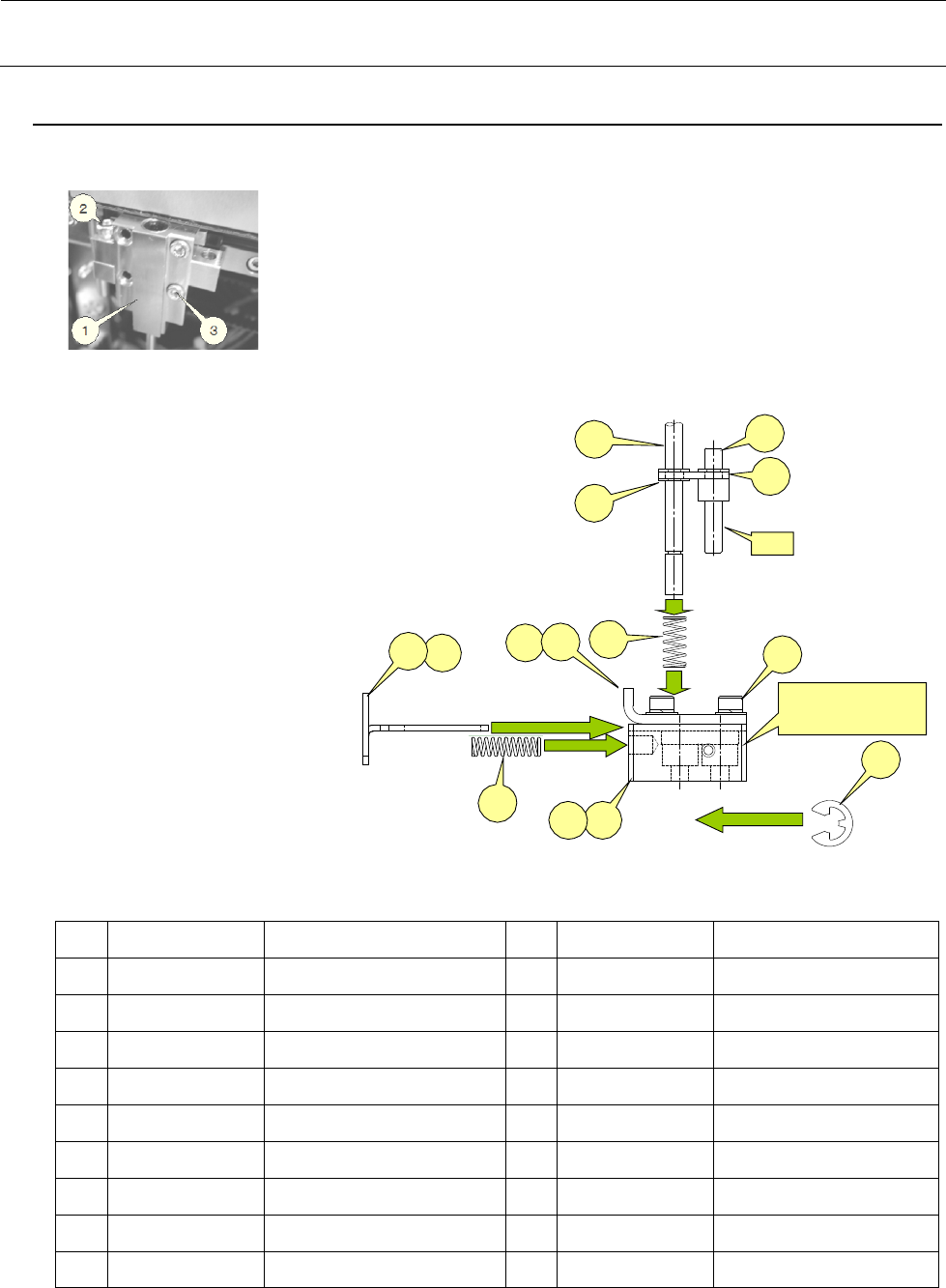

1） 拧松①导向部Ａ、④导向部Ｂ的螺丝（②③、⑤），和导向器一起卸下中心销。
2）此时，卸下各支架上的基准侧
安装的 T-PIN 传感器。
⑫卸下 E 环之后，把⑰中心销
从减震部可以拔出。
⑯卸下 E 环（上下 2 个）之后，
可以卸下⑰中心销。更换时，
请按照相反的顺序进行操作。
另外，请使用新的Ｅ环。
更换后、与 5-10 章．T-PIN 传
感器同样地进行更换，并调整
传感器的位置。
货号 品名 货号 品名
1 40000886 GUIDE_BLOCK_ASM 10 L179E721000 DAMPER_BLOCK_R
2 40000887 GUIDE_BLOCK_A_ASM 11 SL6030892TN SCREW
3 40000889 GUIDE_BLOCK_B_ASM 12 RE0300000K0 E-RING
4 40000891 STOPER_SLIDE_LEVER_L 13 40000896 DAMPER_LOCK_PIN
5 40000897 STOPER_SLIDE_LEVER_R 14 40000978 DAMPER_LOCK_LINK
6 L179E621000 DAMPER_BLOCK_L 15 40000950 DAMPER_SPRING
7 40015791 DAMPER_PLATE_L 16 RE0300000K0 E-RING
8 40015792 DAMPER_PLATE_R 17 － CENTERING_PIN
9 40015793 LOCK_SPRING 18
图 5-11-1
⑦
④
⑰
⑬
⑭
⑯
Ａ
⑤
⑨
⑮
⑧
⑪
Ｂ部
右側＝⑧＋⑩＋⑪
左側＝⑦＋⑥＋⑪
⑫
⑩
⑥
图 5-11-2
