4. 规格
4-1. 设备规格
4-1-1. 供给设备和环境条件
KE-3020/3020R
电压
三相 AC 200V、220V、240V、380V、
400V、415V ±10 %(注 1)
频率 50／60 Hz
额定视在电力 2.2 kVA
空气压力 0.5±0.05 Mpa 干燥空气
最大空气消耗量 50L／min（标准状态）*2
温度
10℃～35℃
保证精度温度 20～25 ℃
湿度
30～80％RH (但不得有露水)
工作时
标高 1,000m 以下
温度 -15℃ ～ ＋70 ℃
环
境
条
件
运输与保管
湿度
20％～95％RH (但不能有露水)
噪音 75dB (A)以下 *3
设置条件（适用于 EN 型机器）
过电压区分 过电压区分Ⅲ（IEC60664-1)
污染程度 污染度 3
*1 不带初级侧电源电缆。
对于由电源电缆短路引起的初级侧线路事故，本公司无法提供事故保证，请用户自行负责挑选漏电断路
器与电源电缆。
电源电缆务必使用各个相位 5.5mm
2
以上的电缆。
（根据供给的电源电压及电源线长度，电源电缆的适合横断面积不同，务请注意。）
导体断面积（mm
2
） 电缆长度
（m）
200V 系列 400V 系列
20 以下
5.5 5.5
30 8.0 5.5
40 10.0 6.0
50 14.0 6.0
·峰值电流（使用 AC200V、3 相电源时）：40A
*2 标准状态：温度 20℃、绝对压力 0.1MPa(=100kPa=1bar)、相对湿度 65％的空气状态。
*3 根据 JIS Z 8731 测定。
8

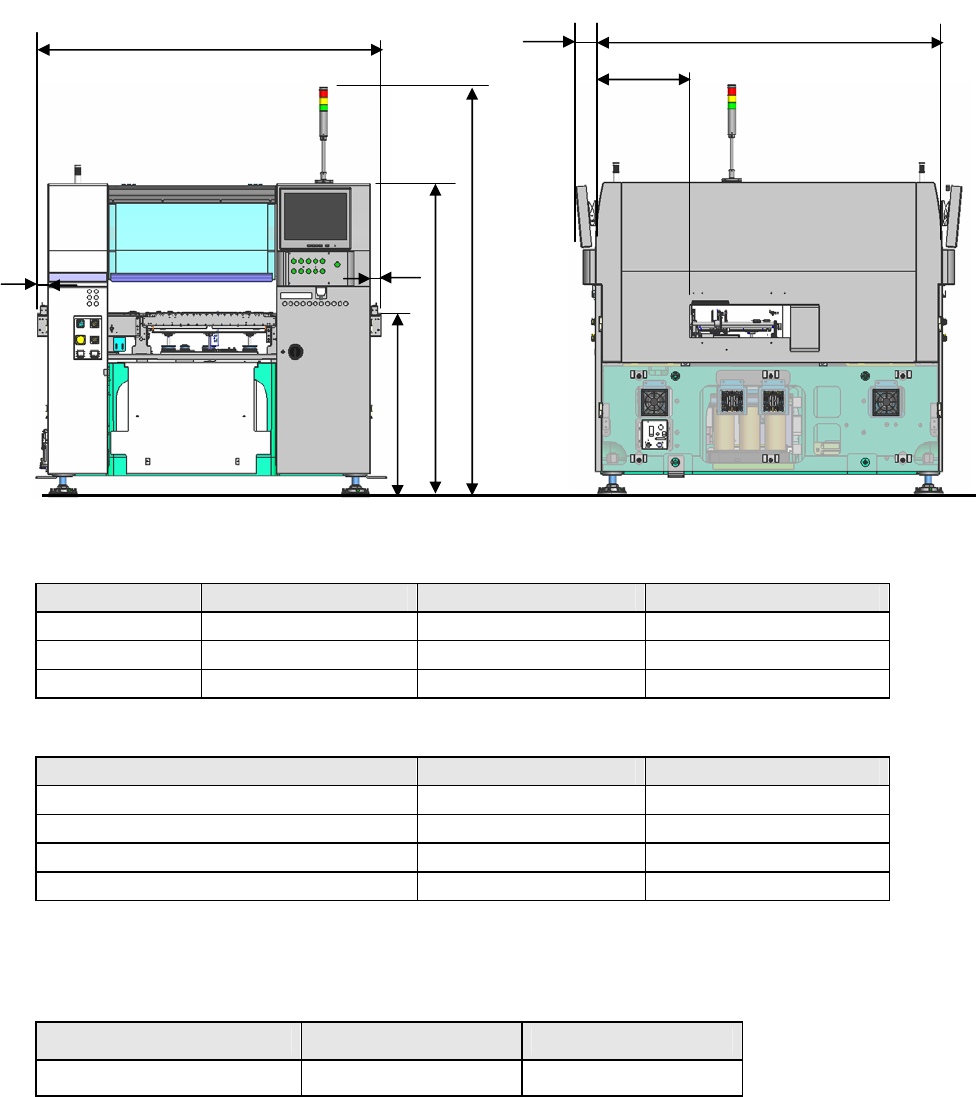

4-1-2.
外形尺寸 (不包括最大突起物)
单位：mm
尺寸 L 基板 L-wide 基板 XL 基板
A（传送长度）
1,675 1,975
2,131
B（不含 LCD）
1,690 1,690
1,890
C（传出量）
50 200
228.6(L) / 222.4(R)
单位：mm
尺寸 传送高度：900mm 传送高度：950mm
D（从地面至传送带上面）
900 950
E（从地面到安全罩上面）
1,530 1,580
F（从地面到信号灯上面）
2,000 2,050
G (从安全罩前面到基板传送道)
484 484
4-1-3.
主机重量
单位：kg
机型 L、L-Wide 基板规格 XL 基板规格
KE-3020/3020R 约 2,100 约 2,250
A
D
B
E
F
G
C
C
(100)
9
4-2. 贴片循环时间（每小时的元件实际贴片数量）
①激光识别 单位 CPH)
KE-3020 / KE-3020R
基准轨道
前面基准 后面基准
基板尺寸
元件高度
L,L-Wide XL L,L-Wide XL
12mm 17,100 - 15,000 -
20mm 15,900 - 14,000 -
25mm - 15,300 - -
*1 把贴片元件 0603,1005 电容器在 200×200mm 基板上依次按 0°、90°、180°、270°角度
贴装 400 件时平均每小时可贴装的点数。 (按 IPC9850 标准)
*2 供给装置使用电动供料器（ETF8S）。
*3 使用LNC60 Head 6 个吸嘴同时吸取依次贴片。
*4 只贴装 0402 时，因贴片动作不同，循环时间约为一半。
*5 后面基准为在前面挂上带式供料器时的循环时间。
②图像识别 单位(CPH)
使用 Head MNVC6 Head（选购项）
IC Head
基板对应尺寸
元件供给装置
L,L-Wide XL L,L-Wide XL
带式供料器同时吸取
5,800 4,600 - -
TR-1SNR 4,300 3,500 2,200 2,000
TR-5SNX 3,400 3,000 2,100 1,800
TR-6SNX 1,200 1,100 1,300 1,100
*1 把贴片元件 10mm 以下的 QFP、BGA 在 330×250mm 基板上依次按 0°、90°、180°、
270°角度贴装 36 件时平均每小时可贴装的点数。
*2 使用带式供料器把外形尺寸□10mm 以下的引脚元件从后侧的带式供料器进行贴装时的
循环时间。
*3 L、L-wide 基板对应机型为元件高度 12mm 规格。
*4 不含ATC 交换、基板传送、BOC 标记识别时间。
