22 5-7. 元件检验（ CVS 、出厂选项） CVS 元件检验具有生产之前、 或元件用完后生产再开始时对要贴装的元件进行检查， 事先发现元件、 极 性、供料器安装位置等错误的功能。 有关销售时间、使用方法详细说明，请向本公司咨询。 5-8. SOT 方向检查功能（出厂选项） 在生产之前以及元件用完后生产再开始时，把要贴装的三脚 SOT 放在 SOT 方向检查台上，用左 OCC 检查供给角度的功能。 适用元件： · 元件尺寸 ： 1.…
21
バッドマーク
グローバルバッドマーク
基板
回路
5-4. 坏板标记读入器（工厂选项）
使用本功能进行设置后，在多电路基板上读取到各条电路有坏板标记(不良电路)时，可不在该电路上贴
装元件。
标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反差。
基板颜色与标记部位有足够的反射光差时，可切换与基板颜色的明暗反差。
使用本选项时，识别坏板标记的时间比使用标准设备的 OCC 摄像机每一点平均可缩短约 0.1 秒。
图 10 坏板标记的种类
5-5. 供料器统一更换功能（工厂选项）
可在主机上整批地装卸供料器类，在生产中进行下一次供料器的外部准备，节约准备工作时间。
5-6. 不间断运行（出厂选项）
在前、后侧装配完全相同的元件进行生产，元件用完时无需中断生产而可连续生产的功能。
生产时只使用基准侧（前侧或后厕）的供料器台架元件。
元件用完时，只从另一侧的供料器台架吸取元件继续生产，因此可在生产进行过程中供给元件。
22
5-7. 元件检验（CVS、出厂选项）
CVS 元件检验具有生产之前、或元件用完后生产再开始时对要贴装的元件进行检查，事先发现元件、极
性、供料器安装位置等错误的功能。
有关销售时间、使用方法详细说明，请向本公司咨询。

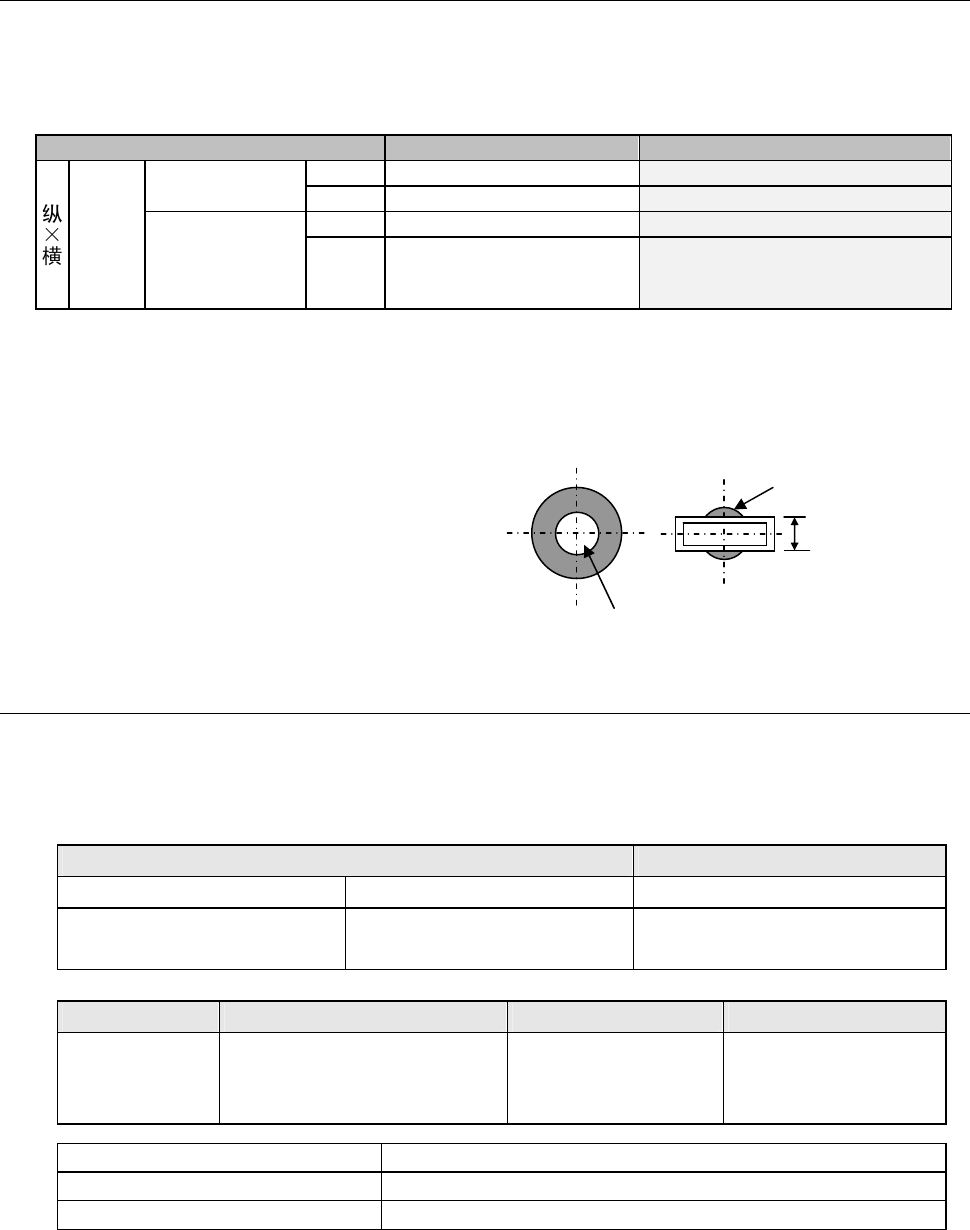

5-8. SOT方向检查功能（出厂选项）
在生产之前以及元件用完后生产再开始时，把要贴装的三脚 SOT 放在 SOT 方向检查台上，用左 OCC
检查供给角度的功能。
适用元件：
· 元件尺寸 ：1.6mm×□4.0mm
· 电极尺寸 ：长度 0.2mm～1.0mm
宽度 0.1mm～1.0mm
5-9. 负荷控制功能（出厂选项）
·负荷区 ：6*1 系吸嘴：98～135ｇ(1.0～1.32N)
・
6*2 系吸嘴：146～270ｇ(1.43～2.65N)
·精 度 ：±7.5%（2N 以上）±0.15N(2N 以下)
·使用选购项的 6*1 系列、6*2 系列吸嘴，可通过推入量（补偿量）和弹簧压力，简便地控制贴装负荷。
·可在实际吸取、贴片动作的同一瞬间执行真空 ON、OFF，简易测量吸取、贴片时的负荷量。
·可进行负荷属性波形显示。
5-10. 背面操作单元（出厂选项）
主机后侧带有液晶监视器、键盘、鼠标器的操作功能，与前侧作业效率相同。
(带有切换开关，切换前后侧操作)
5-11. 供料器位置指示器功能（FPI、出厂选项）
在生产过程中出现元件用完或者发生供料器错误时，用 LED 照明提示供料器的位置，利于操作人员及
时处理，缩短更换时间，提高效率。
23
5-12. MNVC（出厂选项）
本选项，用于对 LNC 60 Head 吸取的元件进行 VCS 图像识别和贴装，也可用于共面性检查、通
用图像元件的识别。
使用 MNVC，可大幅度地提高小型图像定心元件多的基板的生产效率。
适用元件尺寸 (单位:mm)
用IC Head 进行 VCS 识别 用LNC60 Head 进行 VCS 识别
注
1,2
反射 □3～□50 □3～□□33.5 标准 VCS
（视野 54mm）
透射
□3～□50 □3～□6
反射 □3～□24 1.0×0.5～□20
VCS
统一
识别
选购项
高分辨率
VCS
（视野 27mm）
透射
□3～□24 □3～□6
注 1:不能用 L Head 进行分段识别。
注 2:可用 L Head 识别的元件高度、引脚间距、球间距、球径，与 RHead 相同。
适用吸嘴
・
标准吸嘴: 500～508 为适用吸嘴。但#505、#506、#507、#508 需为防眩吸嘴。
・
特别订货吸嘴: 用 VCS 摄像时吸附面应不发
光。但是距离吸嘴中心 ±2.0mm 范围
除外。
5-13. 高分辨率摄像机（出厂选项）
与可切换反射／透射识别、切换波长（红色、蓝色、绿色）的灯光单元组合，可识别标准摄像机无法
识别的细间距元件（引脚、球形）。
适用元件尺寸
VCS 统一识别 VCS分段识别(只限ICHead)
反射照明识别元件 透射照明识别元件 反射照明识别元件
MNVC:1.0×0.05～□20.0
IC Head: □3.0～□24.0
MNVC:□3.0～□6.0
IC Head:□3.0～□24.0
最大：24.0×72.0 (1×3分段时)
□48.0 (2×2分段时)
引脚间距 元件高度 球间距 球径
0.2～2.54
·NC规格：0.08～12.0
·HC规格：0.08～20.0
·EC规格：0.08～25.0
0.25～2.0
φ
0.10～
φ
0.63
引脚元件反射照明 红色LED同轴照明、下方照明以及侧向照明
区域阵列元件侧向照明 蓝色LED球侧面照明。
透射照明 绿色LED外形透射照明。
※照明的光强度可以根据元件进行调整设置。
