25 5-16. IC 回收带（选购项） ※按机械式台架用、电动式台架用，装置不同。请使用对应的装置。图像识别装置判定的引脚弯曲或引脚悬浮的ＩＣ元件，将之逐一分离后进行回收。要变更传送间距时，可用相应数值更改设置。 · 贴片元件的尺寸：需要□ 10mm ～□ 50mm ，元件高度为 1mm 以上。 · 传送带传送间距： 15mm ～ 55mm( 可按 5mm 间距设定 ) · 回收数量： 5 ～ 16 个 · 占有位置数： …

5-14. 共面性（出厂选项）

扫描型激光变位表，利用受光透镜聚集照射到被测体的光斑反射、散射的光，并通过制作位置传感器

上的光斑图像，以非接触的方式来测量变位。

用于测量各引脚、球的高度，判定共面性。

有关销售时间、使用方法详细说明，请向本公司咨询。

5-15. 识别焊锡印刷补偿贴片位置的功能（出厂选项）

由于印刷基板具有伸缩性，当镀锡印刷位置和焊盘之间产生位移时，若在基板焊盘上进行贴片，过炉

后贴片位置可能会产生偏移。

识别镀锡印刷补偿贴片位置的功能，通过图像识别由于印刷基板伸缩等原因与基板焊盘出现的印刷位

移，采用不在焊盘上，而是在印刷镀锡上贴装元件的方法，利用自动校准功能，有效地减少了过炉后

的不良率，提高贴片位置精度。

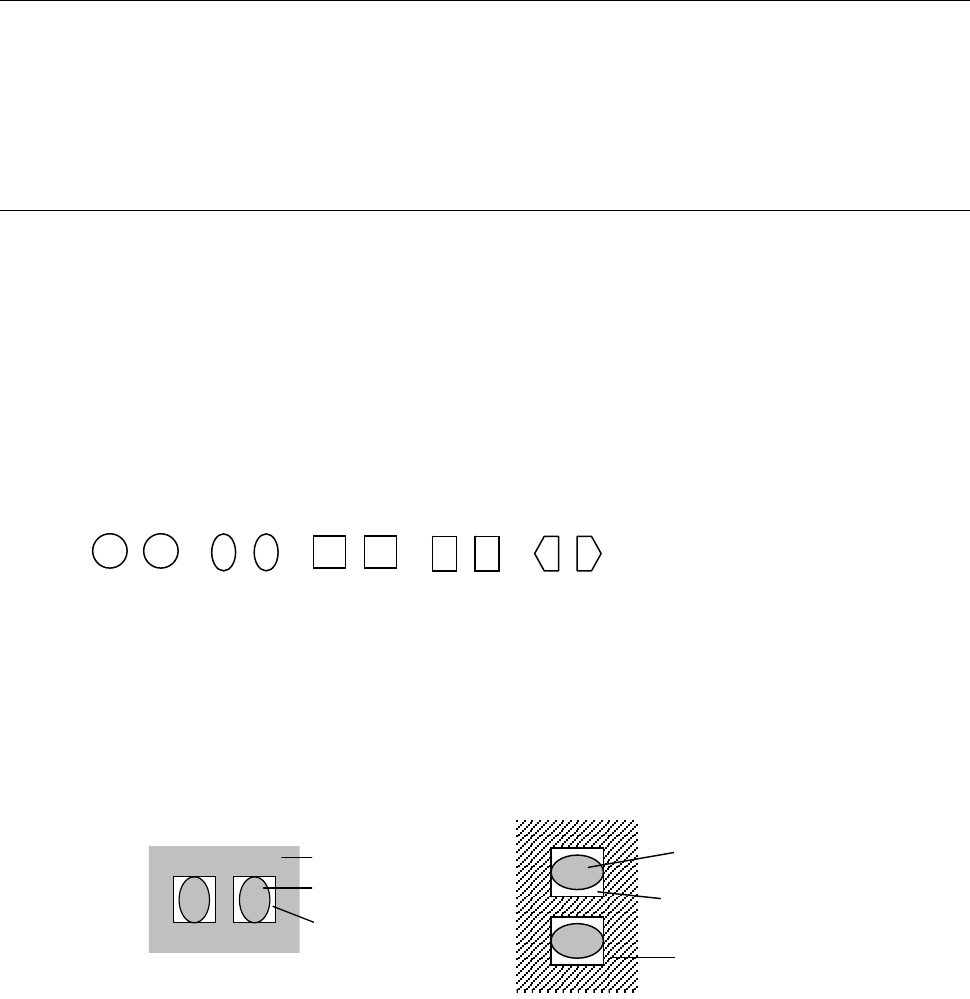

① 对象焊锡形状

在印刷基板焊盘上印刷的方形芯片用的 2 点 1 组对称形的膏状钎焊料。

※焊锡印刷形状，必须呈对称形状。不对称的形状，无法检测出准确的补偿量。

形状必须是圆、椭圆、正方形、长方形、五角形。

（※其他形状，需进行识别确认）

② 对象焊锡

共晶镀锡（NIHON HANDA：RX363-92MYO（S））、无铅镀锡（TAMURA KAKEN：TFL-204F-111S）

（※括弧内的镀锡产品使用效果已经确认）

③ 对象芯片尺寸

0402、0603、1005、1608、2012、3216

※但是必须可从

对镀锡获得短边

0.16mm

以上、长边

3.2mm

以下的图像。

④ 对象焊锡姿势

0°、90°、180°、270°（与摄像机的角度误差在±3°以内。）

＜焊锡姿势 0°、180°＞＜焊锡姿势 90°、270°＞

⑤ 对象基板材质、焊盘材质

·基板材质：树脂、纸酚醛、柔性材、陶瓷

·焊盘材质：金、铜、喷锡。

※必须与焊膏有明显的对比度。如果基板状态、镀锡印刷状态、丝网印刷、图案等检测领域内有

与镀锡几乎同等明亮的部分，不能取得镀锡单独的明亮映像，则有时无法进行识别校正。在这种

情况下，需要重新设置可取得显著对比度的位置。

基板

はんだ

パッド

基板

パ

ッド

はんだ

基板

焊锡

焊接焊盘

基板

焊锡

焊盘

基板

焊锡

5-16. IC回收带（选购项）

※按机械式台架用、电动式台架用，装置不同。请使用对应的装置。

图像识别装置判定的引脚弯曲或引脚悬浮的ＩＣ元件，将之逐一分离后进行回收。

要变更传送间距时，可用相应数值更改设置。

· 贴片元件的尺寸：需要□10mm～□50mm，元件高度为 1mm 以上。

· 传送带传送间距：15mm～55mm(可按 5mm 间距设定)

· 回收数量：5～16 个

· 占有位置数：9

5-17. 自动切带器（电动式台架用规格的选购项）

贴片后自动切断带料，统一处理。

为安装在主机上的一体化装备型，固定台架与统一更换台为共同使用部分。

电源由 KE-3020/3020R 主机连接器供给。

5-18. 自动切带器（机械式台架用规格的选购项）

贴片后自动切断带料，统一处理。

为安装在统一更换台机上的一体化装备供给。

电源由 KE-3020/3020R 主机连接器供给。

5-19. 连接器托架（机械式固定台架用规格的选购项）

在连接粘结带式供料器、IC 回收带、DTS 等时需要此项单元。

若已选择选购项的供料器统一更换功能时，则不需要此单元。

5-20. FCS（选购项）

FCS(Flexible Calibration System)的功能是: 把经 VCS 识别、或激光识别过的夹具元件贴在玻璃夹具基

板上，用摄像机自动测量程序设定值与实际贴片位置的差距，计算出贴片时的偏移值。

其一系列操作，在安装基板后，可通过读取程序自动进行。

移动设备时，或定期维护时，可用 FCS 来检查维持精度。

5-21. 支援软件

（1）EPU（External Programming Unit）

由于在生产状态的设备上不能进行生产程序的制作，使用此软件可在个人电脑上制作生产程序。

可直接在设备的程序制作画面上使用本软件制作程序，进行元件数据库的管理。

（2）FlexlineCAD

使用 FlexlineCAD 可将各种 CAD 系统所生成的文本数据文件（ASCII 格式）及其他公司设备的生

产程序转换为对应 JUKI 设备的文件。

从而可缩短生产程序的制作时间，顺利地从其他公司生产线转换数据。

※有关其他公司设备数据的转换对应，请咨询 JUKI 或代理店。

（3）IS（Intelligent Shopfloor Solutions）

本系统商品旨在继承 HLC 及 SCS 的功能，将 JUKI 贴片机上的生产相关业务和信息，通过以车间

（生产现场）为单位进行综合管理、优化，提高车间整体的生产性与制造品质，实现效率化，降低

成本。

通过 HLC 的强化功能，可实现图形化界面、「基板查看功能」标准化、以车间为单位编制生产计划。

IS 专用的防止元件误安装功能「Intelli SCS」，即可对应二维码，又可通过使用 RFID 标签，使元件

核对作业更加顺利。

※ 有关 IS 的详细内容，请参见『IS 机器规格书』。

※ 要使用 Intelli SCS 的功能，机器主机、供料器台车、各种供料器、托盘供应装置必须对应 RFID。

若要使用已有的设备，请咨询营业部门。

※ Intelli SCS 实施时间请咨询销售人员。
