19
尺寸与公差
外形尺寸为 0.5mm～3.0mm，公差为±10％以下。
中空形状的边线部分宽度应在 0.2mm 以上。

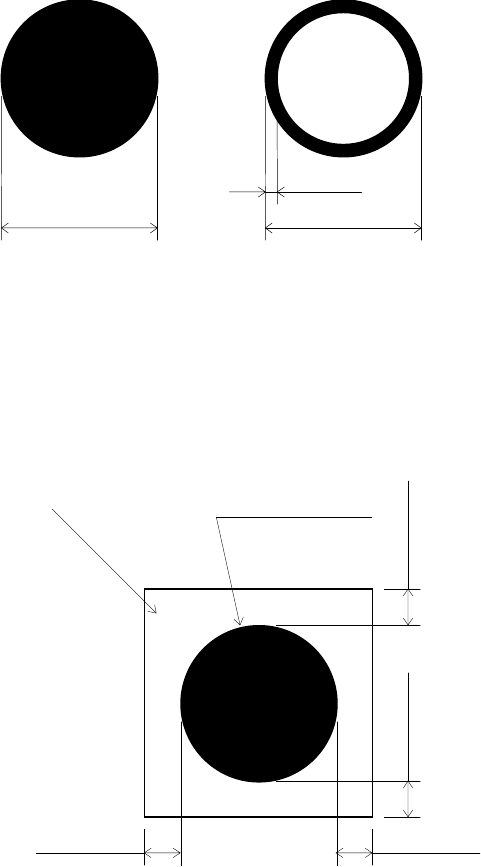

图 8 识别标记的尺寸与公差
识别标记周围空间应无导体图案、抗焊剂以及记号等其他标记，且该空间的尺寸，最好是离识别
标记外围 0.5mm 以上的大正方形。
图 9 识别标记的周围间隙
0.5mm
以上
0.5mm
以上
0.5mm
以上
0.5mm
以上
認識マーク
クリアランスエリア
0.5～3mm
0.2 以上
0.5～3mm
20
5. 标准功能与选购项
5-1. 元件数据库功能（标准）
元件数据库，是制作及管理在贴片机主机、外部程序装置（EPU）生产程序使用的「元件数据」的软件。
使用元件数据库，可对元件数据进行统一管理，编辑数据，缩短生产程序的制作时间。
※使用元件数据库时，需要外部 PC。
元件数据库用 PC 的必要配置列表如下。
种类 推荐配置
Windows XP Professional
Edition SP2 以上
推荐配置
Windows Vista Business
Edition SP1 以上
主机 IBM PC-AT 兼容机
CPU Pentium Ⅳ 3.2GHz 以上 Intel Core2 Duo 2.40GHz 以上
内存 1GB 以上 2GB 以上
硬盘 10GB 以上 40GB 以上
CD-ROM 驱动器 1 台以上
鼠标 OS 支持的品种
可运行的
个人电脑
总线插槽 网络用插槽 1 个插槽
CRT 分辨率 1024×768
打印机 OS 支持的品种
接口 100BASE-TX/10BASE-T 对应 LAN 连接器（RJ-45）X1
*1 Windows 7 尚不适用。
5-2. 高度测量功能HMS（标准）
制作吸取数据时，通过激光传感器自动测量元件的吸取位置高度。
吸取面为玻璃等透明物体(LED 等)、镜面状态下几乎全部反射的元件、蓝色元件及 0603 以下的不能使
用。也可作为示教点使用。
5-3. 传送带悬浮传感器（标准）
本项功能旨在避免带式供料器、管式（杆式）供料器、托盘架没有安装正确时造成机械故障。检测出传
感器安装有问题时，XY 轴即刻停止，并警告操作员。
21
バッドマーク
グローバルバッドマーク
基板
回路
5-4. 坏板标记读入器（工厂选项）
使用本功能进行设置后，在多电路基板上读取到各条电路有坏板标记(不良电路)时，可不在该电路上贴
装元件。
标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反差。
基板颜色与标记部位有足够的反射光差时，可切换与基板颜色的明暗反差。
使用本选项时，识别坏板标记的时间比使用标准设备的 OCC 摄像机每一点平均可缩短约 0.1 秒。

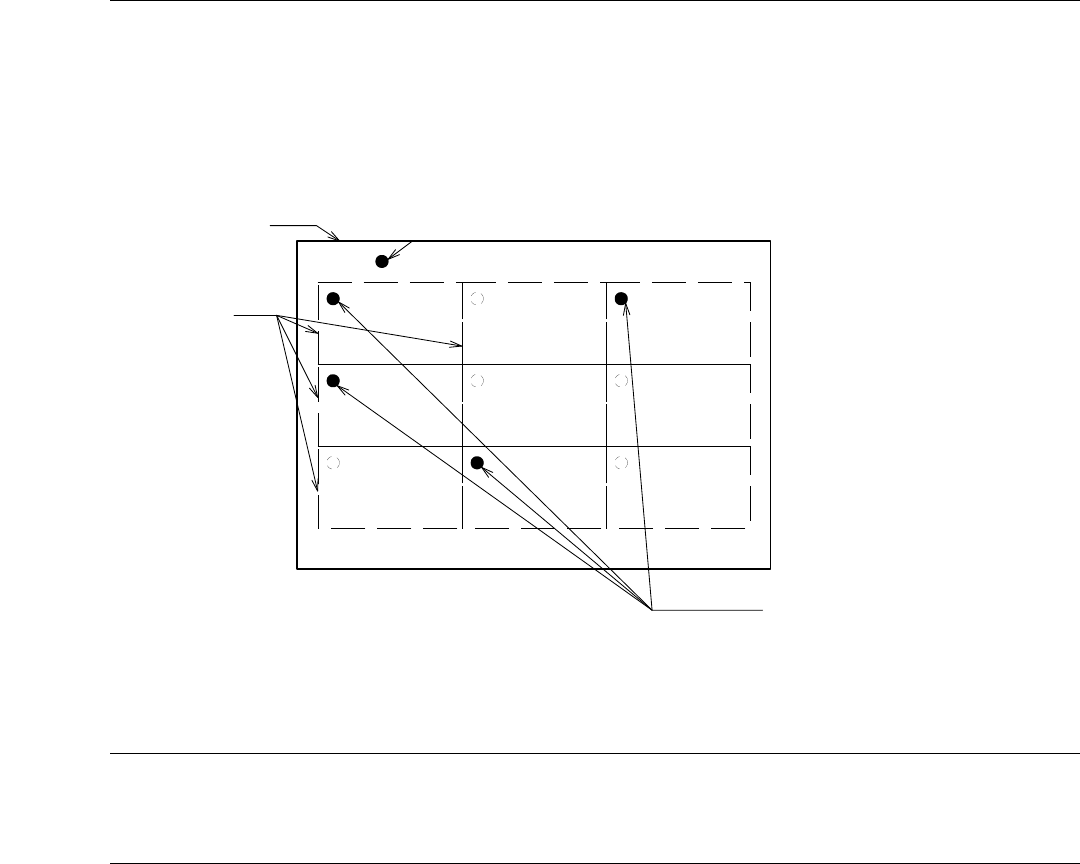

图 10 坏板标记的种类
5-5. 供料器统一更换功能（工厂选项）
可在主机上整批地装卸供料器类，在生产中进行下一次供料器的外部准备，节约准备工作时间。
5-6. 不间断运行（出厂选项）
在前、后侧装配完全相同的元件进行生产，元件用完时无需中断生产而可连续生产的功能。
生产时只使用基准侧（前侧或后厕）的供料器台架元件。
元件用完时，只从另一侧的供料器台架吸取元件继续生产，因此可在生产进行过程中供给元件。
