17 4-6-6. 基板位置校正功能 基板基准标记识别视野 □ 6.3mm( 摄像机视野范围 ) 图 5 基准标记识别视野 基板基准标记识别窗口尺寸 可在最大 6.3mm 的范围内进行调整。但应确保识别标记与周围的间隙。 识别标记的种类及校正方法 基板基准标记 在基板上设置 2 处或 3 处标记，用于校正整块基板。 检测出 2 处时，可对整块基板的位置偏移、角度偏移、基板的伸缩进行校正。 检测出 3 处时，可进一步对基板的 XY 直角的…
16
4-6-5.
基板表面及背面可贴片范围

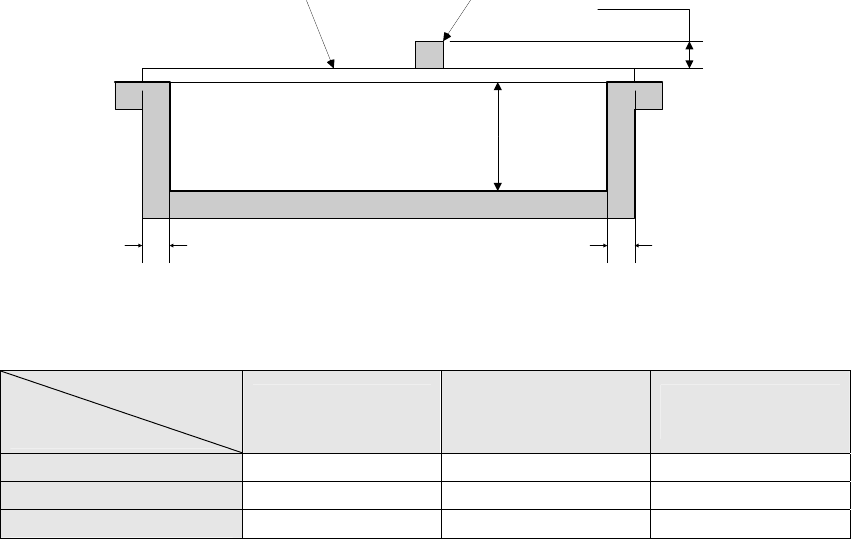

图 4 基板表面背面可贴片范围
可贴片的最大元件高度（mm）
元件尺寸
元件高度规格
元件对角
50mm 以下
元件对角
50mm 以上
88mm 以下
元件对角
88mm 以上
NC 规格
12mm 12mm 5mm
HC 规格
20mm 20mm 5mm
EC 规格
25mm 20mm 5mm
基板传送基准（工厂出货时对应）
Ｌ基板规格、Ｌ-wide 基板规格 前侧基准、后侧基准
ＸＬ基板规格 前侧基准
基板夹紧方式
以基板上面为基准，在传送轨道上从固定侧、可动侧两端，钳夹夹板的方式。
基板宽度调整方式
・
标准 ：使用手把手动调整的方式。
・
选购项 ：使用马达自动调整基板宽度的方式。（基板最小尺寸：50.0mm x 50.0mm）。
基板定位基准
・
外形基准
・
销基准（选购项）
元件
基板
H：尺寸参见下表
最大
40mm
3m
3m
17
4-6-6.
基板位置校正功能

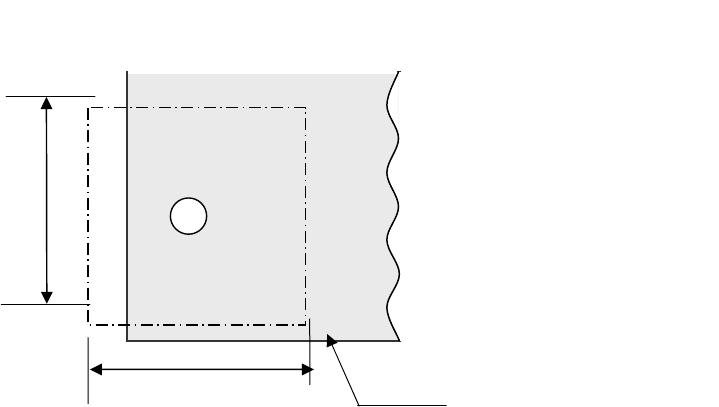

基板基准标记识别视野
□6.3mm(摄像机视野范围)
图 5 基准标记识别视野
基板基准标记识别窗口尺寸
可在最大 6.3mm 的范围内进行调整。但应确保识别标记与周围的间隙。
识别标记的种类及校正方法
基板基准标记
在基板上设置 2 处或 3 处标记，用于校正整块基板。
检测出 2 处时，可对整块基板的位置偏移、角度偏移、基板的伸缩进行校正。
检测出 3 处时，可进一步对基板的 XY 直角的偏移进行校正。
元件定位标记
进行 IC(QFP)等精度要求更高的贴片时，要使用单个元件上设置的 2 处或 3 处标记，以贴片点为
单位进行贴片位置的校正。
区域、元件定位标记
对有多个元件贴片位置的组，可设置 2 处或 3 处(任意位置)标记，以便对组内元件的贴片位置进
行校正。
注: 可设置在任意位置上。但有 3 处基准标记时，标记的 3 个点不能排列在一条直线上。
(建议在基板 4 个角设置标记)
识别标记
基板
6.3mm
6.3mm
基板识别视野
18
搭載グループ
エリア部品位置決めマーク 部品位置決めマーク
基準マーク

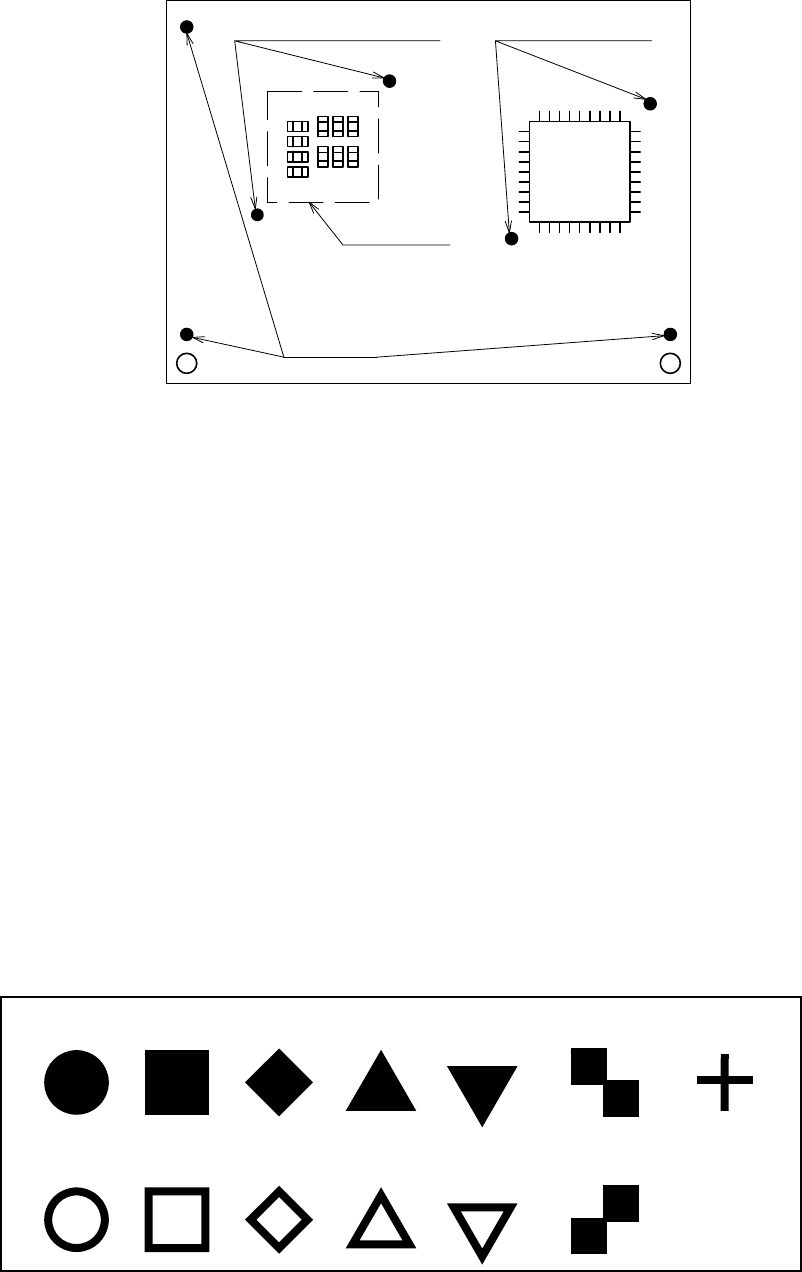

图 6 基准标记与元件定位标记
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜。
· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差。
· 识别标记不得被氧化，也不得使用粗劣老化的材质。
识别标记的涂层
标记的表面应进行下述涂层加工。
· 透明的抗氧化涂层加工
· 镀镍加工
· 镀锡加工
· 镀金加工
· 热空气均涂钎焊加工
标记形状
· 标准标记包括“识别标记形状”中所示的 13 种类型。
· 识别标记形状”以外的标记，用户可制作模板，通过图案匹配功能进行识别。
注 1 只限基准标记，基准领域为对象外。
注 2 在视野范围内不得有形状类似的图案。必须有明确的反差。
· 三角形、黑白相间的方格以及用户模板，旋转 90°后标记也可识别。
图 7 识别标记的形状
识别标记，依照 EIAJ ET-7302《表面贴装印刷电路板用识别标记》规定。
基准标记
基板基准标记
圆形
正方形
菱形
三角形
十字形
中空圆形 中空正方形 中空菱形
中空三角形 中空倒三角形
黑白相间方格
贴片组
区域元件定位标记
元件定位标记
