13
4-6. 对象基板
4-6-1. 基板传送方向
向右传送（从正面看，从左向右方向传送）
向左传送（从正面看，从右向左方向传送）
注: 出厂时对应
4-6-2.
基板尺寸和重量
1) 基板尺寸
（单位：mm）
最小尺寸（L
1
×W
1
）
注 1 注 2
最大尺寸（L
2
×W
2
）
注 1 注 2
厚度 T
L 基板规格 410×360
附带 L-Wide 选购项 510×360
XL 基板规格
50×30（带基板宽度自动调
整功能时为 50×50）
610×560
0.3～4.0
注 1：L 表示传送方向尺寸，W 与 L 成直角方向，W/L=2。
注 2：有关缺口基板、异形基板问题，请另向本公司咨询。
2) 基板重量的最大容许值
2,000g
3) 基板弯翘容许值
平均每 50mm 为 0.2mm 以下，上翘、下翘均 1mm 以下（根据 JIS B 8461）。
14

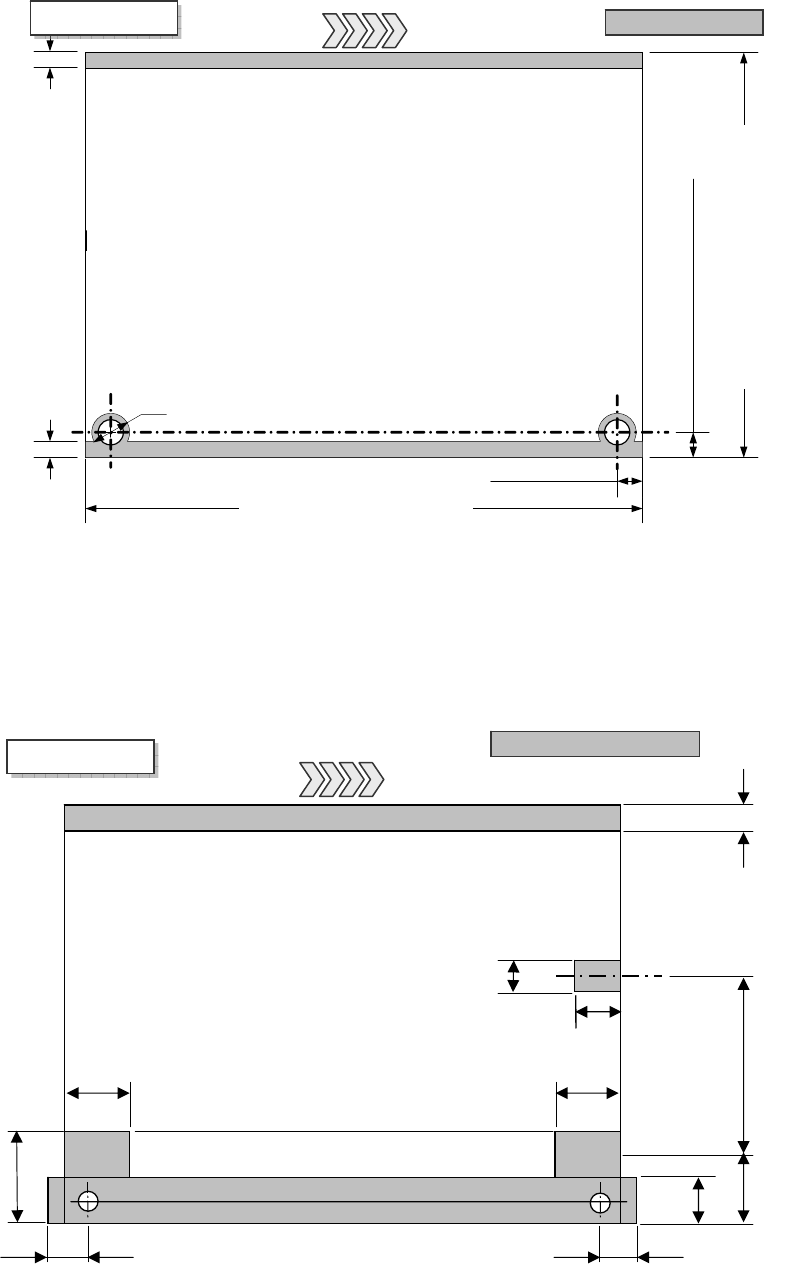

4-6-3. 基板传送元件不可贴片范围
*1： 为工厂出货时的尺寸。使用定心销（选购项）时，需追加限制范围。
*2： 安装基板宽度自动调整装置时，最小为：50mm。
图１ 元件不可贴片范围
4-6-4. 支撑销不可设置范围
1： 使用定心销（选购项）时，需追加限制范围。
图２ 支撑销不可设置范围（L、L-Wide 基板规格）
基板上面图
不可贴片范围
基板传送方向
3mm
3mm
L基板规格 30～360mm *2
L-wide基板规格 30～360mm *2
XL基板规格 30～560mm *2
5±0.1mm 特别订货5～7mm（工厂时对应) *1
6mm(销直径为4mm时) *1
5±0.1mm *1
L基板规格 50～410mm
L-wide基板规格 50～510mm
XL基板规格 50～610mm
传送轨道固定侧
支撑销不可设置范围
基板传送方向
基板下面图
26mm *1
34mm *1
26.5mm *1
13mm
26mm *1
26.5mm *1
20mm
23mm
22.6mm
0～187mm 可动部
4.5mm
传送轨道固定侧
15
注：基板传送方向相反时（向左流向），支撑销不可设置范围与上图为左右对称。
*1： 使用定心销（选购项）时，要追加限制范围。
图３ 支撑销不可设置范围（XL 基板规格）
基板下面图
支撑销不可设置范围
基板传送方向
26mm *1
34mm *1
26.5mm *1
13mm
26mm *1
26.5mm *1
20mm
23mm
22.6m
0～280.6mm 可动部
6.5mm
传送轨道固定侧
28mm
312mm
(
右→左
269.9mm
(
左→右流向)
