4.4.3
空板分析
此功能讓你可以對空板進行各個錫墊高度計算並儲存起來，後面的錫膏高度計算便可
以把錫墊高度考慮進去。
使用步驟：

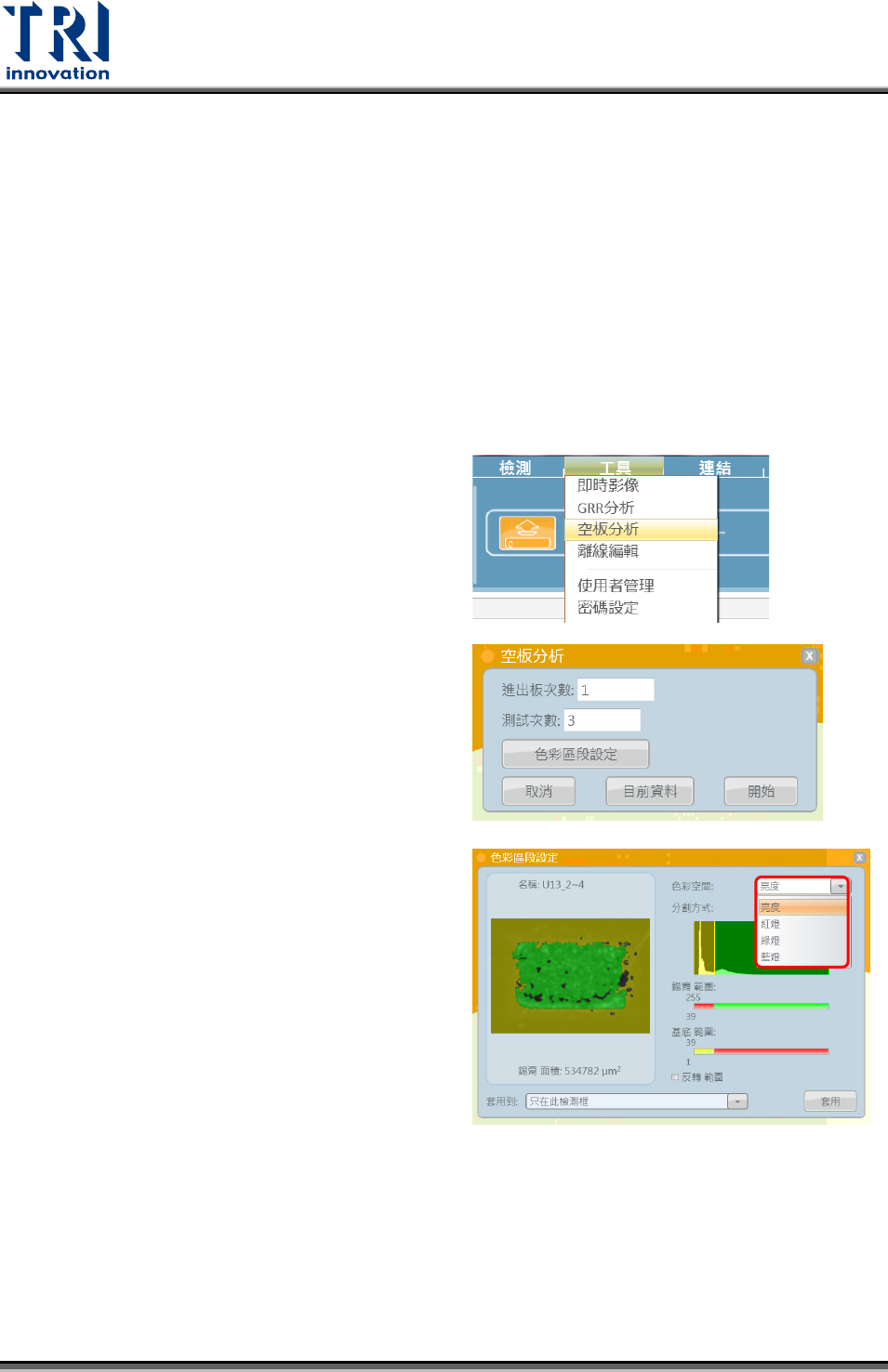

Step.1 放置空板並掃板。
Step.2 在大圖上選擇任意一個錫墊。
Step.3 點選[
工具
\
空板分析
]。
Step.4 點選[
色彩區段設定
]。
Step.5 設定色彩區段，首先你必須選擇色
彩空間。
Test Research, Inc.
TR7007 User Guide – Software 111
Step.6 接著可選擇要讓程式自動切出錫墊
與底板或者手動拉色域。接下來的
步驟以手動為例。
Step.7 抓取錫膏色彩範圍跟底板色彩範
圍。
Step.8 選擇套用範圍。選好後點[
套用
]
鍵。
Test Research, Inc.
112 TR7007 User Guide – Software
Step.9 色彩區段設定完成後，選擇教導方
式，如果你想由多片空板計算出錫
墊高度則可設定進出板次數與測試
次數接著點選[
開始
]，抑或你想直
接由當下的板子算出錫墊高度也可
直接點選[
目前資料
]鈕。

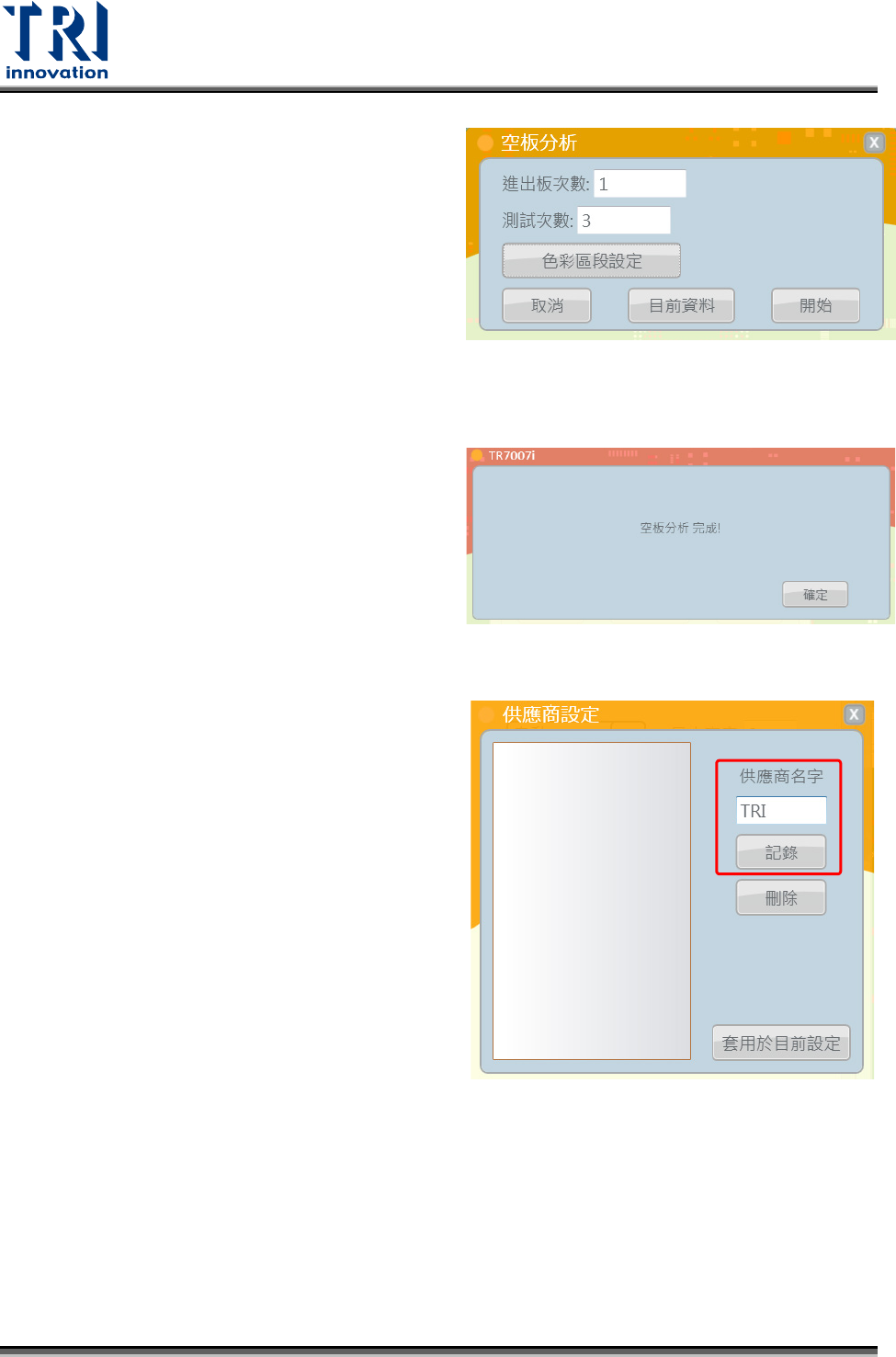

Step.10 完成空板分析後，跳出訊息表示完
成便點選[
確定
]。
Step.11 跳出[
供應商設定
]視窗，可讓你儲
存這片空板錫墊的高度。輸入供應
商名字後點選[
紀錄
]便可。
